Conexión de PC con software de puesta en marcha (CN7)
Para realizar la puesta en marcha puede conectarse un PC con software de puesta en marcha Lexium DTM Library. El PC se conecta a través de un convertidor bidireccional USB/RS485, véase el capítulo Accesorios y piezas de repuesto.
Si la interfaz de puesta en marcha del producto se conecta directamente a una interfaz Ethernet del PC, la interfaz del PC puede destruirse.
|
AVISO |
|
Deterioro del PC |
|
No conecte nunca una interfaz Ethernet directamente a la interfaz de puesta en marcha de este producto. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
|
Pantalla: |
Necesaria, conectada a tierra en ambos lados |
|
Par trenzado: |
necesario |
|
MBTP: |
necesario |
|
Estructura del cable: |
8 * 0,25 mm2 (8 * AWG 22) |
|
Longitud máxima del cable: |
100 m (328 ft) |
|

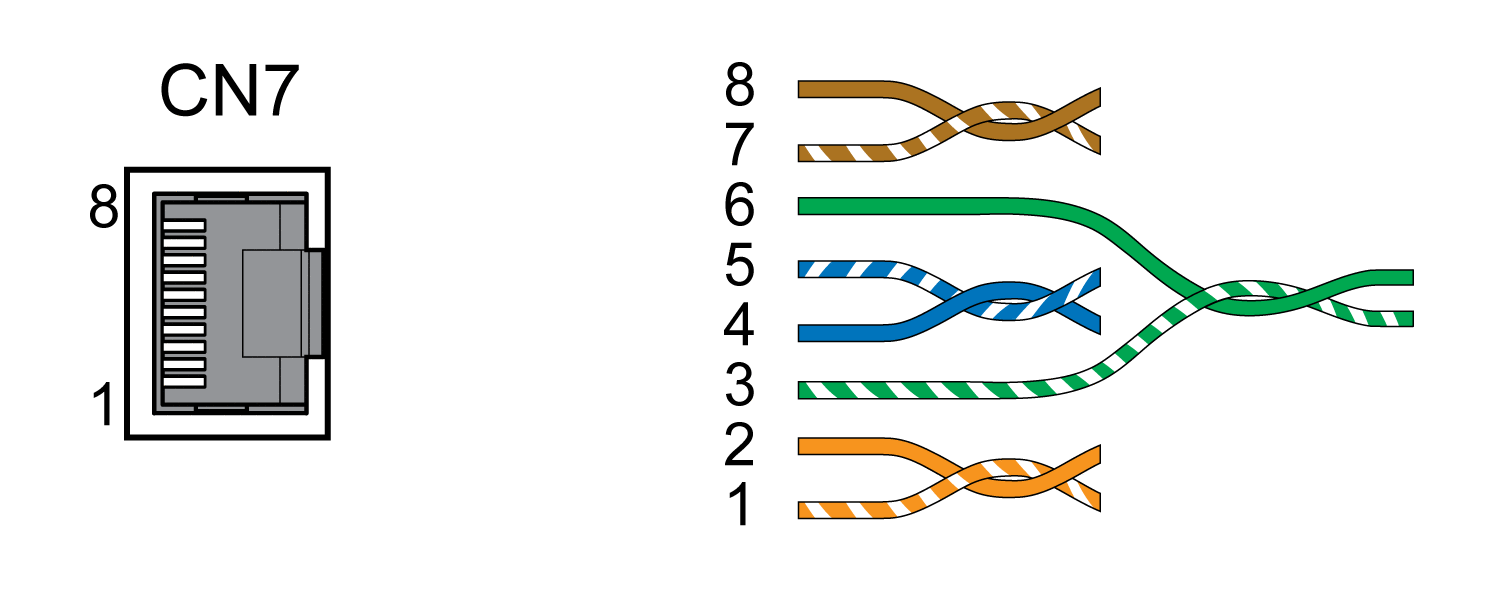

Pin |
Señal |
Significado |
|---|---|---|
|
1-3 |
- |
Reservado |
|
4 |
MOD_D1 |
RS485, señal bidireccional envío / recepción |
|
5 |
MOD_D0 |
RS485, señal bidireccional de envío/recepción, invertida |
|
6 |
- |
Reservado |
|
7 |
MOD+10V_OUT |
Alimentación de 10 V, máximo 100 mA |
|
8 |
MOD_0V |
Potencial de referencia para MOD+10V_OUT |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como No Connection (N.C.). |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
oAsegúrese de que el cierre de los conectores está correctamente encastrado en la carcasa.
