Configuración del escalado de rampa
El escalado de rampa establece la relación entre la modificación de la velocidad y las unidades de usuario necesarias para ello (usr_a).

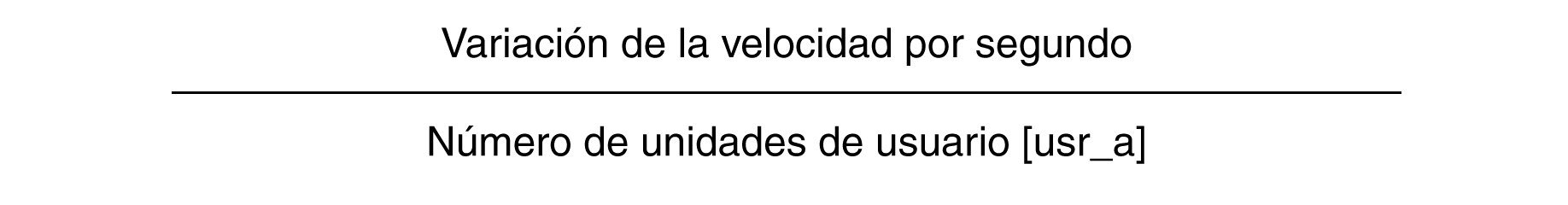

El escalado de rampa se indica como factor de escalada:
El ajuste de fábrica es:
oLa variación de 1 vuelta del motor por minuto por segundo equivale a 1 unidad de usuario
|
Nombre de parámetro Menú HMI Nombre HMI |
Descripción |
Unidad Valor mínimo Configuración de fábrica Valor máximo |
Tipo de datos R/W Permanente Expert |
Dirección de parámetro vía bus de campo |
|---|---|---|---|---|
|
Escalado de rampa: numerador. Tipo: decimal con signo - 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Sólo es posible modificar el ajuste con la etapa de potencia desactivada. Los ajustes modificados se aplican de inmediato. |
rpm/s 1 1 2147483647 |
INT32 R/W per. - |
Modbus 1634 IDN P-0-3006.0.49 |
|
|
Escalado de rampa: denominador. Descripción, véase numerador (ScaleRAMPnum).
La aceptación de una nueva escala se produce con la transmisión del valor de numerador Tipo: decimal con signo - 4 bytes Acceso de escritura mediante Sercos: CP2, CP3, CP4 Sólo es posible modificar el ajuste con la etapa de potencia desactivada. |
usr_a 1 1 2147483647 |
INT32 R/W per. - |
Modbus 1632 IDN P-0-3006.0.48 |
