Descripción de la placa madre de Rack iPC Performance

Introducción

La placa madre de Rack iPC Performance es la placa avanzada Intel® C216 que se utiliza en aplicaciones industriales de grado de servidor que requieren un alto rendimiento. La placa madre tiene un procesador Intel® 4-Core Xeon® E3. La alta fiabilidad y el extraordinario rendimiento hacen de Rack iPC la plataforma ideal para las aplicaciones de redes industriales.

Características de la placa

A continuación se ofrece una descripción de las características de la placa madre de Rack iPC Performance:

oArquitectura PCIe: el chipset Intel® C216 PCH admite 2 ranuras PCIe x16 (enlace Gen III x8), 2 ranuras PCIe x4.

oCapacidad de E/S de alto rendimiento: LAN de 4 GB LAN vía bus PCIe, 3 ranuras PCI de 32 bits/33 MHz, 4 puertos USB 3.0,10 USB 2.0. (2 USB 2.0 de Tipo A), 2 conectores SATA III y 4 SATA II.

oFactor de forma estándar ATX con características industriales: larga vida del producto, funcionamiento fiable en un rango amplio de temperatura, funciones de temporizador del watchdog, etc.

oEncendido automático tras un corte de alimentación: Estas placas madre industriales permiten que los usuarios determinen que el sistema se inicie automáticamente después de que se produzca un corte de alimentación. Consulte la configuración detallada del modo "AT".

oTecnología·de·gestión·activa·8.0:·La·solución·básica·de·hardware·y·firmware·se·controla·a·través·del·plano de alimentación auxiliar del sistema a supervisar remotamente.

oSistemas de red: Intel AMT(iAMT) guarda información de hardware y software en la memoria no volátil. La capacidad de gestión incorporada proporciona funciones de gestión fuera de banda, lo que permite que la detección remota y KVM reparen sistemas después de detectar errores del SO o tras una caída del sistema. Las funciones de registro de eventos y alertas detectan problemas y reducen rápidamente el tiempo de inactividad, lo cual bloquea de forma proactiva las amenazas entrantes, mantiene a raya los clientes infectados antes de que tengan un impacto en la red y permite notificar de forma eficiente al usuario cuando se eliminan los agentes de software críticos. Para habilitar iAMT, consulte la configuración de AMT. Schneider Electric proporciona una herramienta de software llamada System Monitor que se utiliza para habilitar la función iAMT. Consulte System Monitor.

Sistema

oInterfaz de disco duro SATA: seis conectores SATA en la placa:

Dos conectores SATA III con una velocidad de transmisión de datos de hasta 600 MB/s y

Cuatro conectores SATA II con una velocidad de transmisión de datos de hasta 300 MB/s

Compatible con la tecnología de Schneider Electric Host Controller Interface (AHCI).

oChipset del sistema: Intel® C216

Memoria

RAM: Hasta 32 GB en cuatro ranuras DIMM de 240 pines compatibles con DDR3 ECC o No ECC 1066/1333/1600 SDRAM de doble canal.

Entrada/Salida

El chipset Intel® C216 proporciona:

oRanura PCIe: 2 ranuras de expansión PCIe x16 (enlace x8) y 2 ranuras de expansión PCIe x4

oBus PCI: 3 ranuras PCI, 32 bits, 33 MHz, compatible con PCI 2.2

oPuerto paralelo mejorado: configurado para LPT1 o deshabilitado. El cable conector hembra DB-25 estándar es un accesorio opcional. LPT1 es compatible con EPP/SPP/ECP.

oPuerto serie: dos puertos serie. (COM1 es una E/S posterior, COM2 es un conector de la placa)

oConector PS/2 para teclado y ratón: Hay 2 conectores mini-DIN de 6 pines en el soporte de montaje para facilitar la conexión de un teclado y un ratón PS/2.

oPuerto USB: admite hasta 4 puertos USB 3.0 con velocidades de transmisión de hasta 5 Gbps y 10 puertos USB 2.0 con velocidades de transmisión de hasta 480 Mbps/s.

oLPC: 1 conector LPC compatible con módulos Schneider Electric LPC, como el módulo TPM.

oGPIO: Rack iPC Performance admite GPIO de 8 bits desde super I/O para aplicaciones de control de uso general.

Gráficos

oProcesador gráfico Intel HD integrado

oMemoria de visualización: 1 GB como máximo de memoria compartida cuando se ha instalado memoria del sistema de 2 GB o más

oDVI-D: resolución de 1920 x 1200 a una velocidad de actualización de 60 Hz (sólo para la versión QG2)

oCRT: resolución de 2048 x 1536 a una velocidad de actualización de 75 Hz

LAN Ethernet

oAdmite puertos duales/cuádruples Ethernet 10/100/1000 Mbps/s a través del bus PCIe, que proporciona una velocidad de transmisión de datos de 300 MB/s.

oInterfaz: 10/100/1000 Mbps/s

oControlador: LAN1: Intel 82579LM; LAN2/3/4: Intel 82574 L (LAN 3/4 sólo indicados para G4 SKU).

Características industriales

oTemporizador del watchdog: se utiliza para que se reinicie el sistema o NC. El temporizador del watchdog es programable y cada unidad equivale a 1 segundo o 1 minuto (con 255 niveles).

Diseño de la placa

En la figura se muestra el diseño de la placa y las ubicaciones de los puentes:





La tabla describe los puentes de Rack iPC Performance y sus funciones:

En la tabla se describen los conectores de Rack iPC Performance y sus funciones:

Diagrama de bloques

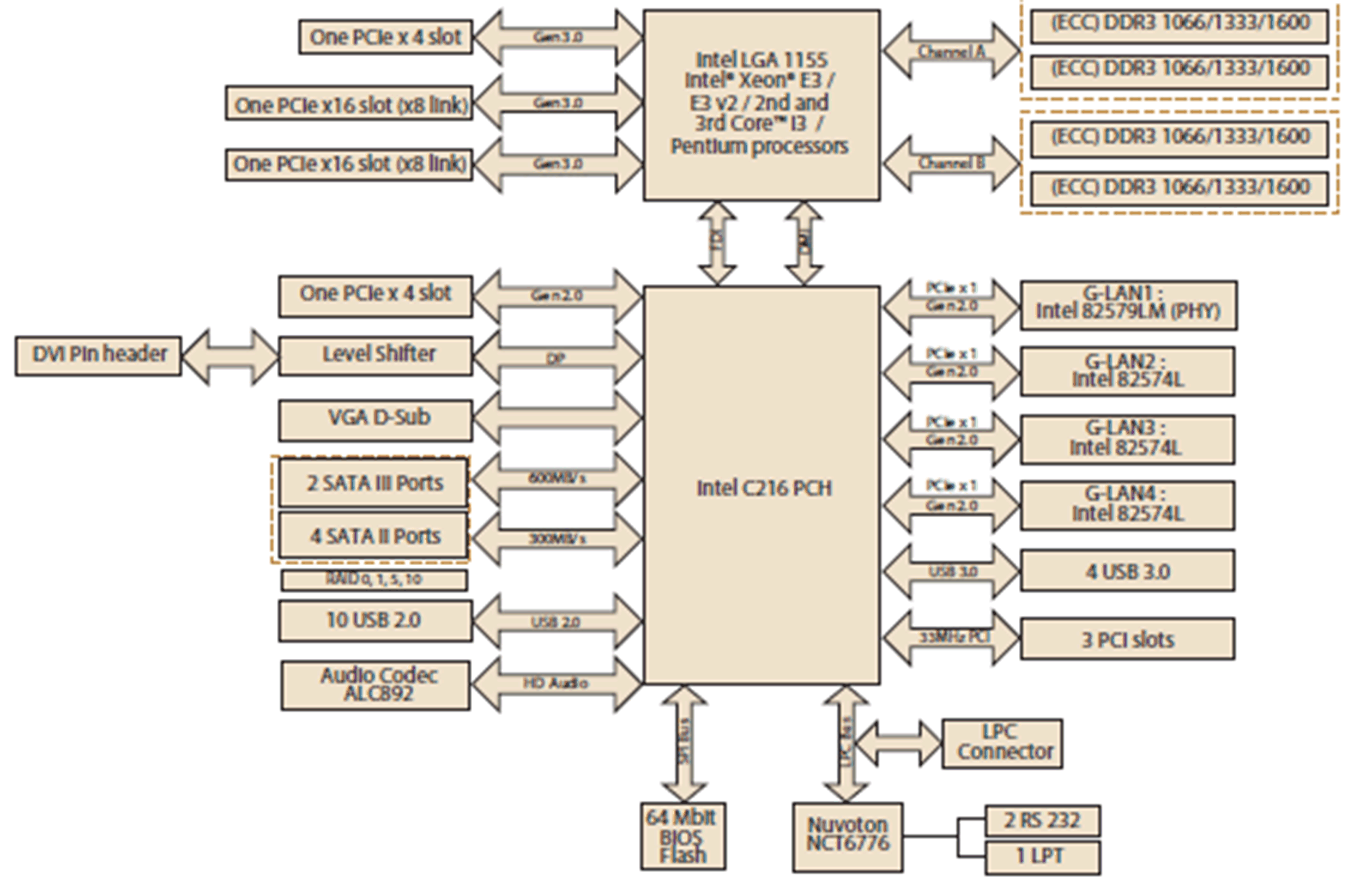

En la figura se muestra el diagrama de bloques de la placa madre de Performance:
