La pantalla de la ficha Advanced de Rack iPC Optimized:
La pantalla de la ficha Advanced de Rack iPC Universal:
La pantalla de la ficha Advanced de Rack iPC Performance:
Para obtener más información sobre los submenús de Advanced, consulte:
oSecond Super I/O Configuration
oSerial Port Console Redirection
|
Paso |
Acción |
|---|---|
|
1 |
Guarde el nuevo BIOS en un lápiz USB. |
|
2 |
Cambie el nombre del archivo del BIOS por "update.bin". |
|
3 |
Conecte el lápiz USB en el Rack iPC. |
|
4 |
Entre en la configuración del BIOS. |
|
5 |
En este menú, seleccione la opción Rack iPC BIOS update. Resultado: El BIOS se ha actualizado automáticamente a la nueva versión. |
Submenú PCI Subsystem Settings
El submenú PCI Subsystem Settings:
En esta tabla se muestra la opción de PCI Subsystem Settings:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Above 4G Decoding |
Habilita o deshabilita la capacidad de descodificar los dispositivos compatibles con 64 bits en un espacio de direcciones superior a 4 G si el sistema admite la decodificación PCI de 64 bits. |
El submenú ACPI Settings (Interfaz avanzada de configuración y energía):
En esta tabla se muestran las opciones de ACPI Settings:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Power On By Modem |
Habilita o deshabilita el encendido por módem. |
|
Enable Hibernation |
Habilita o deshabilita la hibernación. |
|
ACPI Sleep State |
Optimized: Auto Universal: Auto Performance: S3 only (Suspend to RAM) |
|
Lock Legacy Resources |
Bloquea los recursos heredados de los dispositivos. |
|
S3 Video Report |
Optimized: Enables or disables S3 resume for VBIOS. Universal: Enables or disables S3 resume for VBIOS. |
|
PowerOn by Modem |
El sistema puede despertarse a partir de un estado de pausa de ACPI mediante una señal de despertar emitida por un módem que admita este tipo de señal. |
|
Power Type |
Optimized: ATX Universal: ATX |
Este submenú habilita/deshabilita la configuración de TPM (TPM 1.1/1.2) en el BIOS.
El TPM (módulo de la plataforma Trusted) es un generador de claves seguro y un componente de administración de memoria caché clave que habilita el almacenamiento protegido de las claves de cifrado y las credenciales de autenticación para mejorar las funciones de seguridad.

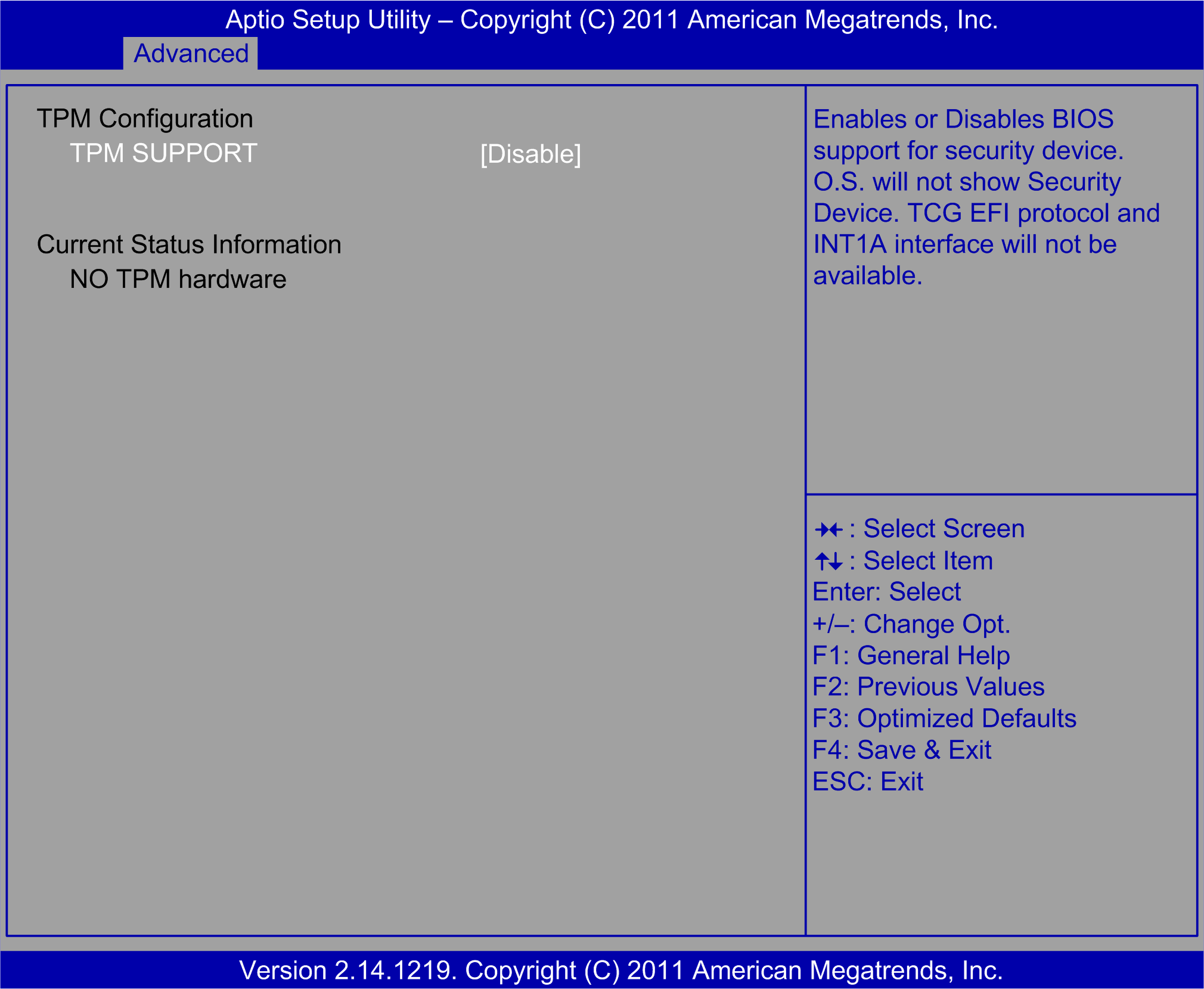

El submenú Trusted Computing:
En esta tabla se muestra la opción de Trusted Computing:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
TM Support |
Habilita o deshabilita TPM si el módulo TPM está instalado en la placa madre. |

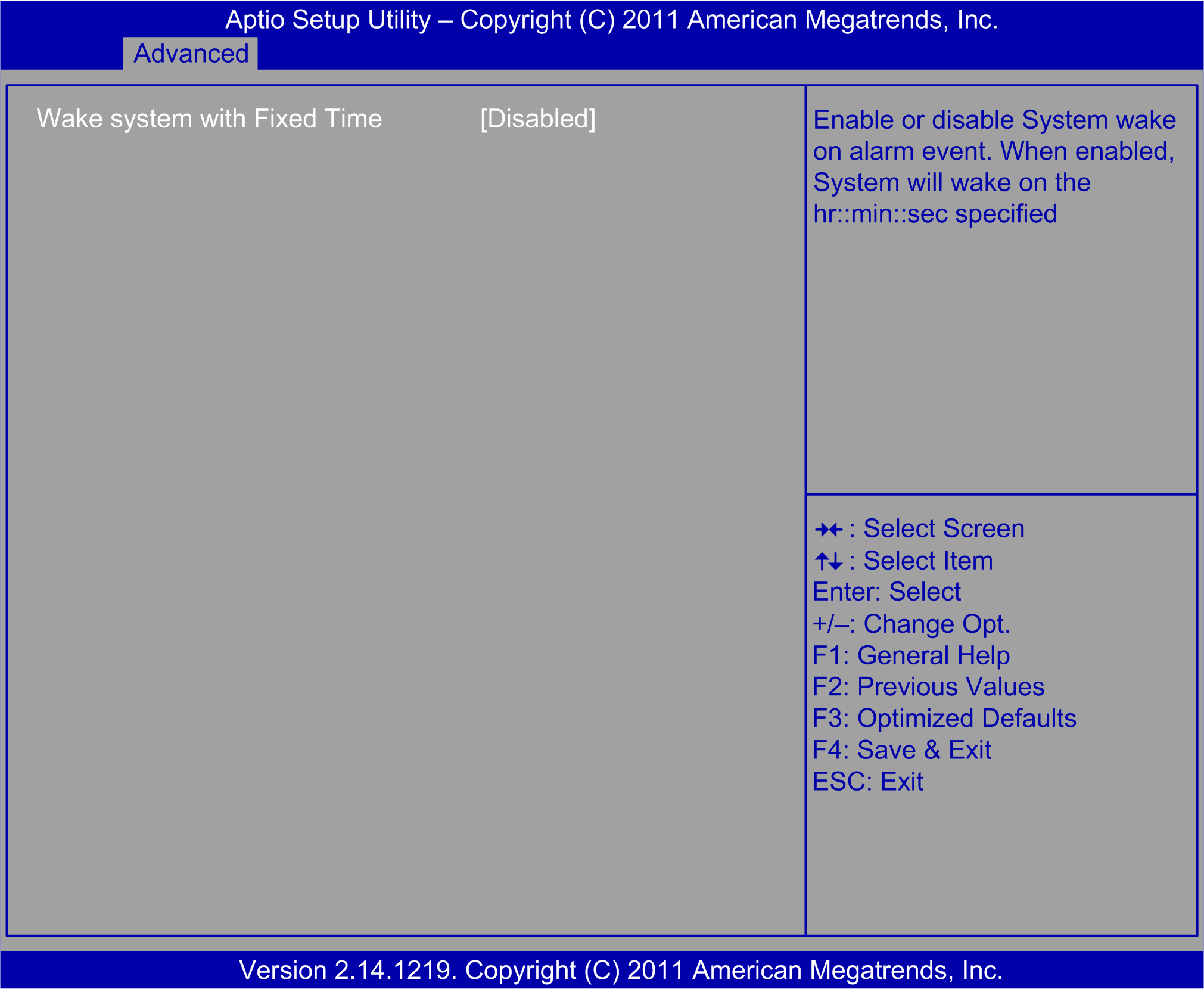

El submenú S5 RTC Wake Settings:
En esta tabla se muestran las opciones de S5RTC Wake Settings:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Wake System with Fixed Time |
Habilita o deshabilita la función de rearranque del sistema al sonar una alarma una vez transcurrido un tiempo fijo. |
|
Wake System with Dynamic Time |
Habilita o deshabilita la función de rearranque del sistema al sonar una alarma una vez transcurrido un tiempo dinámico. |

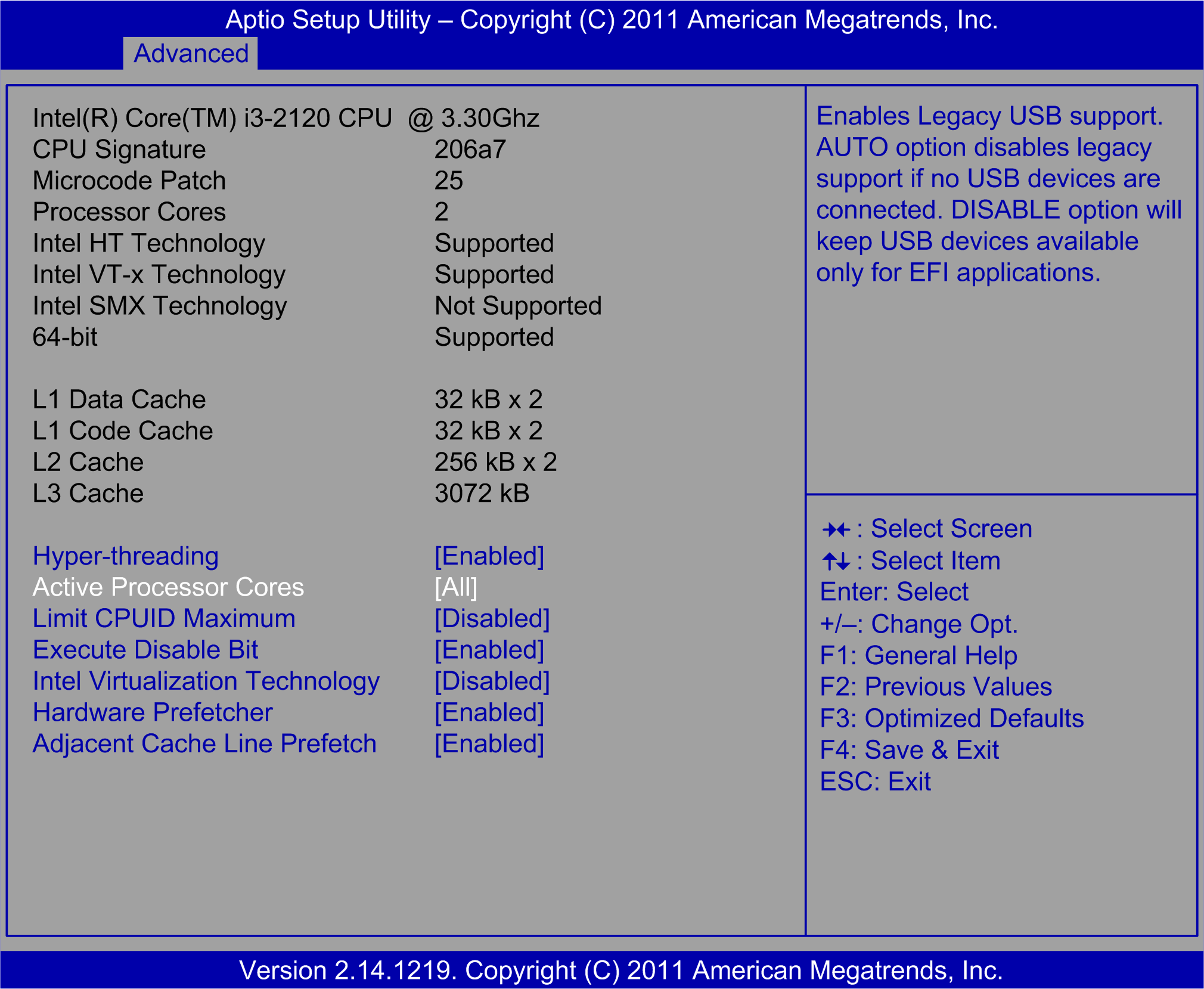

El submenú CPU Configuration de Rack iPC Universal y Optimized:
Universal Intel(R) Core(TM) i3-2120 CPU @ 3.30 GHz
Optimized Intel(R) Pentium(R) CPU G850 @ 2.90 GHz
El submenú CPU Configuration de Rack iPC Performance:
En esta tabla se muestran las opciones de CPU Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Active Processor Cores |
Permite elegir el número de núcleos de CPU que se activarán en cada paquete de procesador. |
|
Limit CPUID Maximum |
Permite la limitación del valor máximo de CPUID. Si está habilitado, los sistemas operativos heredados pueden iniciarse sin soporte para las CPU con funciones de CPUID ampliadas. |
|
Execute Disable Bit |
Habilita o deshabilita la tecnología de protección de la página de no ejecución. |
|
Intel Virtualization Technology |
Intel virtualization technology (Intel VT) es una serie de mejoras de hardware en el servidor Intel y en las plataformas cliente que proporciona soluciones de virtualización en forma de software. Intel VT permite que las plataformas ejecuten varios sistemas operativos y aplicaciones en particiones independientes, de tal manera que un sistema pueda funcionar con sistemas operativos distintos. |
|
Hardware Perfectcher |
El procesador obtiene datos e instrucciones (que tengan la probabilidad de ser solicitados en poco tiempo) en la memoria y los coloca en la memoria caché. De esta forma se reduce la latencia asociada a las lecturas de memoria. |
|
Adjacent Cache Line Prefectch |
Habilita o deshabilita la función Adjacent Cache Line Prefetch. |
El submenú SATA Configuration de Optimized Rack iPC:

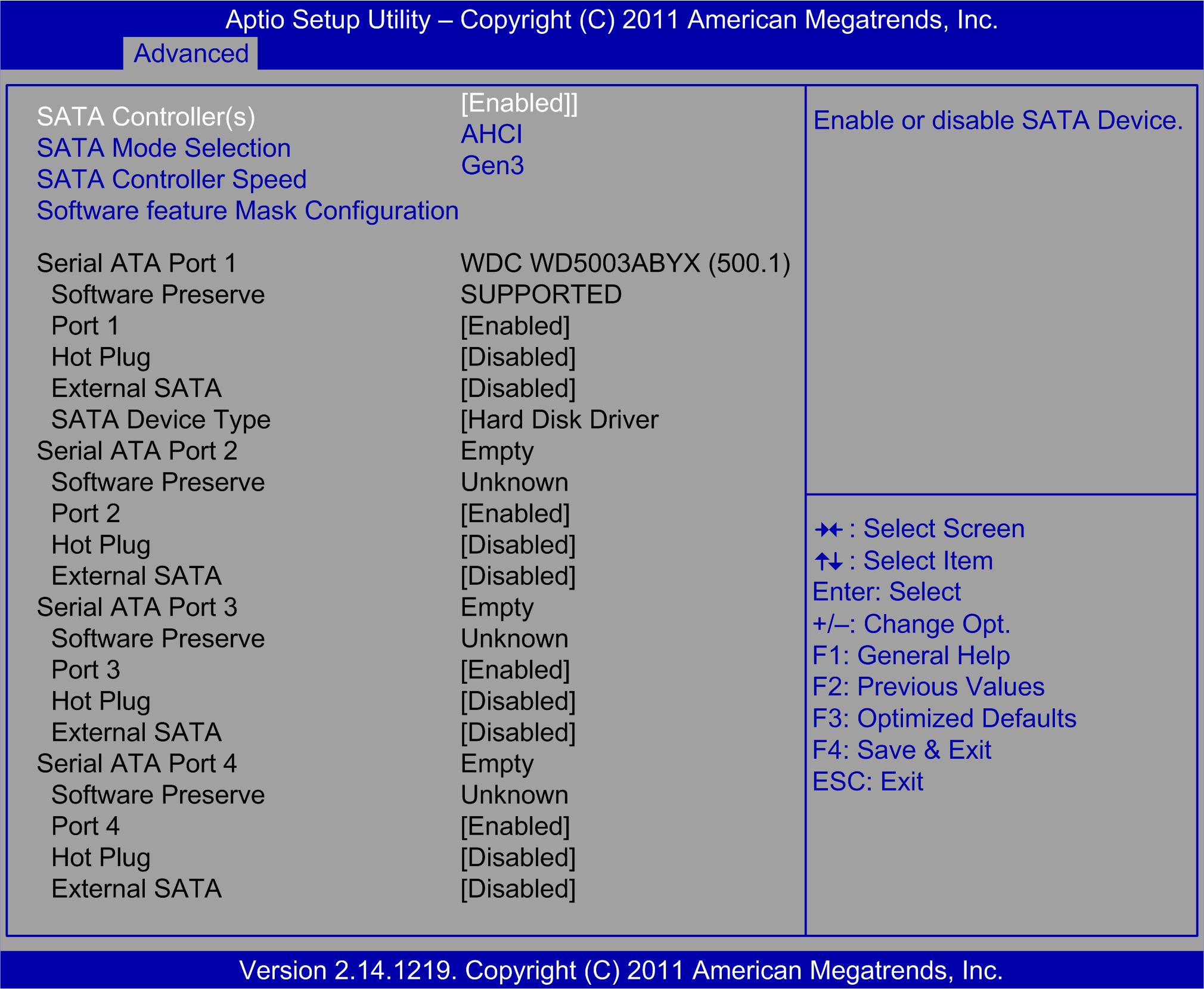

Submenú SATA Configuration de Universal Rack iPC:

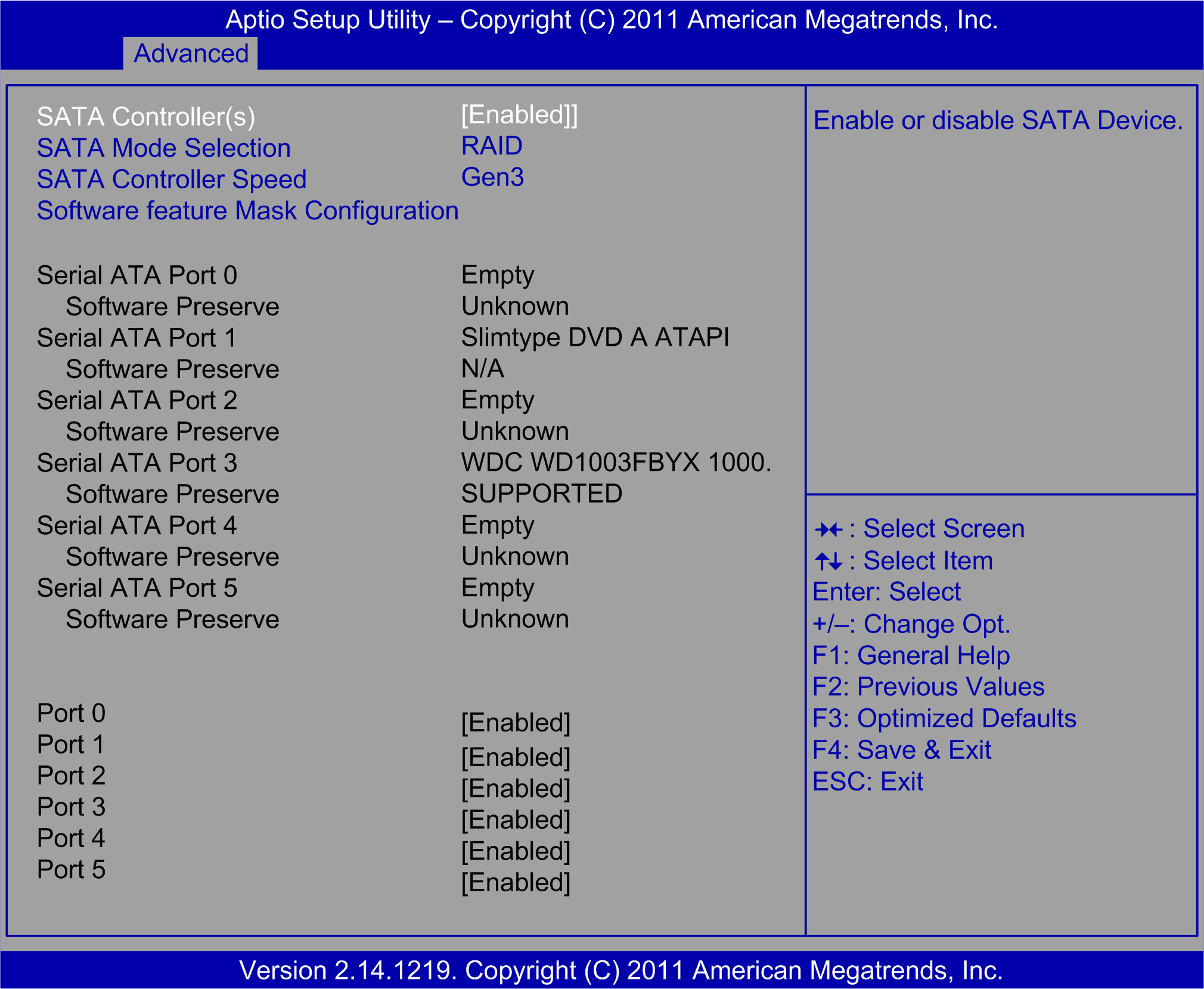

Submenú SATA Configuration de Performance Rack iPC:
En esta tabla se muestran las opciones de SATA Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
SATA Controller(s) |
Habilita o deshabilita la función SATA. NOTA: Esta opción sólo está disponible si SATA Mode Selection se establece en IDE. |
|
SATA Mode Selection |
Universal: el modo SATA puede ser IDE o AHCI. |
Submenú Intel TXT Configuration

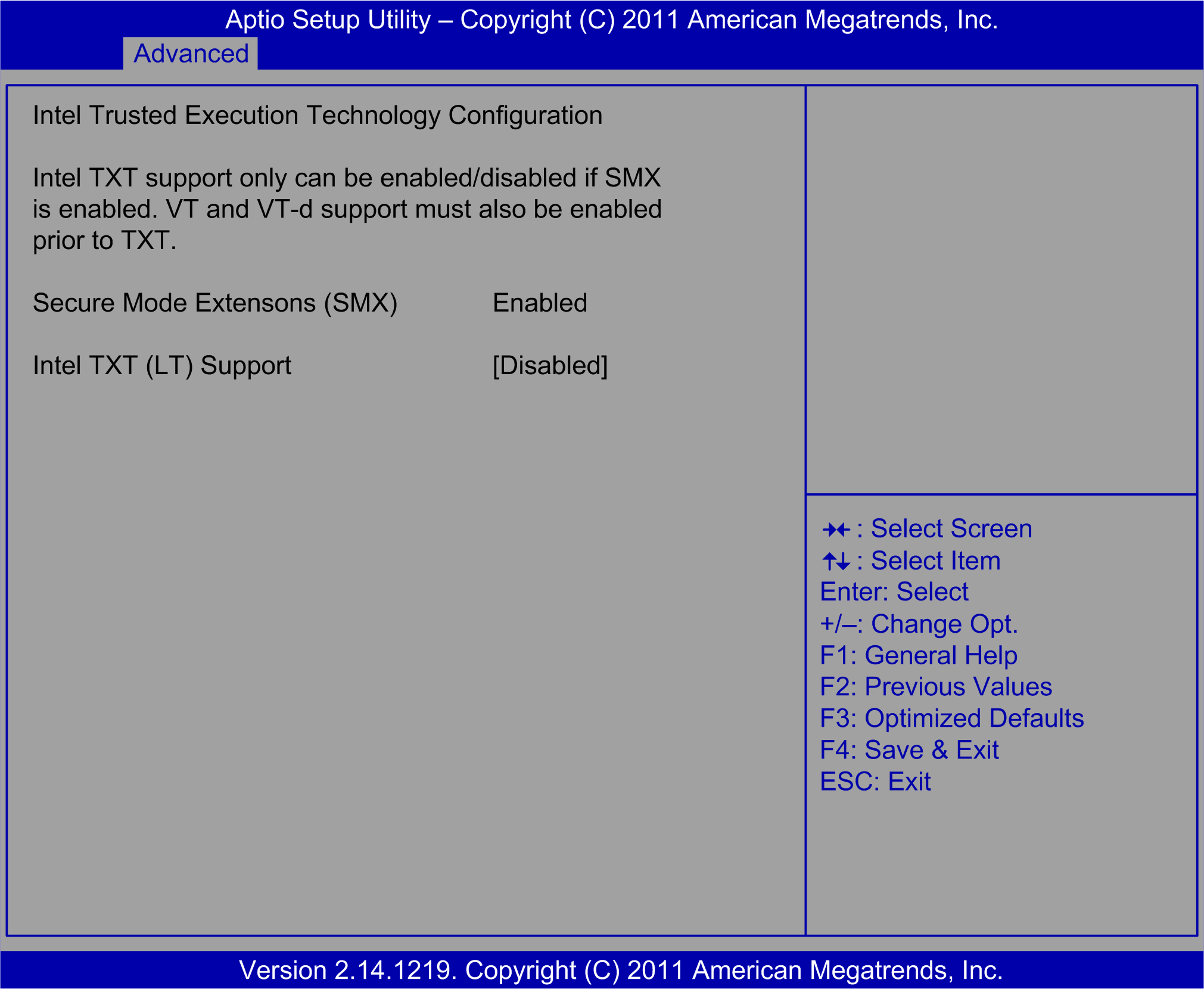

El Submenú Intel TXT Configuration (configuración de Intel Trusted execution Technology):
En esta tabla se muestran las opciones de Intel TXT Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Secure Mode Extension (SMX) |
Habilita o deshabilita la tecnología SMX (Secure Mode eXtensions) de Intel. |
|
Intel TXT Configuration |
Habilita o deshabilita la tecnología Trusted eXecution Technology de Intel. NOTA: Esta opción sólo está disponible si se habilitan las siguientes tecnologías de Intel: oSecure Mode eXtensions (SMX) oVirtualization Technology (VT) oVirtualization for directed I/O (VT-d) |
El submenú AMT Configuration (Configuración de Active Management Technology de Intel):
En esta tabla se muestran las opciones de AMT Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Intel AMT |
Habilita o deshabilita las extensiones AMT BIOS de Intel. |
|
Un-Configure ME |
Cuando está deshabilitado, ATM/ME se puede desconfigurar sin contraseña. Cuando está habilitado, esta acción requiere una contraseña. |
|
Watchdog |
Cuando está establecido en Enabled, el temporizador del watchdog supervisa el tiempo que se dedica a cada tarea realizada por el software o hardware: oOS timer [0] oBIOS timer [0] |
El submenú USB Configuration:
En esta tabla se muestran las opciones de USB Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
USB Devices: |
1 teclado, 1 ratón, 2 concentradores. |
|
Legacy USB Support |
Habilita la compatibilidad con USB heredado. La opción Auto deshabilita la compatibilidad heredada si no hay dispositivos USB conectados. |
|
USB 3.0 Support |
– |
|
XHCI Hand-off |
– |
|
EHCI Hand-Off |
Se trata de una solución para sistemas operativos que no admiten Hand-off de EHCI. |
|
Device reset time-out |
Establece el almacenamiento masivo USB para restablecer el valor de tiempo de espera del dispositivo. |
|
Mass Storage Devices |
Muestra la información del dispositivo del almacenamiento masivo USB. |

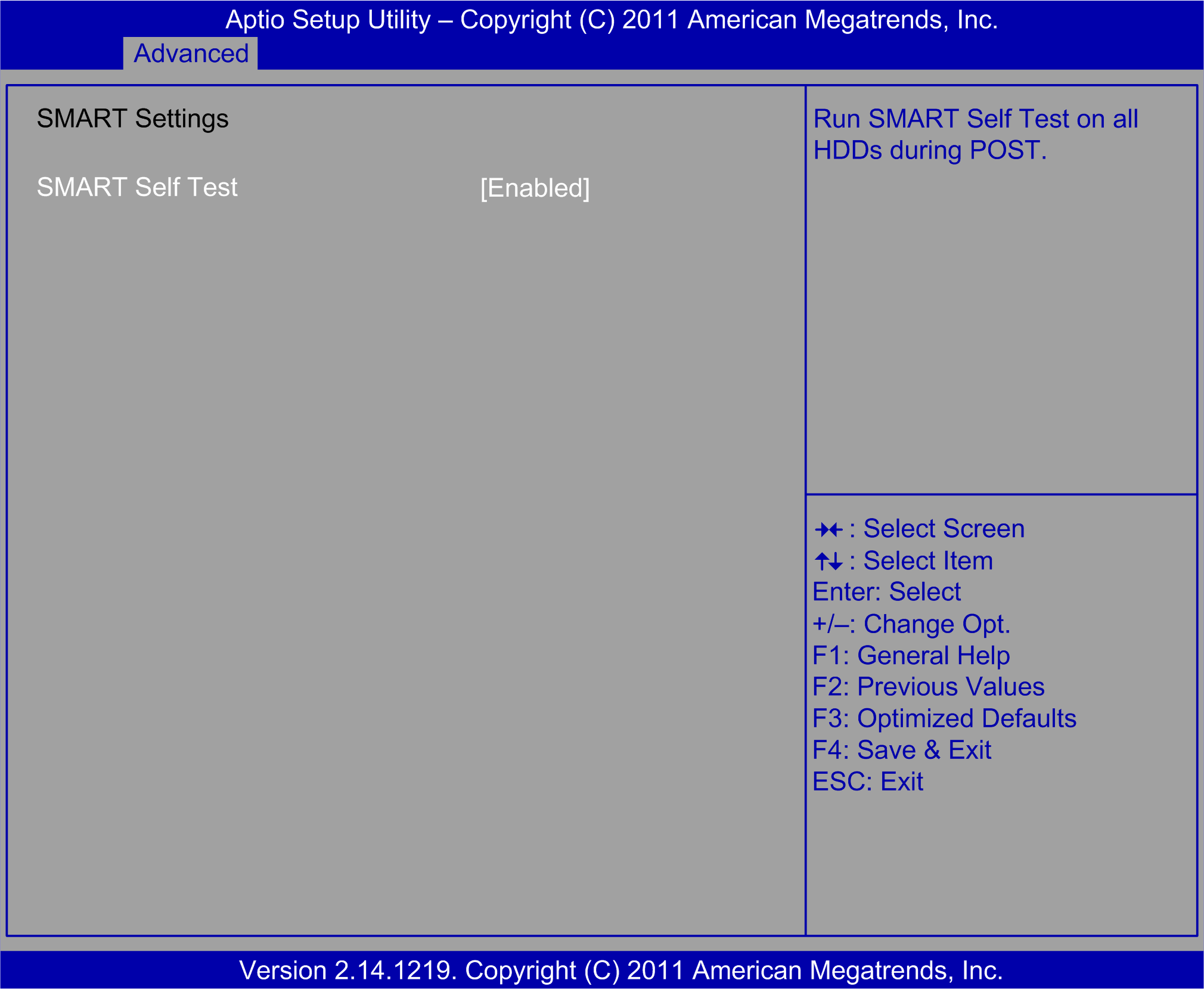

El submenú SMART Settings:
En esta tabla se muestra la opción de SMART Settings:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
SMART Self Test |
– |
Submenú Super I/O Configuration

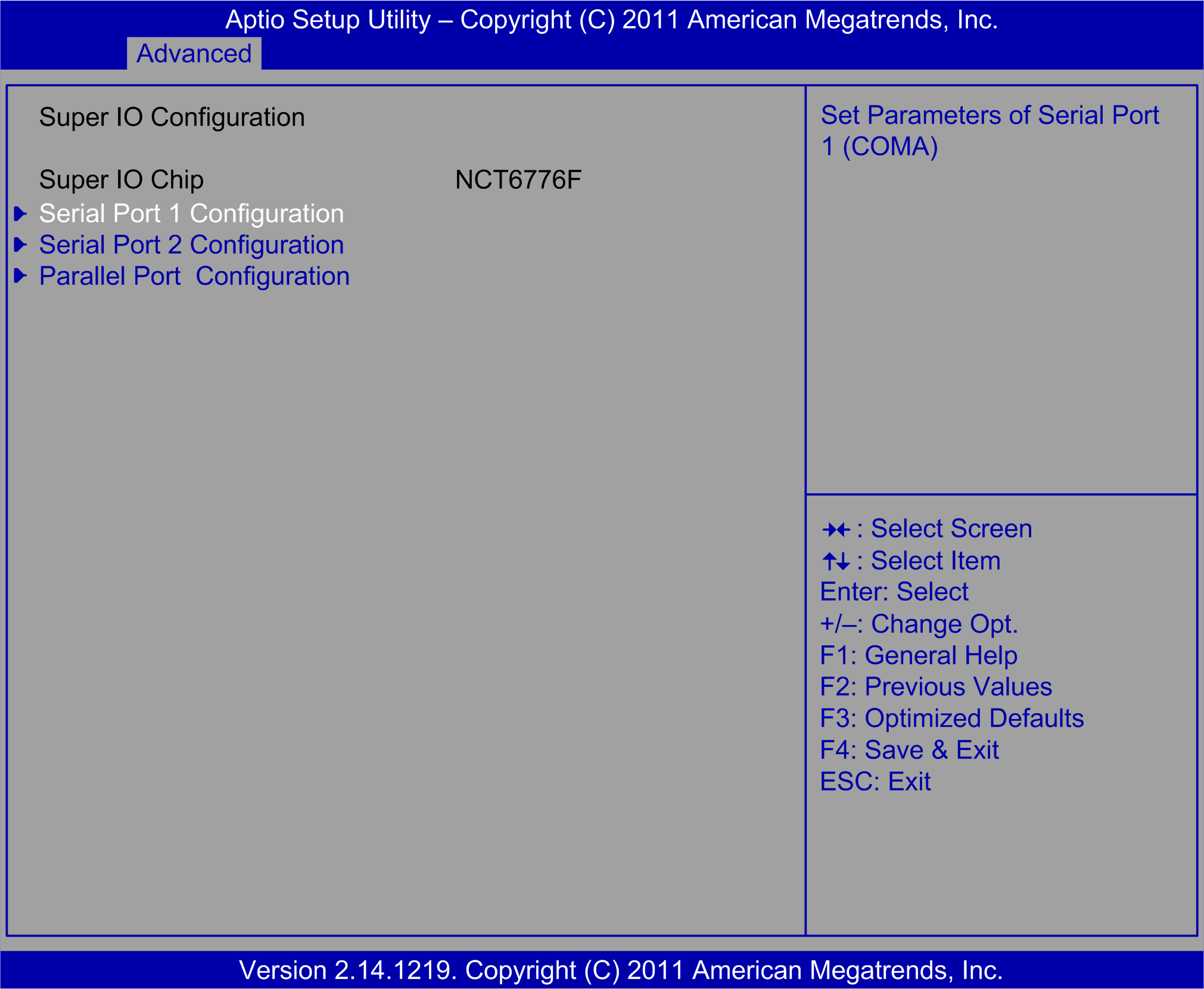

El submenú Super I/O Configuration:

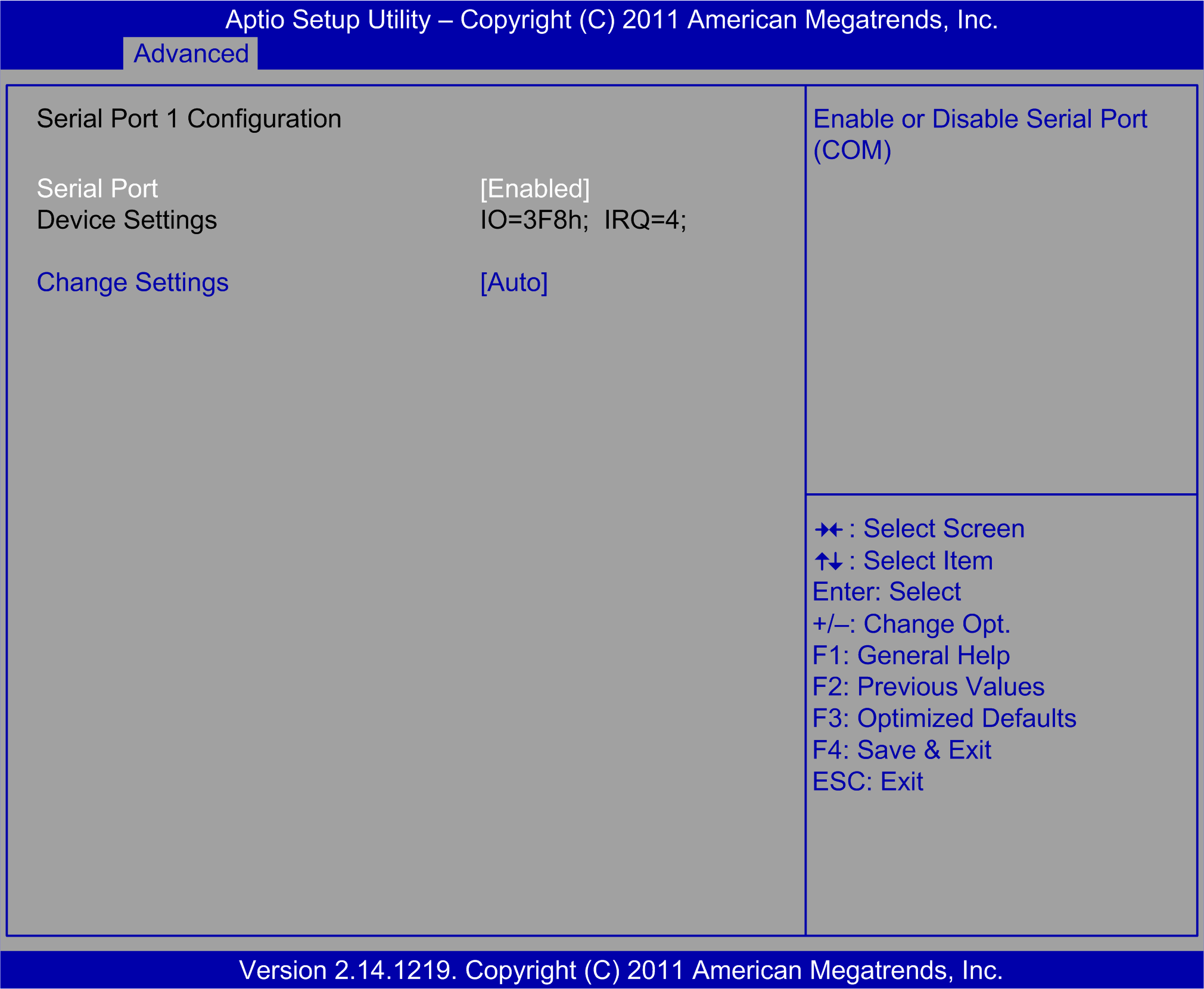

Submenú Serial Port 1 Configuration:
En esta tabla se muestran las opciones de Serial Port 1 Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Serial Port |
Habilita o deshabilita el puerto 1. |
|
Change Settings |
Selección de los ajustes opcionales para el puerto serie 1. |
Submenú Serial Port 2 Configuration:
En esta tabla se muestran las opciones de Serial Port 2 Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Serial Port |
Habilita o deshabilita el puerto serie 2. |
|
Change Settings |
Selección de los ajustes opcionales para el puerto serie 2. |
|
Device Mode |
Opciones del puerto serie 2: oModo estándar de puerto serie [predeterminado] oModo IrDA 1.0 (HP SIR) oModo ASKIR Performance: STD Printer Mode |
Submenú Parallel Port Configuration:
En esta tabla se muestran las opciones de Parallel Port Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Parallel Port |
Habilita o deshabilita el puerto paralelo. |
|
Change Settings |
Selección de los ajustes opcionales para el puerto paralelo. |
|
Device Mode |
Opciones del puerto paralelo. Optimized: Auto Universal y Performance: ECP and EPP 1.9 Mode |
La pantalla de la opción AOAC Configuration (Always-ON/Always Connected):
En esta tabla se muestran las opciones de menú de AOAC Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
AOAC Configuration |
Habilita o deshabilita la función AOAC. |

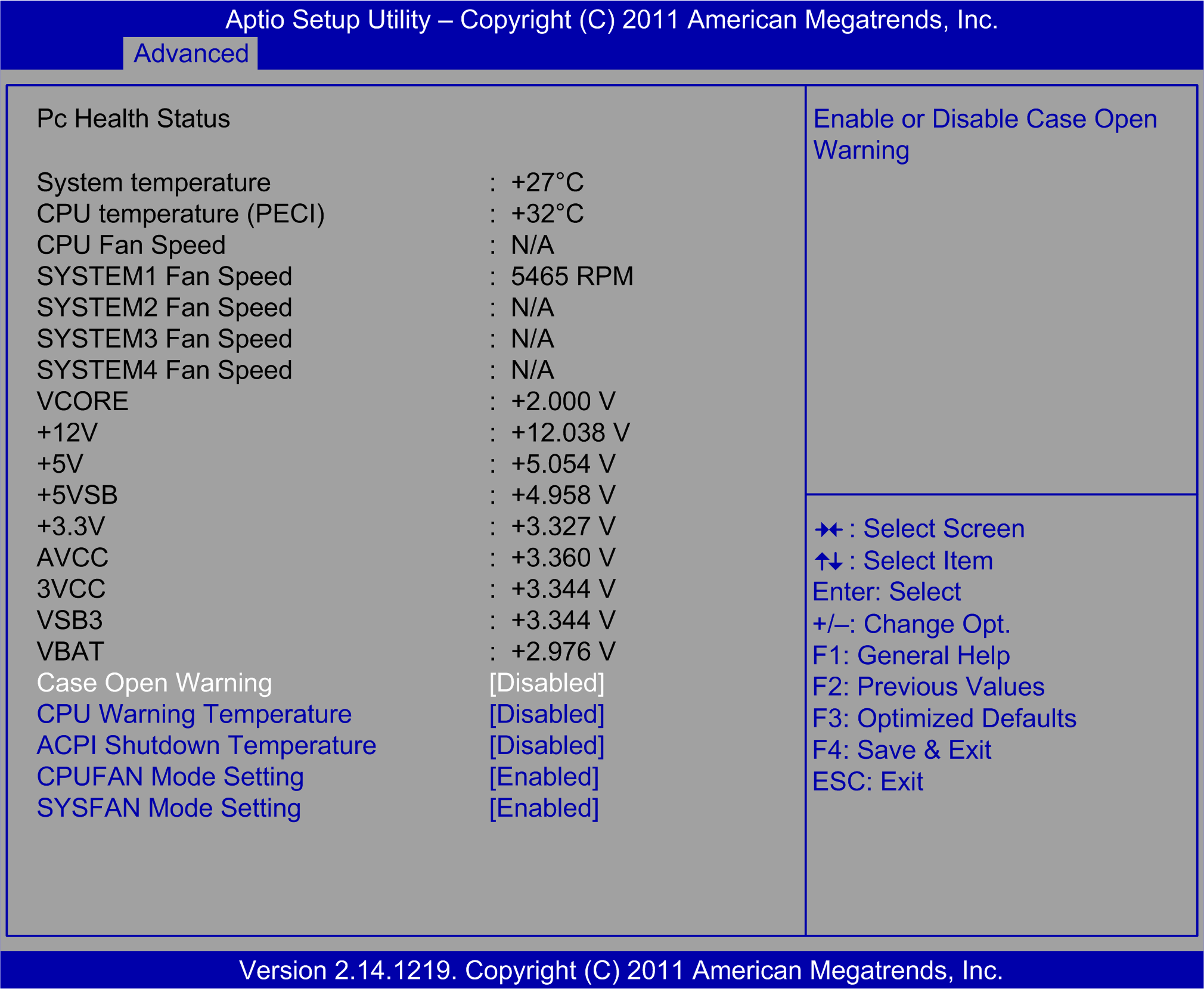

El submenú H/W Monitor:
En esta tabla se muestran las opciones de H/W Monitor:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Case Open Warning |
Habilita o deshabilita la función de supervisión de intrusión del chasis. Cuando está habilitado, si se abre el chasis, el altavoz emite un pitido. |
|
CPU Warning Temperature |
Establece el umbral de temperatura para el informe de la CPU. Si el sistema alcanza la temperatura definida para el informe, el altavoz emite un pitido. |
|
ACPI Shutdown Temperature |
Establece el umbral de temperatura de cierre de ACPI. Si el sistema alcanza la temperatura de cierre, el SO ACPI lo cierra automáticamente para proteger el sistema de daños por sobrecalentamiento. |
|
CPUFAN Mode Setting |
Habilita o deshabilita el modo CPUFAN en SMART FAN. |
|
SYSFAN Mode Setting |
Habilita o deshabilita el modo SYSFAN en SMART FAN. |
Submenú Second Super I/O Configuration

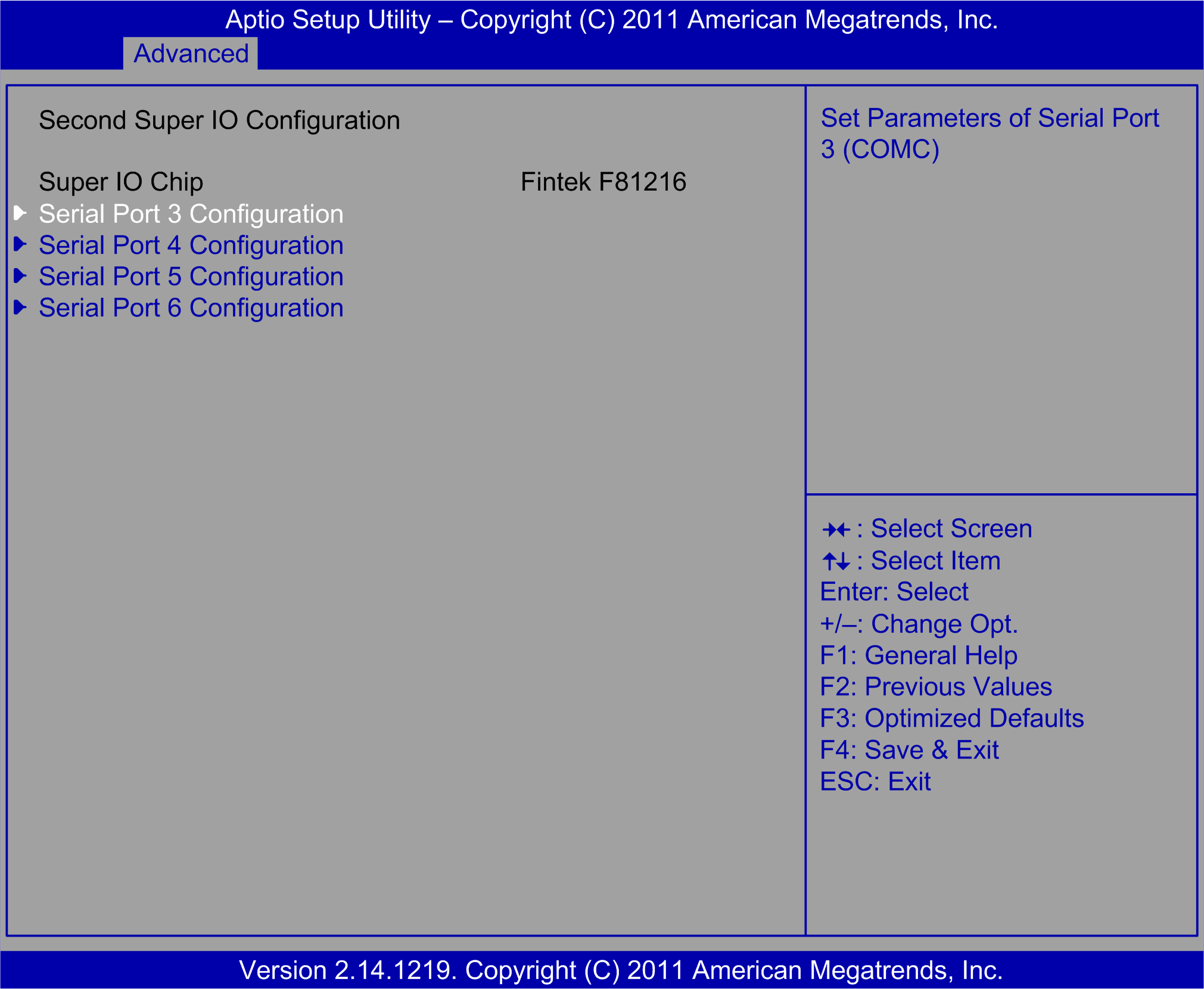

El submenú Second Super I/O Configuration:

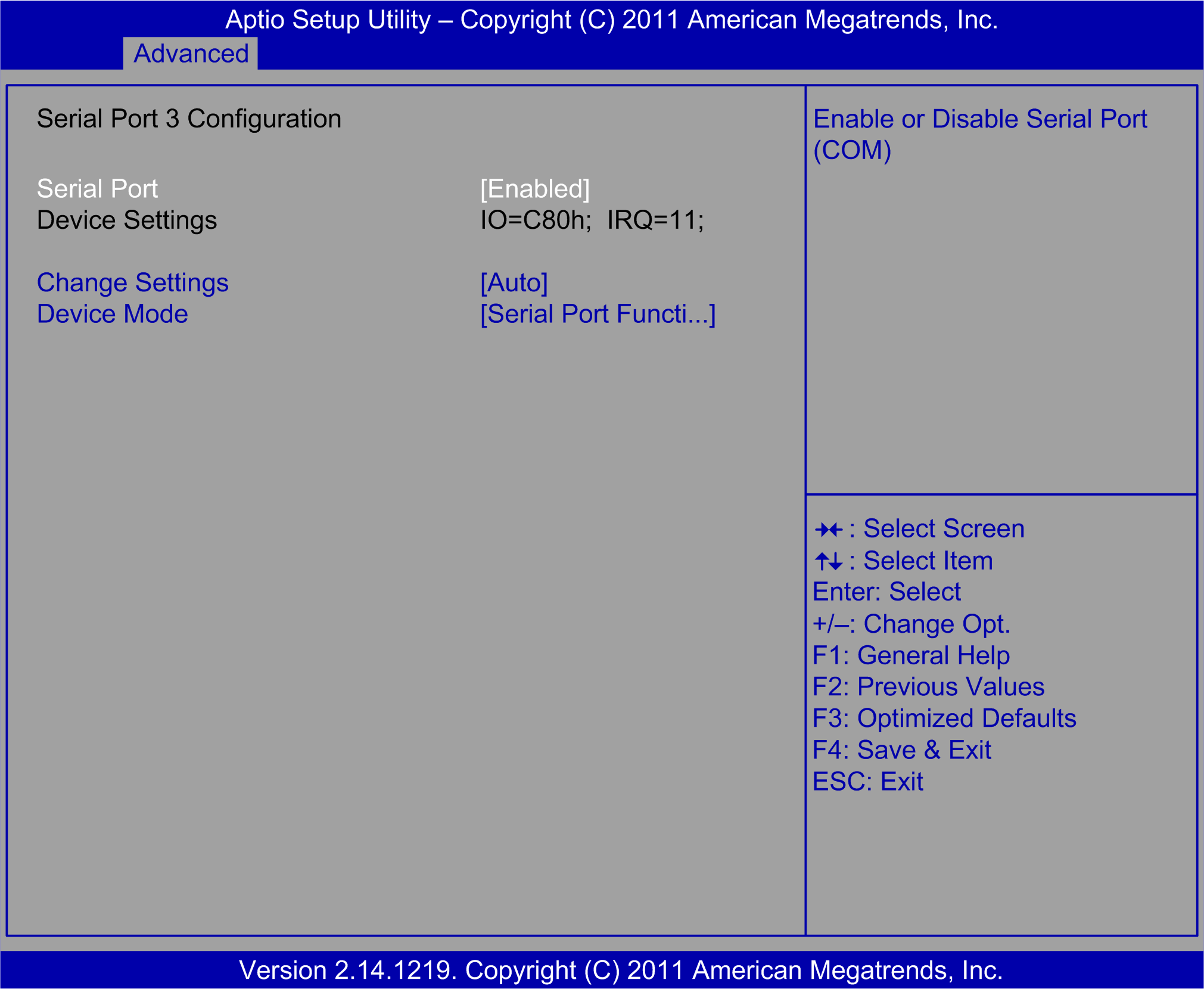

Submenú Serial Port 3 Configuration:
En esta tabla se muestran las opciones de Serial Port 3 Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Serial Port |
Habilita o deshabilita el puerto serie 3. |
|
Change Settings |
Selección de los ajustes opcionales para el puerto serie 3. |
|
Auto Flow Control |
Cuando COM se establece en RS-485, este puerto admite la función de control automático de flujo. |
Submenú Serial Port 4 Configuration:
En esta tabla se muestran las opciones de Serial Port 4 Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Serial Port |
Habilita o deshabilita el puerto serie 4. |
|
Change Settings |
Selección de los ajustes opcionales para el puerto serie 4. |
Submenú Serial Port 5 Configuration:
En esta tabla se muestran las opciones de Serial Port 5 Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Serial Port |
Habilita o deshabilita el puerto serie 5. |
|
Change Settings |
Selección de los ajustes opcionales para el puerto serie 5. |
Submenú Serial Port 6 Configuration:
En esta tabla se muestran las opciones de Serial Port 6 Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Serial Port |
Habilita o deshabilita el puerto serie 6. |
|
Change Settings |
Selección de los ajustes opcionales para el puerto serie 6. |
Submenú Serial Port Console Redirection

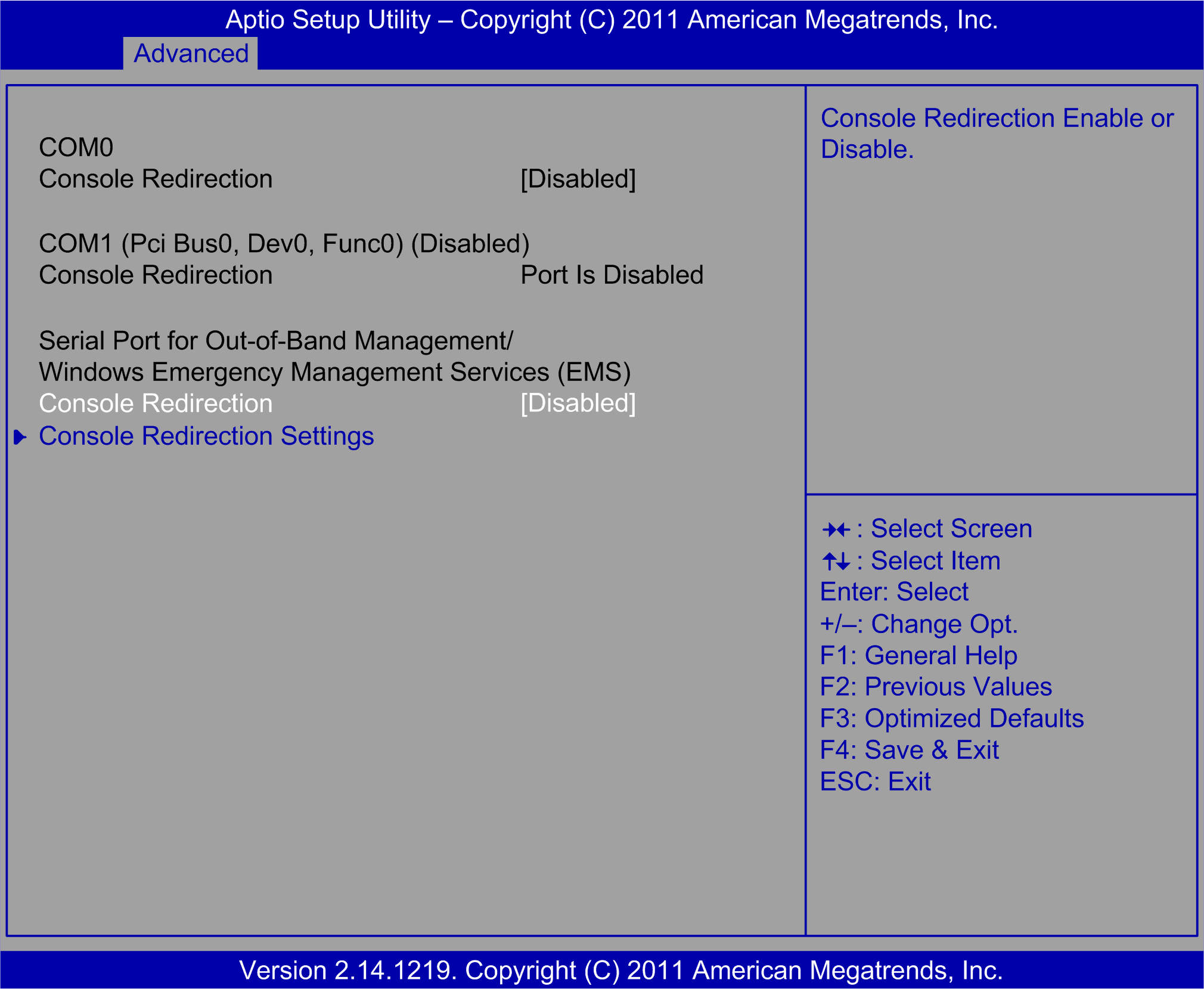

El submenú Serial Port Console Redirection:
En esta tabla se muestra la opción de Serial Port Console Redirection:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
Console Redirection |
Habilita o deshabilita la función de redirección de la consola. |
El submenú CPU PPM Configuration:
En esta tabla se muestran las opciones de CPU PPM Configuration:
|
Ajuste del BIOS |
Descripción |
|---|---|
|
EIST |
Habilita o deshabilita CPU SpeedStep de Intel. |
|
Turbo Mode |
Performance: [Enabled] |
