La resistencia de la conexión a tierra entre la tierra del Rack iPC y la tierra debe ser de 100 Ω o menos. Cuando utilice un conductor de toma de tierra largo, compruebe la resistencia y, si es necesario, sustituya el cable fino por uno más grueso y colóquelo en un conducto. Consulte la tabla siguiente para conocer la longitud máxima de cable correspondiente a la sección de cable pertinente.
Dimensiones del conductor de tierra
|
Sección del cable |
Longitud máxima de línea |
|---|---|
|
2,5 mm2 (AWG 13) |
30 m (98 ft) |
|
60 m (196 ft) con ida y vuelta |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUse solamente las configuraciones de puesta a tierra autorizadas que se muestran a continuación. oConfirme que la resistencia de la puesta a tierra sea de 100 Ω o menos. oPruebe la calidad de la conexión a tierra antes de encender el dispositivo. El ruido excesivo de la línea de tierra puede interrumpir el funcionamiento de Magelis Industrial PC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

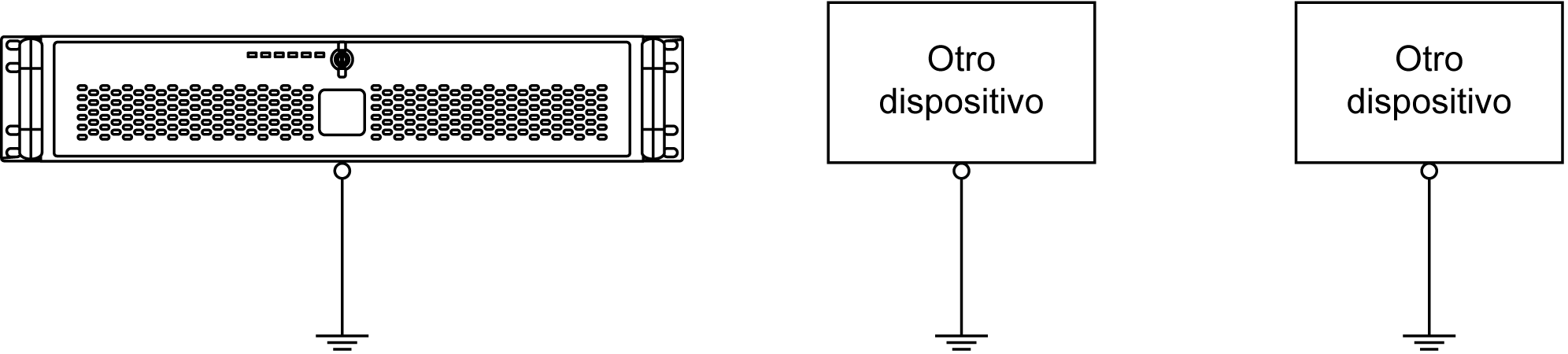

Conecte la tierra de Rack iPC a una puesta tierra dedicada.

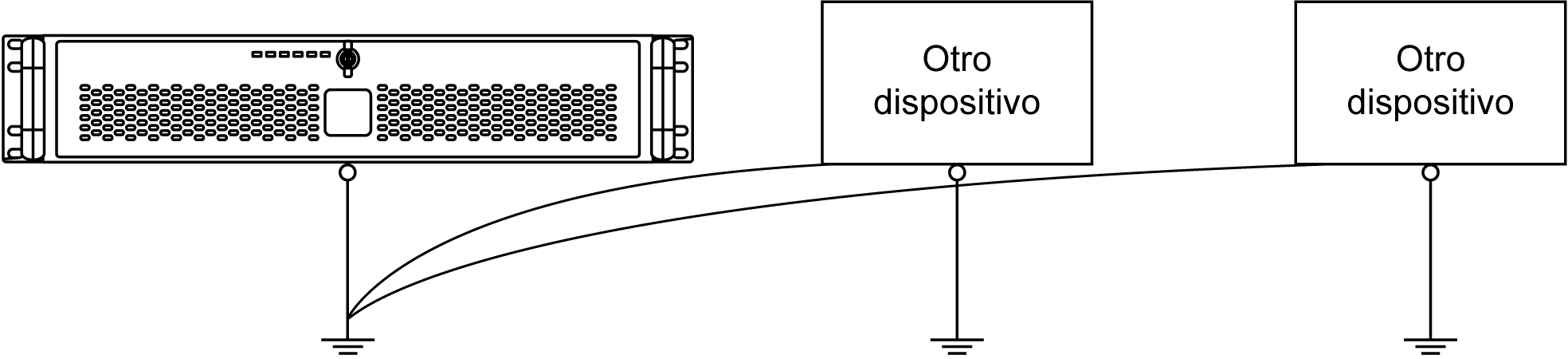

Puesta a tierra compartida permitida
Si no dispone de una puesta tierra dedicada, utilice una puesta a tierra compartida:

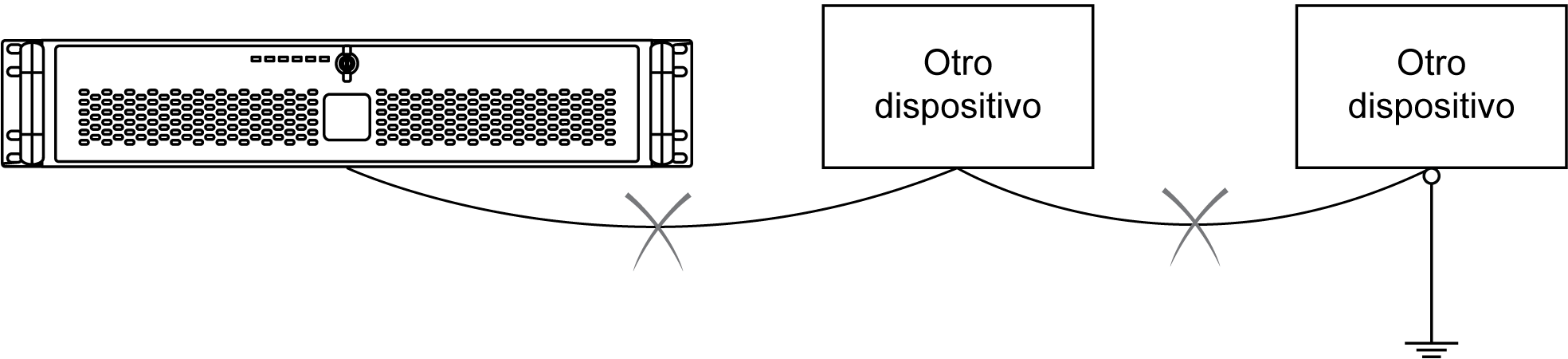

Puesta a tierra compartida no permitida
No conecte Rack iPC a tierra a través de otros dispositivos:

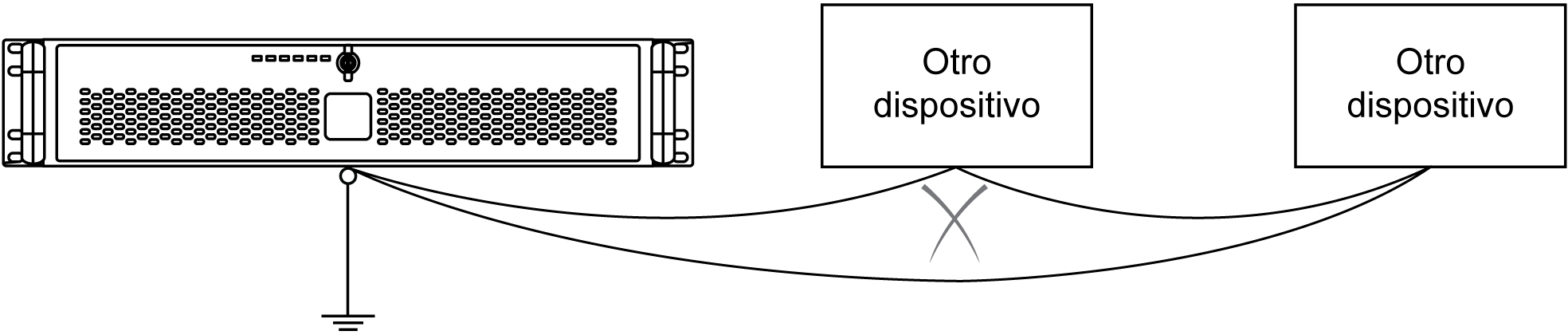

Puesta a tierra compartida - Evitar bucle de tierra
Cuando conecte un dispositivo externo a una unidad Rack iPC con una puesta a tierra blindada (SG), compruebe que no se cree un bucle de puesta a tierra. El tornillo de conexión a tierra y SG de Rack iPC están conectados internamente.
Puesta a tierra de las líneas de señal de E/S
La radiación electromagnética puede interferir en las comunicaciones de control del Magelis Industrial PC.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oSi tiene que cablear líneas de E/S cerca de líneas de alimentación o equipos de radio, utilice cables apantallados y conecte un extremo de la pantalla al tornillo de conexión a tierra de Magelis Industrial PC. oNo cablee las líneas de E/S cerca de cables de alimentación, dispositivos de radio u otros equipos que puedan producir interferencias electromagnéticas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
