Conexión de la fuente de alimentación
oConecte el cable de alimentación al conector del lateral del módulo posterior mediante el conector de alimentación.
oUse una fuente de alimentación regulada de tipo Clase 2 entre la línea y la toma de tierra.
oNo una el cable de alimentación ni lo coloque cerca de las líneas del circuito principal (tensión o corriente altas) ni de las líneas de señal de entrada/salida.
oConecte un limitador de sobretensiones de rayos para controlar las subidas de tensión.
Un exceso de carga en la conexión de la alimentación o un intento de instalar el módulo posterior con los cables de alimentación conectados puede desconectarlo o causar daños en las conexiones de alimentación. Esto puede provocar cortocircuitos, incendios o un funcionamiento imprevisto del equipo.
|
|
|
CORTOCIRCUITO, INCENDIO O FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Evite aplicar una fuerza excesiva en el cable de alimentación para impedir una desconexión accidental: oSujete con firmeza los cables de alimentación al panel o al armario. oAplique el par de apriete indicado en los tornillos del bloque de terminales del módulo posterior. oAntes de conectar la fuente de alimentación y las líneas de comunicaciones, instale y fije el módulo posterior en el panel de instalación o en el armario. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Conexiones de la fuente de alimentación

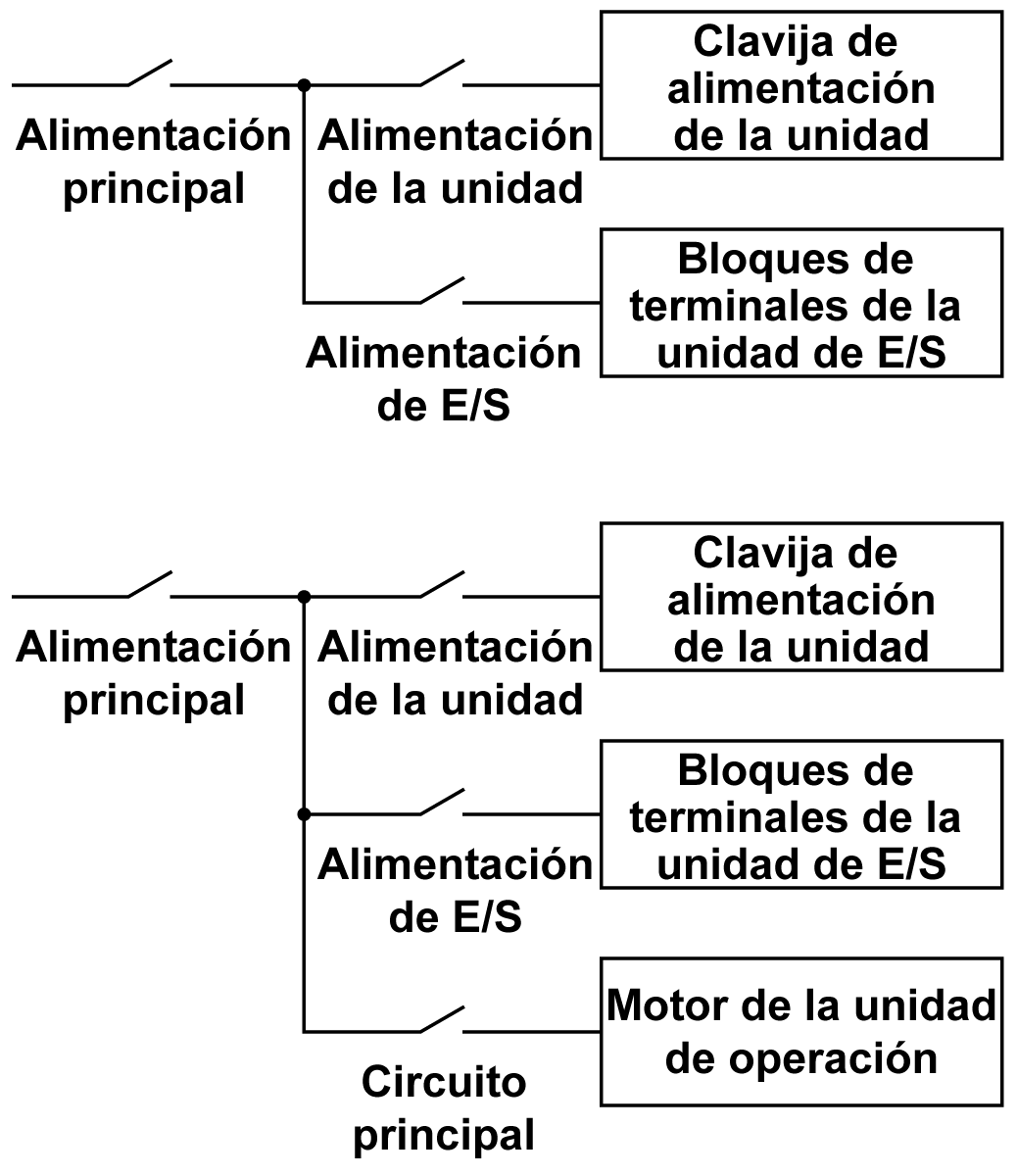

Para las tareas de mantenimiento, utilice el siguiente diagrama de conexión para establecer las conexiones de la fuente de alimentación:
NOTA:
oConecte a tierra por separado el amortiguador de sobretensiones y el módulo posterior.
oSeleccione un limitador de sobretensiones que cuente con una tensión de circuito máxima superior a la tensión pico de la fuente de alimentación.

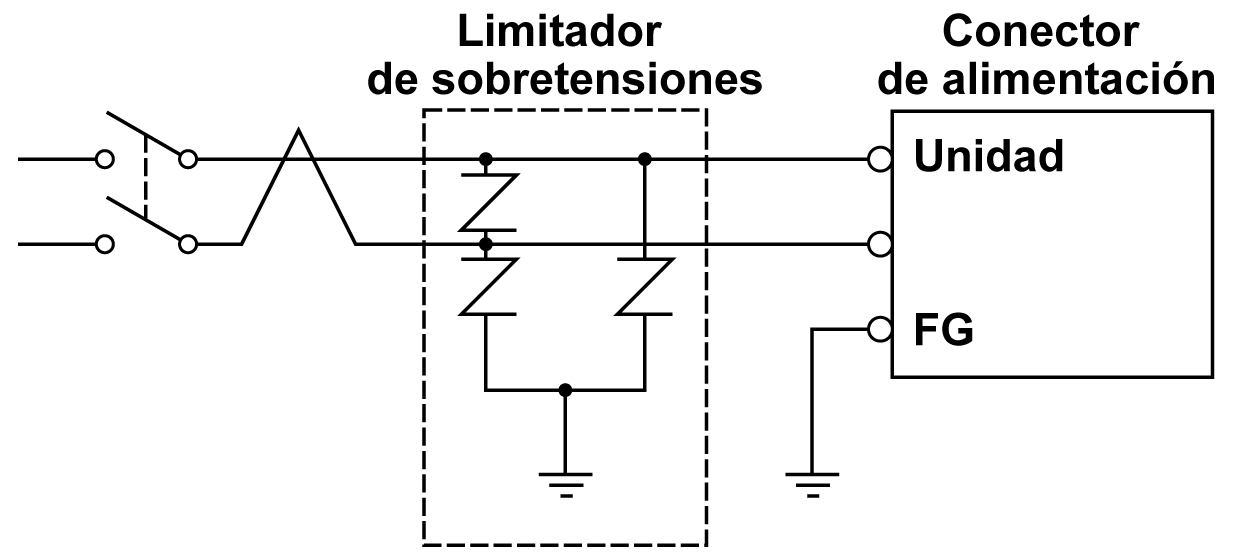

El diagrama muestra la conexión de un limitador de sobretensiones de rayos:
