Función incrustada de temperatura analógica
Los HMI Controllers de HMISCUxB5 tienen una temperatura analógica incrustada con dos entradas. El HMI SCU está diseñado para varios tipos de sensores. El tipo de sensor se debe especificar debido a los diferentes valores de ajuste.
Para obtener más información sobre las características técnicas de las entradas de temperatura analógicas, consulte la Guía de hardware.
Acceso a la configuración de la temperatura analógica
|
Paso |
Acción |
|---|---|
|
1 |
Haga clic en HMISCUxx5 > Funciones incrustadas > Temperatura. |
|
2 |
Seleccione la ficha Configuración de E/S o Temperature I/O Mapping. |
Ventana de configuración de las entradas de temperatura analógicas

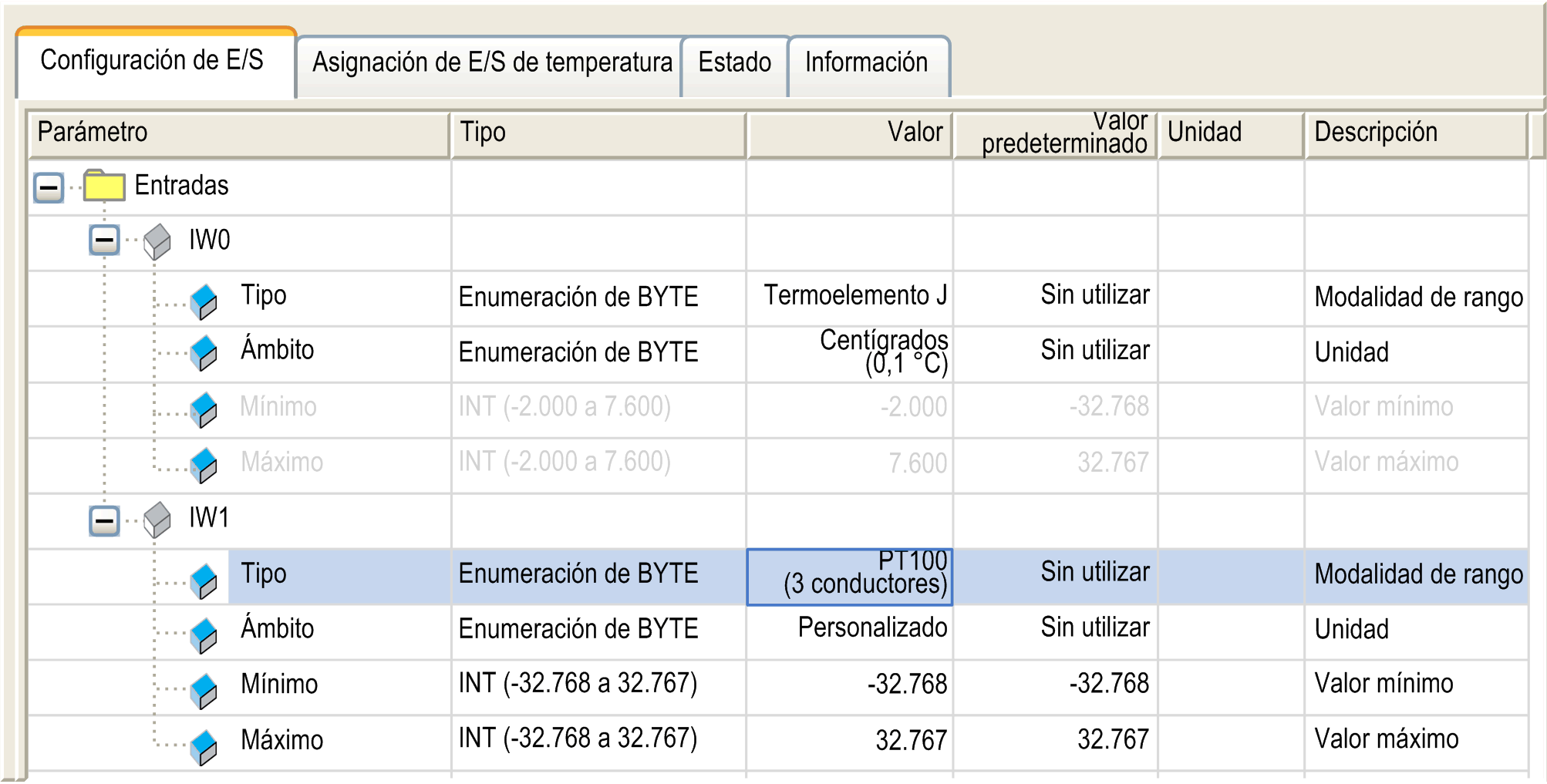

Esta ventana sirve para configurar las entradas de temperatura analógicas:
NOTA: Las E/S analógicas incrustadas siempre se actualizan físicamente mediante la tarea MAST.
En esta tabla se describe la configuración de los parámetros de entradas analógicas:
|
Parámetro |
Valor |
Descripción |
Condición |
|
|---|---|---|---|---|
|
Tipo |
No utilizado * Termoelemento J Termoelemento K Termoelemento R Termoelemento B Termoelemento S Termoelemento T Termoelemento E Termoelemento N PT100 (2/4 cables) PT1000 (2/4 cables) NI100 (2/4 cables) NI1000 (2/4 cables) PT100 (3 cables) PT1000 (3 cables) NI100 (3 cables) NI1000 (3 cables) |
Modalidad de rango |
– |
|
|
Ámbito |
No utilizado * Normal Personalizado Centígrados (0,1 °C) Fahrenheit (0,1 °F) |
Unidad |
Disponible si el valor Tipo se ha definido. |
|
|
Mínima |
Normal |
0 |
Valor mínimo |
No puede configurarse. |
|
Personalizado |
–32.768 |
Valor mínimo |
Valor mínimo configurable. |
|
|
Centígrados |
Termoelemento J: –2.000 Termoelemento K: –2.400 Termoelemento R: 0 Termoelemento B: 2.000 Termoelemento S: 0 Termoelemento T: –2.000 Termoelemento E:–2.000 Termoelemento N: –2.000 PT100: –2.000 PT1000: –2.000 NI100: –500 NI1000: –500 |
Valor mínimo |
No puede configurarse. |
|
|
Fahrenheit |
Termoelemento J: –3.280 Termoelemento K: –4.000 Termoelemento R: 32 Termoelemento B: –3.920 Termoelemento S: 32 Termoelemento T: –3.280 Termoelemento E: –3.280 Termoelemento N: –3.280 PT100: –3.280 PT1000: –3.280 NI100: –580 NI1000: –580 |
Valor mínimo |
No puede configurarse. |
|
|
Máxima |
Normal |
65.535 |
Valor máximo |
No puede configurarse. |
|
Personalizado |
32.767 |
Valor máximo |
Valor máximo configurable. |
|
|
Centígrados |
Termoelemento J: 7.600 Termoelemento K: 13.700 Termoelemento R: 16.000 Termoelemento B: 18.000 Termoelemento S: 16.000 Termoelemento T: 4.000 Termoelemento E: 9.000 Termoelemento N: 13.000 PT100: 6.000 PT1000: 6.000 NI100: 2.000 NI1000: 2.000 |
Valor máximo |
No puede configurarse. |
|
|
Fahrenheit |
Termoelemento J: 14.000 Termoelemento K: 24.980 Termoelemento R: 29.120 Termoelemento B: 32.720 Termoelemento S: 29.120 Termoelemento T: 7.520 Termoelemento E: 16.520 Termoelemento N: 23.720 PT100: 11.120 PT1000: 11.120 NI100: 3.920 NI1000: 3.920 |
Valor máximo |
No puede configurarse. |
|
|
* valor predeterminado del parámetro |
||||
Si ha conectado físicamente el canal analógico para una señal de tensión y configura el canal para una señal de corriente en SoMachine, puede dañar el circuito analógico.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Verifique que el cableado físico del circuito analógico es compatible con la configuración de software del canal analógico. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
NOTA:
oPara reducir el tiempo del ciclo, no active un canal que no tenga un sensor conectado.
oEl tipo de datos siempre es INT, que es un valor entero de 16 bits. Los valores mínimo y máximo se muestran según las entradas en la tabla anterior. Por ejemplo, para el termoelemento J en grados centígrados, el Tipo sería: INT(de –2.000 a 7.600).
oEl parámetro no está disponible si la selección se muestra de color gris.
Tipo de conversión de analógica a digital
El tipo de conversión de analógica a digital para la adquisición de datos se realiza mediante el hardware convertidor. Todas las E/S analógicas de temperatura configuradas se convierten cada 2 ms.
Compensación de la temperatura del terminal (unión en frío)
La compensación de la temperatura del terminal (unión en frío) se mide y se calcula internamente. No se requiere una medición de temperatura adicional del terminal.
Ventana Temperature I/O Mapping
Las variables se pueden definir y nombrar en la ventanaTemperature I/O Mapping. También estará disponible en esta ficha información adicional, como el direccionamiento topológico.
En la tabla se describe la configuración de asignación de E/S:
|
Variable |
Canal |
Tipo |
Valor predeterminado |
Descripción |
|---|---|---|---|---|
|
Entradas |
IW0 |
INT |
– |
Valor actual de la entrada 0 |
|
IW1 |
Valor actual de la entrada 1 |
