1

Seleccione HMISCUxx5 en Aplicaciones.

2

Haga clic en .

3

Seleccione POU en el menú desplegable.

Resultado: aparecerá la ventana Añadir POU.

4

Introduzca la información apropiada en la ventana Añadir POU.

5

Haga clic en Añadir.

6

Seleccione la ficha Bibliotecas en el Catálogo de software y haga clic en Bibliotecas.

Seleccione Controlador > HMISCU > HMISCU PTOPWM > PTOSimple en la lista y, a continuación, arrastre y suelte el elemento en la ventana POU inferior en Start here.

7

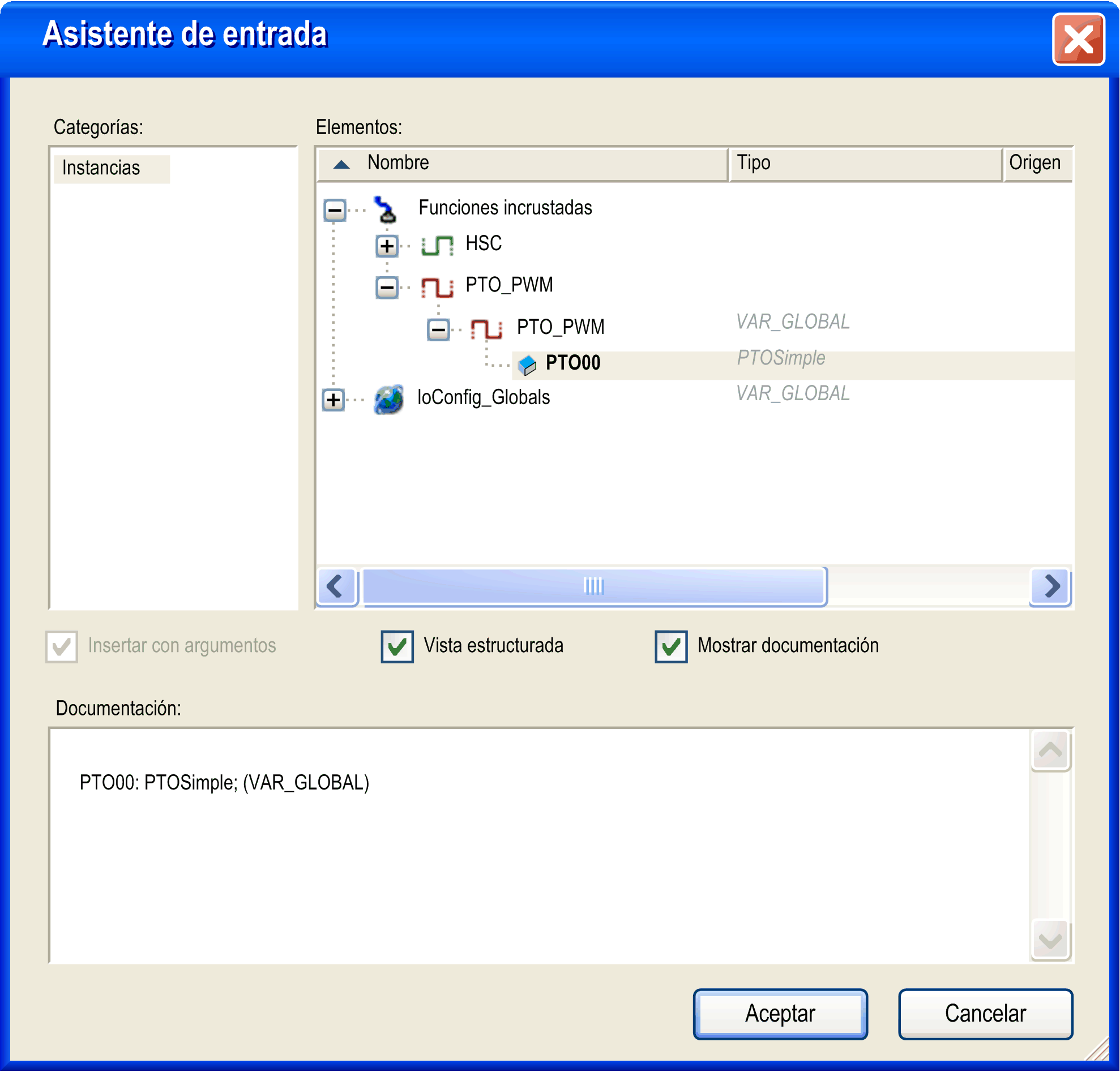

Busque la instancia del bloque de funciones haciendo clic en .

Aparece la ventana Accesibilidad. Seleccione la variable global que haya definido durante la configuración y confirme la selección. La variable global predeterminada es PTO_PWM.PTO00.

NOTA: Si la instancia del bloque de funciones no es visible, verifique si la PTO está configurada.

8

Las entradas y salidas están detalladas en el bloque de funciones.
