Conexión del cable de alimentación de CC del S-Panel PC

Precaución

Antes de conectar el cable de alimentación al conector de alimentación del S-Panel PC, asegúrese de que el cable de alimentación esté desconectado de la fuente de alimentación de CC.

NOTA: El cable de alimentación se puede conectar a un módulo de fuente de alimentación de CA (HMIYPSPMAC1).

PELIGRO

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

oDesconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable.

oDesconecte el cable de alimentación tanto de la unidad Magelis Industrial PC como de la fuente de alimentación.

oUtilice siempre un dispositivo de detección de tensión de capacidad adecuada para confirmar que la alimentación está desconectada.

oVuelva a colocar y fije todas las cubiertas o elementos del sistema antes de aplicar alimentación a la unidad.

oUse únicamente la tensión especificada cuando use la unidad Magelis Industrial PC. La unidad de CC está diseñada para la entrada de 24 V CC.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

ADVERTENCIA

FUNCIONAMIENTO INADECUADO O DESCONEXIÓN DEL EQUIPO

oCompruebe que las conexiones de accesorios, comunicación y alimentación no fuerzan los puertos. Tenga en cuenta las vibraciones en el entorno.

oConecte firmemente los cables de alimentación, comunicación y accesorios externos al panel o al armario.

oUtilice sólo cables de conector Sub-D de 9 pines con un sistema de bloqueo en buen estado.

oUtilice solamente los cables USB disponibles comercialmente.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

Cableado y conexión del bloque de terminales

En la tabla siguiente se describe cómo conectar el cable de alimentación al bloque de terminales de CC del S-Panel PC:

Paso	Acción
1	Desconecte la alimentación del S-Panel PC y compruebe que la alimentación eléctrica de CC se ha desconectado de la fuente de alimentación.
2	Retire la borna del conector de alimentación y conecte el cable de alimentación a la borna, tal y como se muestra a continuación: En la figura se muestra el cable de alimentación conectado al bloque de terminales de CC del S-Panel PC: Use un cable de cobre apto para 75 °C (167 °F) con una sección de 0,75 a 2,5 mm² (de AWG 18 a AWG 14) y use un cable de 2,5 mm² para realizar la conexión a tierra.
3	Coloque el bloque de terminales en el conector de alimentación y apriete los tornillos. En la figura se muestra el cable de alimentación al bloque de terminales de CC del S-Panel PC: NOTA: El par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

Paso

Acción

Desconecte la alimentación del S-Panel PC y compruebe que la alimentación eléctrica de CC se ha desconectado de la fuente de alimentación.

Retire la borna del conector de alimentación y conecte el cable de alimentación a la borna, tal y como se muestra a continuación:

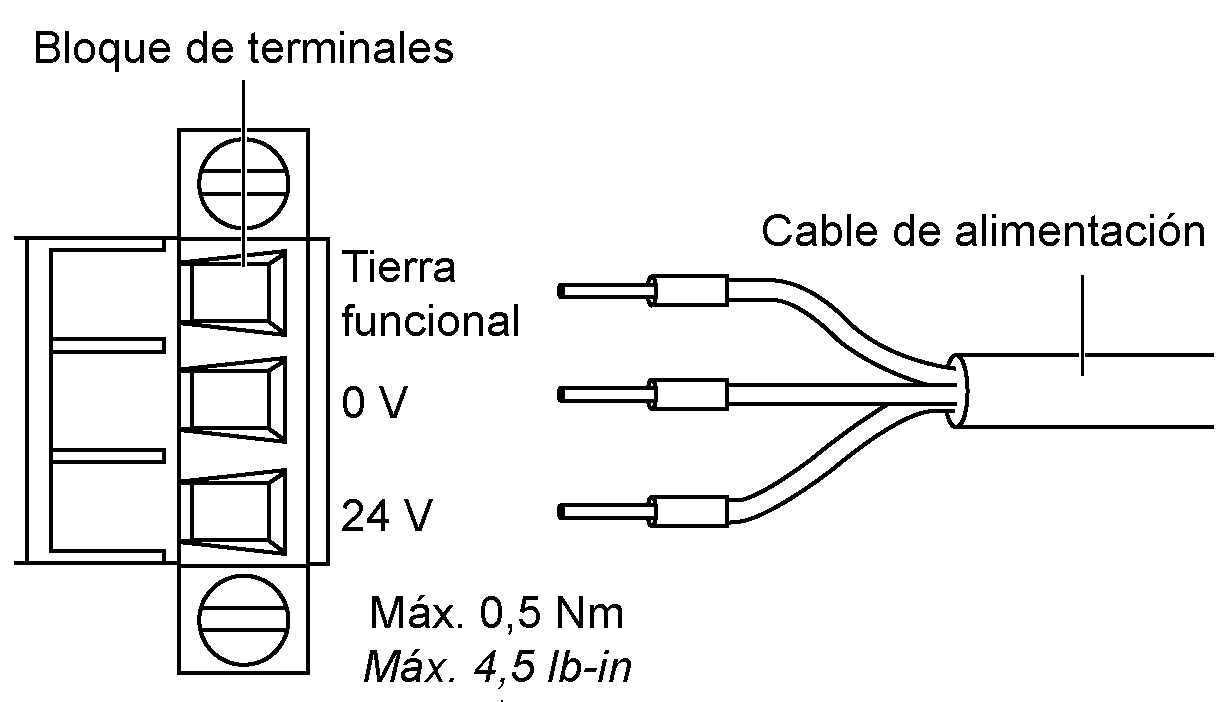

En la figura se muestra el cable de alimentación conectado al bloque de terminales de CC del S-Panel PC:

Use un cable de cobre apto para 75 °C (167 °F) con una sección de 0,75 a 2,5 mm² (de AWG 18 a AWG 14) y use un cable de 2,5 mm² para realizar la conexión a tierra.

Coloque el bloque de terminales en el conector de alimentación y apriete los tornillos.

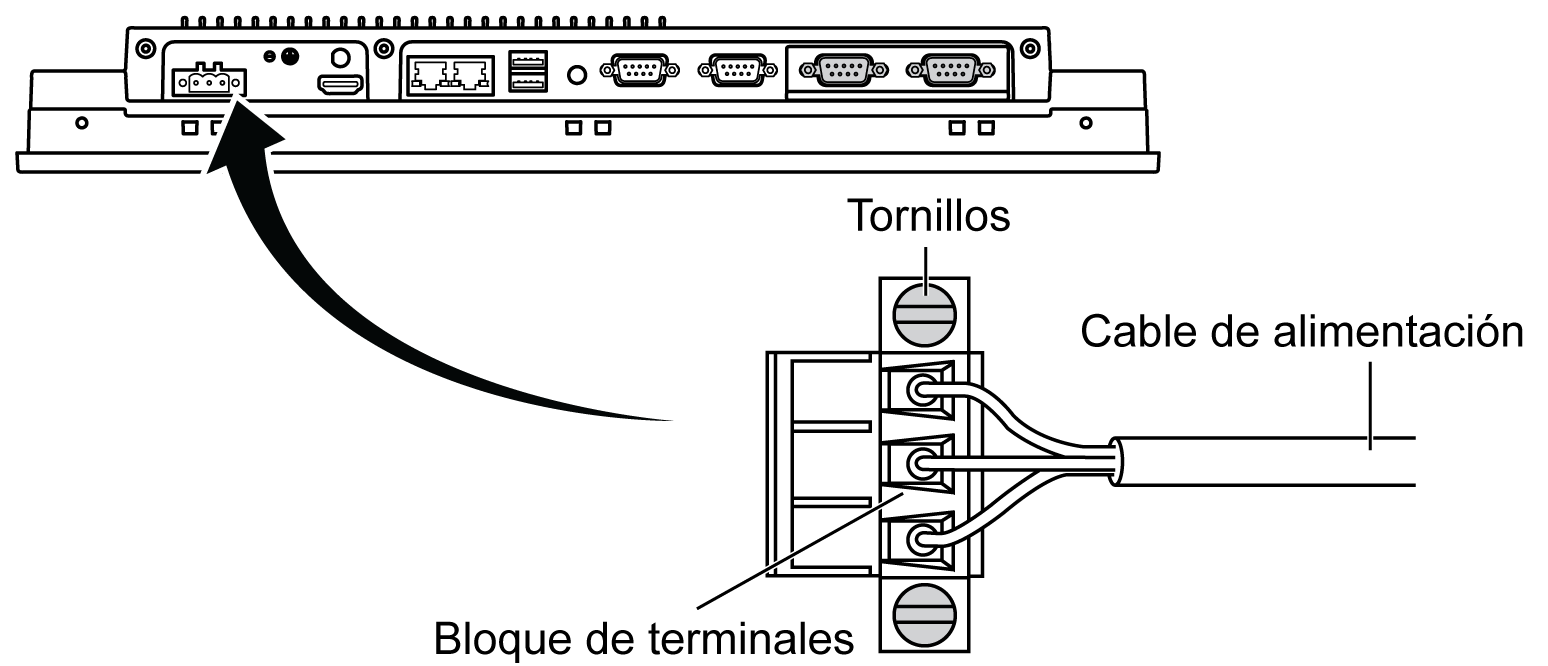

En la figura se muestra el cable de alimentación al bloque de terminales de CC del S-Panel PC:

NOTA: El par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).
