Descripción de la interfaz 4G (mini PCIe)
Los módulos HMIYMIN4GEU1 y HMIYMIN4GUS1 están clasificados como módulos de comunicación industrial.
El módulo HMIYMIN4GEU1 es mini PCIe GPRS 4G para las frecuencias de Europa y Asia. El kit incluye un soporte de tarjeta SIM y antenas externas.
El módulo HMIYMIN4GUS1 es mini PCIe GPRS 4G para las frecuencias de Norteamérica. El kit incluye un soporte de tarjeta SIM y antenas externas.

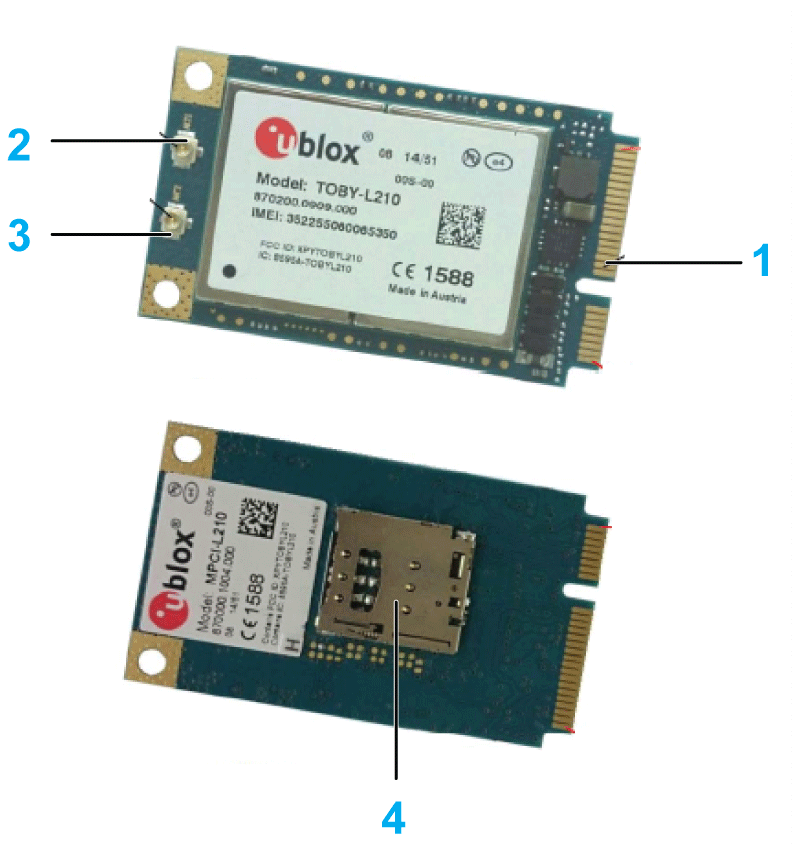

En esta figura se muestra la interfaz mini PCIe GPRS 4G:
1 Conector mini PCIe
2 Conector de la antena principal de RF (utilícelo para la conexión al S-Panel PC)
3 Conector de antena de diversidad de RF
4 Soporte de tarjeta SIM
En la tabla siguiente se muestran datos técnicos:
|
Características |
Valores |
|---|---|
|
General |
|
|
Tipo de bus |
Tarjeta SIM |
|
Consumo de energía |
3,3 V CC × 2,6 A |
|
Temperatura opcional |
0...45 °C (113 °F) |
|
Número de referencia |
Descripción |
S-Panel PC |
Enclosed PC |
|---|---|---|---|
|
HMIYMIN4GUS1 |
Interfaz 4G EE. UU., 1 antena |
Sí |
No aplicable |
|
HMIYMIN4GEU1 |
Interfaz 4G UE/Asia, 1 antena |
Sí |

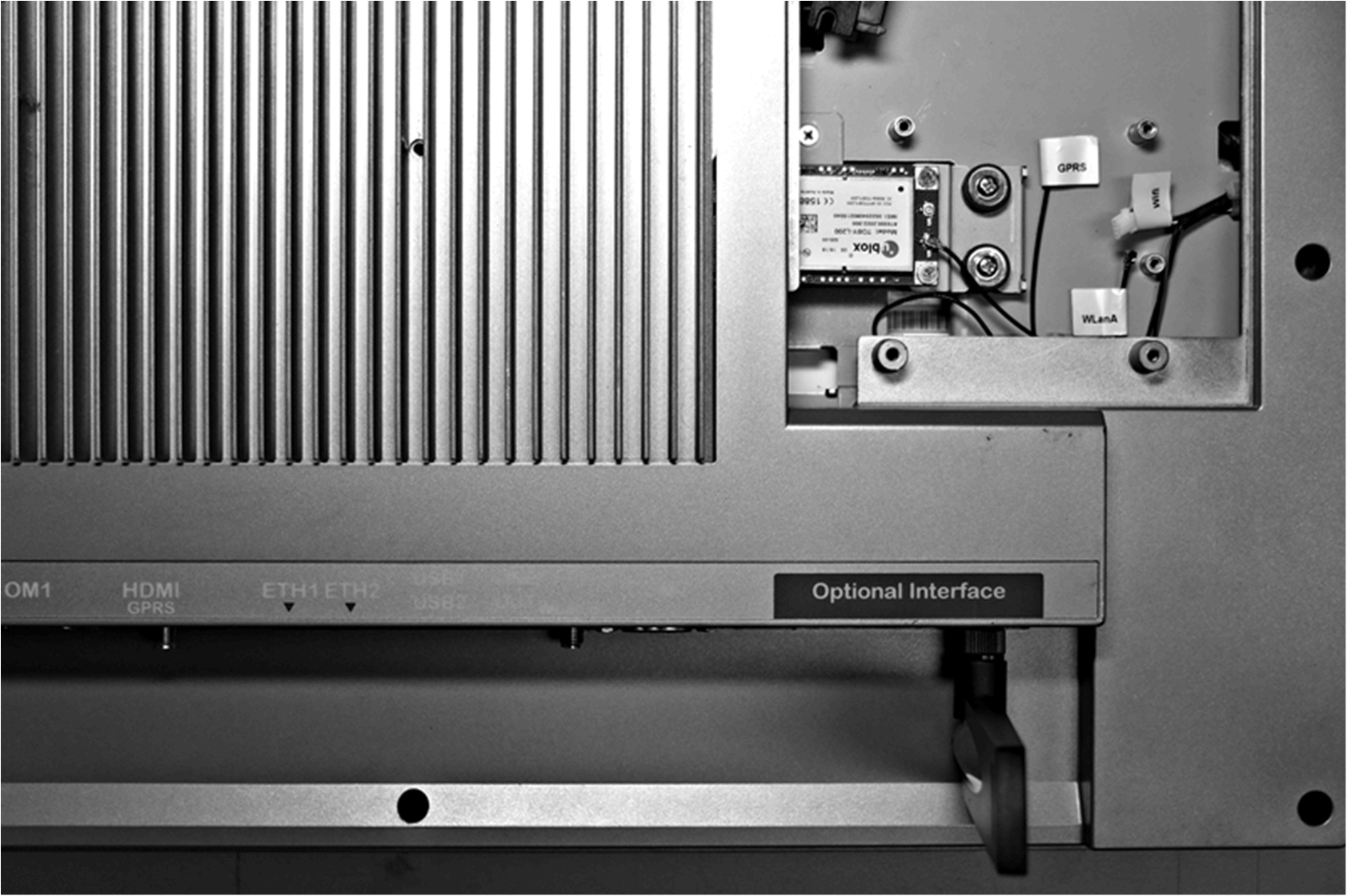

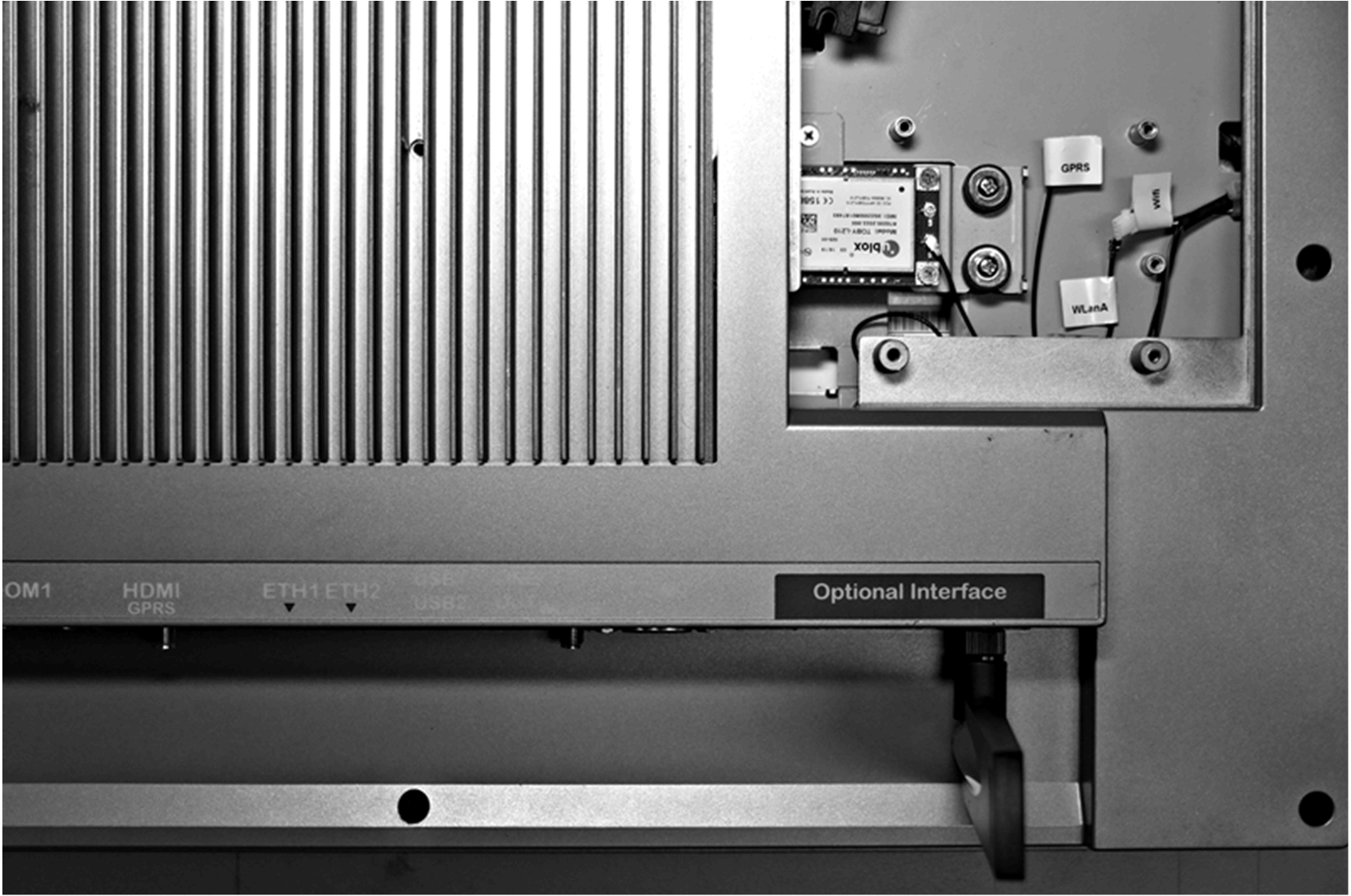

S-Panel PC y HMIYMIN4GUS1:
S-Panel PC y HMIYMIN4GEU1:
Antes de instalar o extraer una tarjeta mini PCIe, apague el sistema operativo Windows correctamente y desconecte la alimentación del dispositivo.
|
AVISO |
|
DESCARGA ELECTROSTÁTICA |
|
Adopte las medidas de protección necesarias contra descargas electrostáticas antes de intentar retirar la cubierta de Magelis Industrial PC. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
|
|
|
HARDWARE SUELTO O CON PAR DE APRIETE EXCESIVO |
|
oNo aplique un par de apriete superior a 0,5 Nm (4.5 lb-in) al apretar los tornillos de los elementos de fijación de instalación, de la envolvente, de los accesorios o del bloque de terminales. Si aprieta demasiado los tornillos, puede dañar la sujeción de la instalación. oCuando fije o retire los tornillos, asegúrese de que no se caigan dentro del chasis de la unidad Magelis Industrial PC. |
|
El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo. |
NOTA: Desconecte la alimentación antes de realizar este procedimiento.
|
Paso |
Acción |
|---|---|
|
1 |

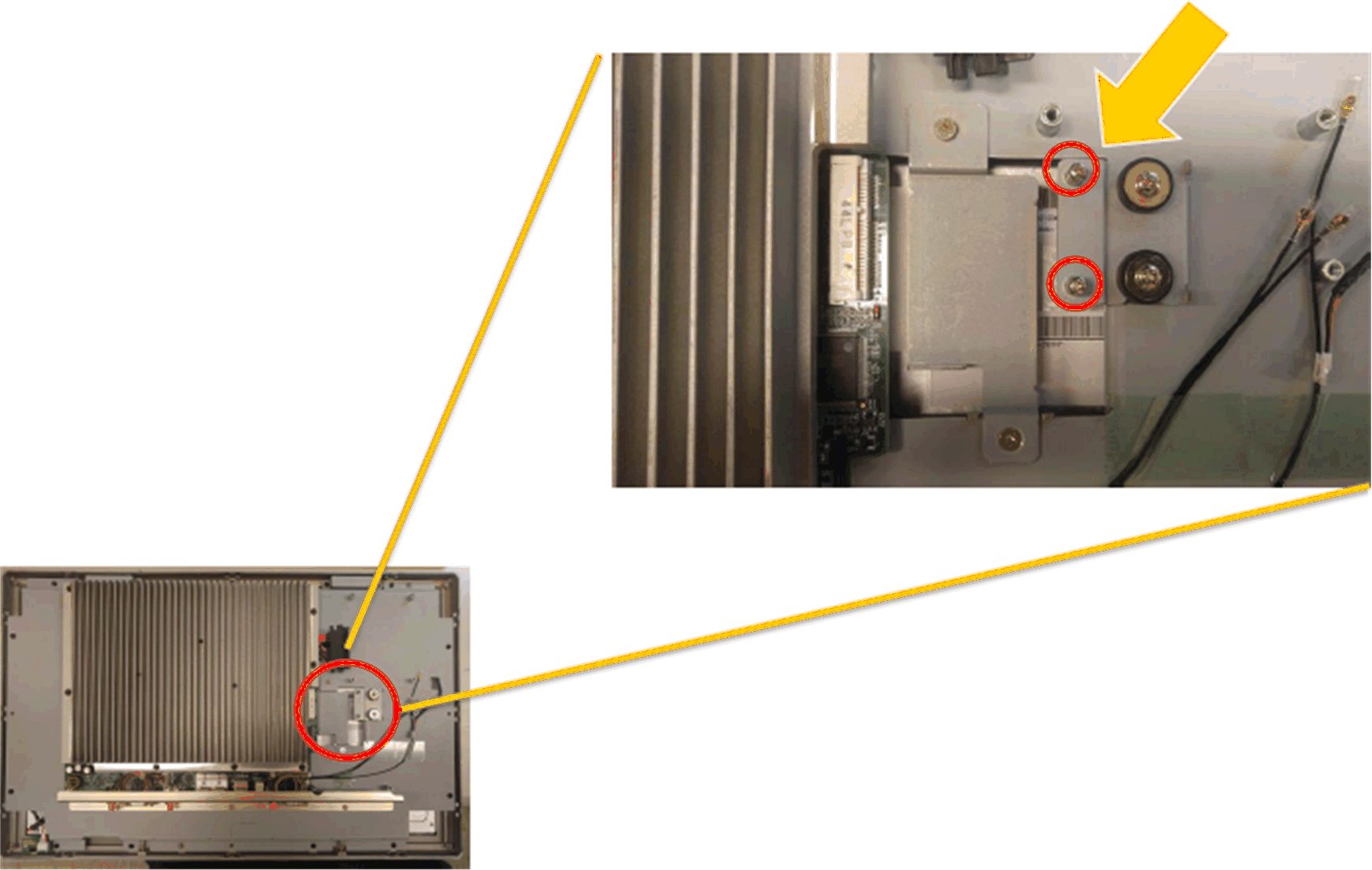

Retire el tornillo de la placa base:
|
|
2 |

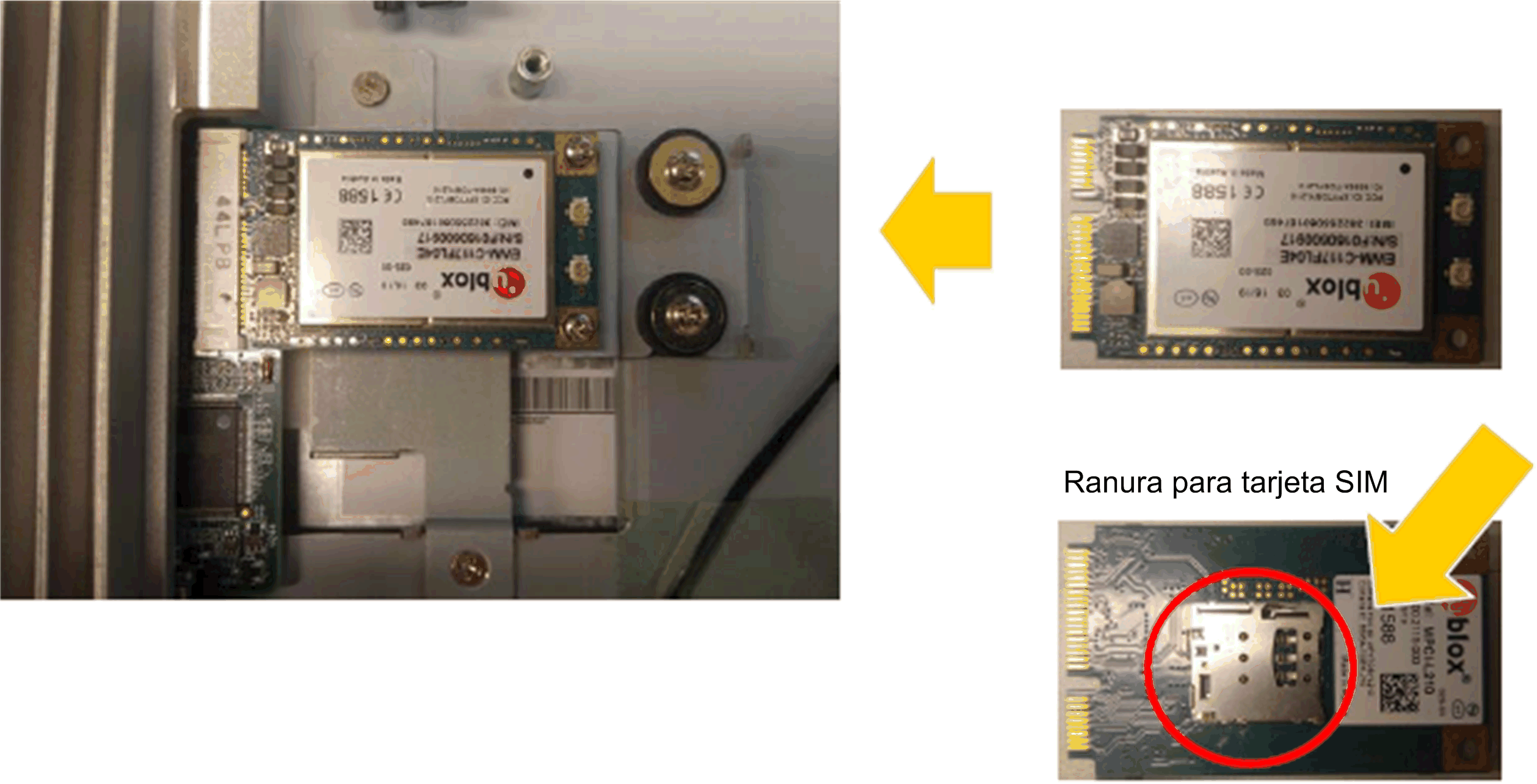

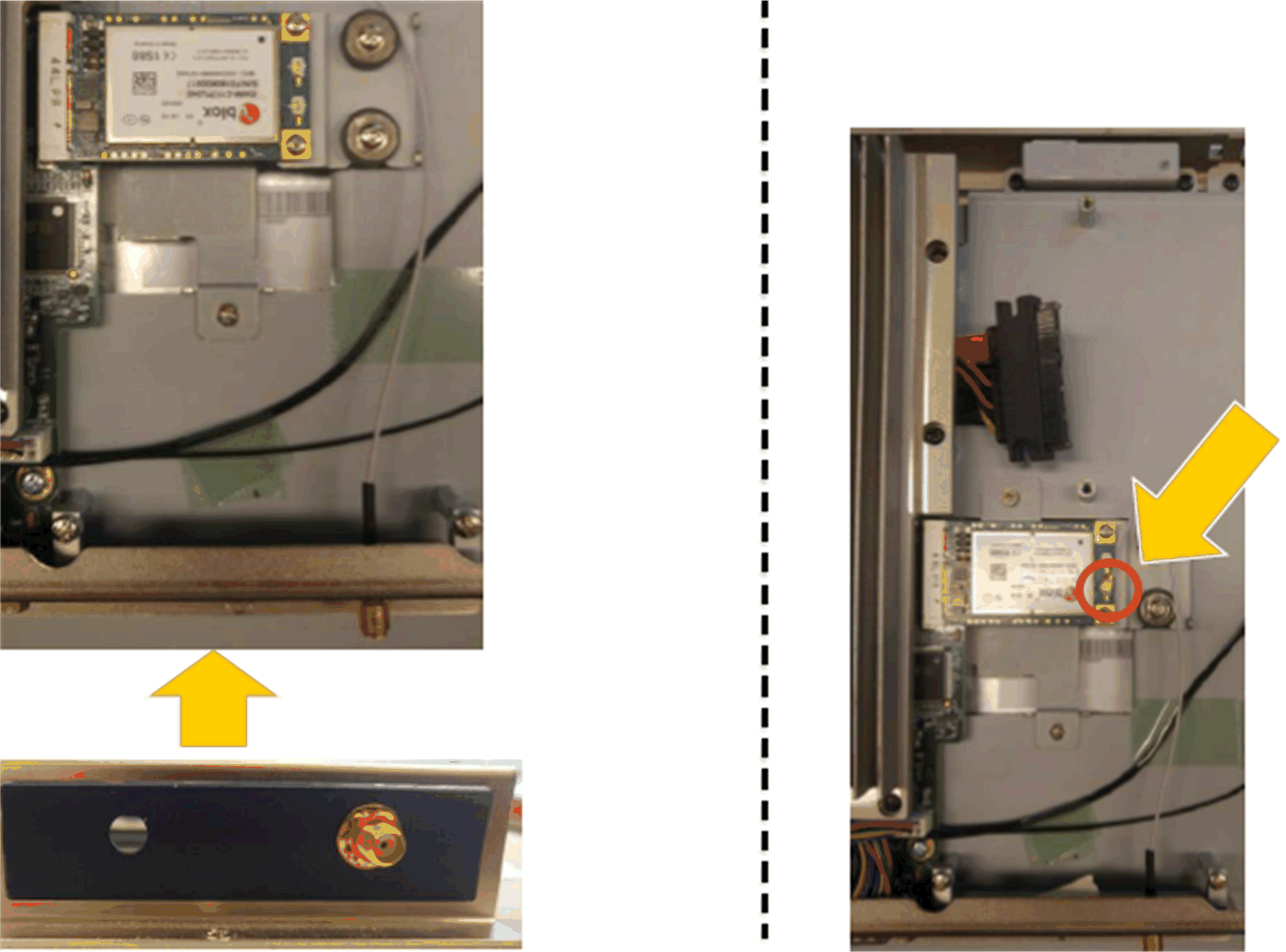

Instale la tarjeta mini PCIe 4G:
|
|
3 |

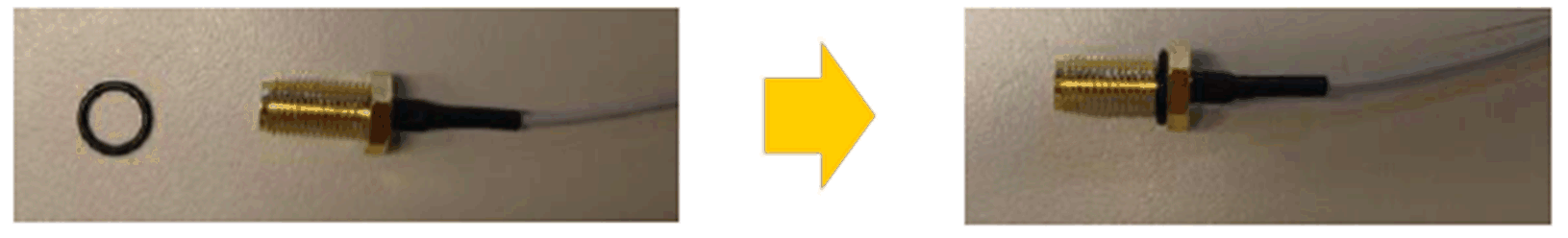

Coloque la arandela en el cable SMA:
|
|
4 |

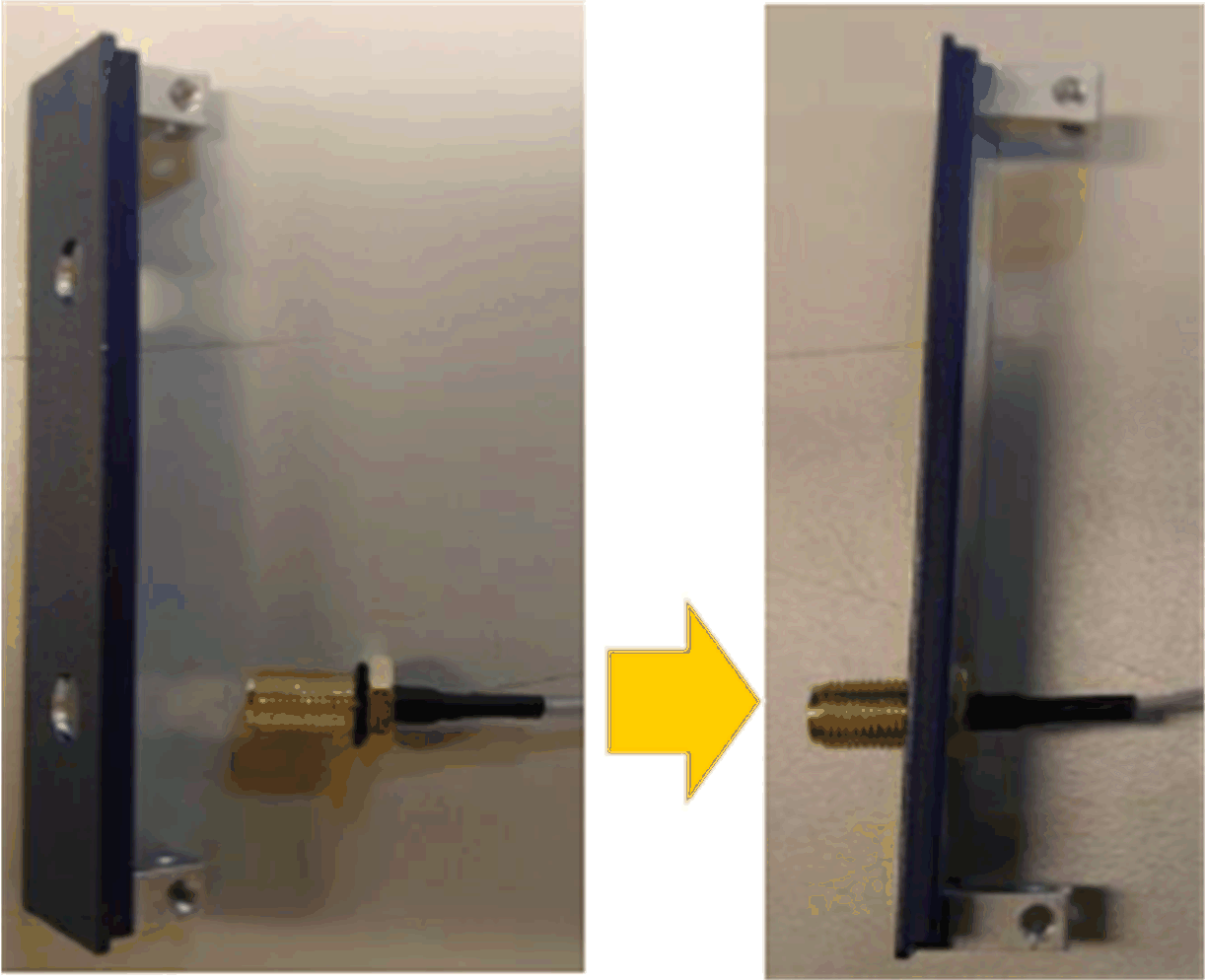

Coloque el cable SMA en el soporte:
|
|
5 |

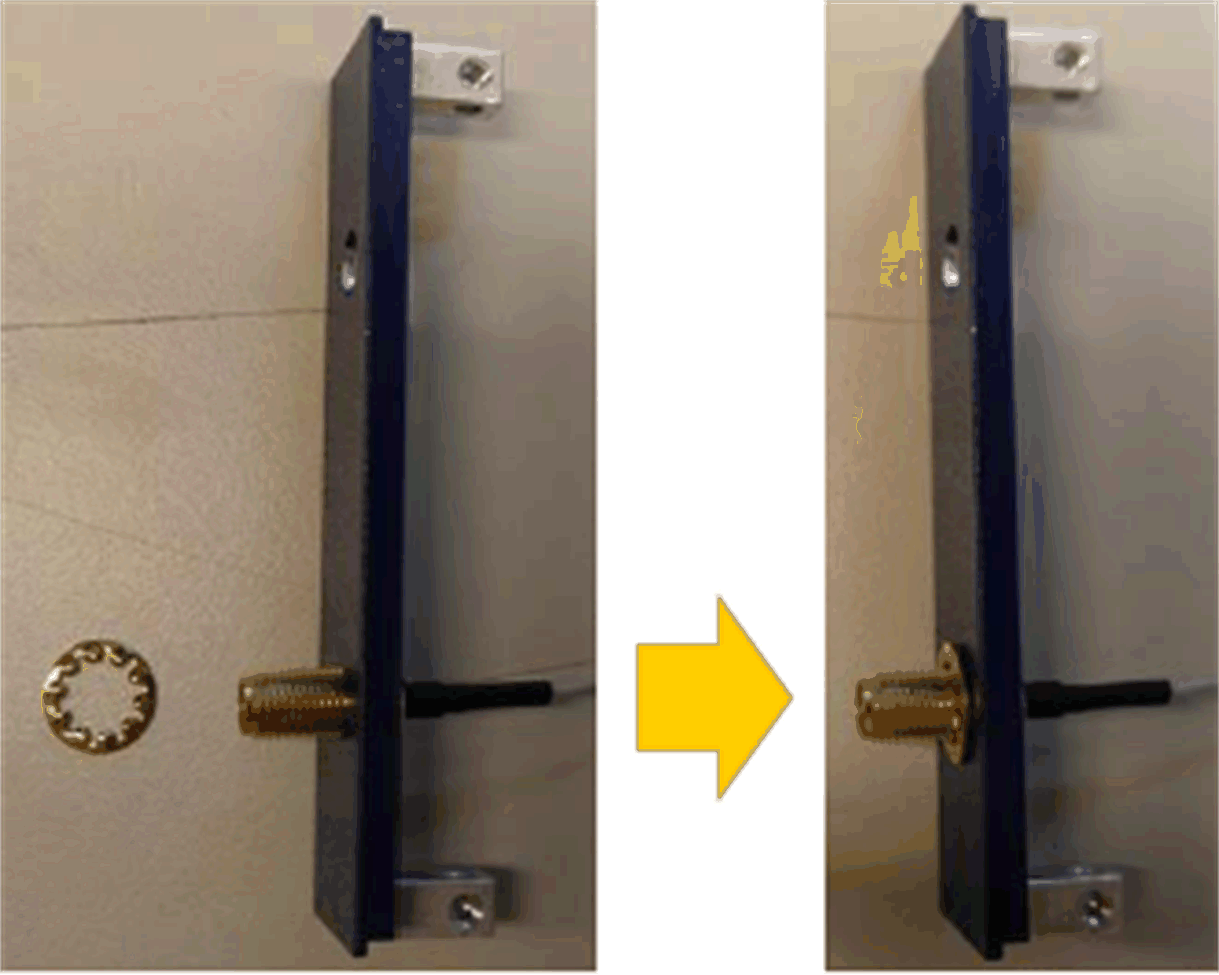

Coloque la arandela en el conector SMA:
|
|
6 |

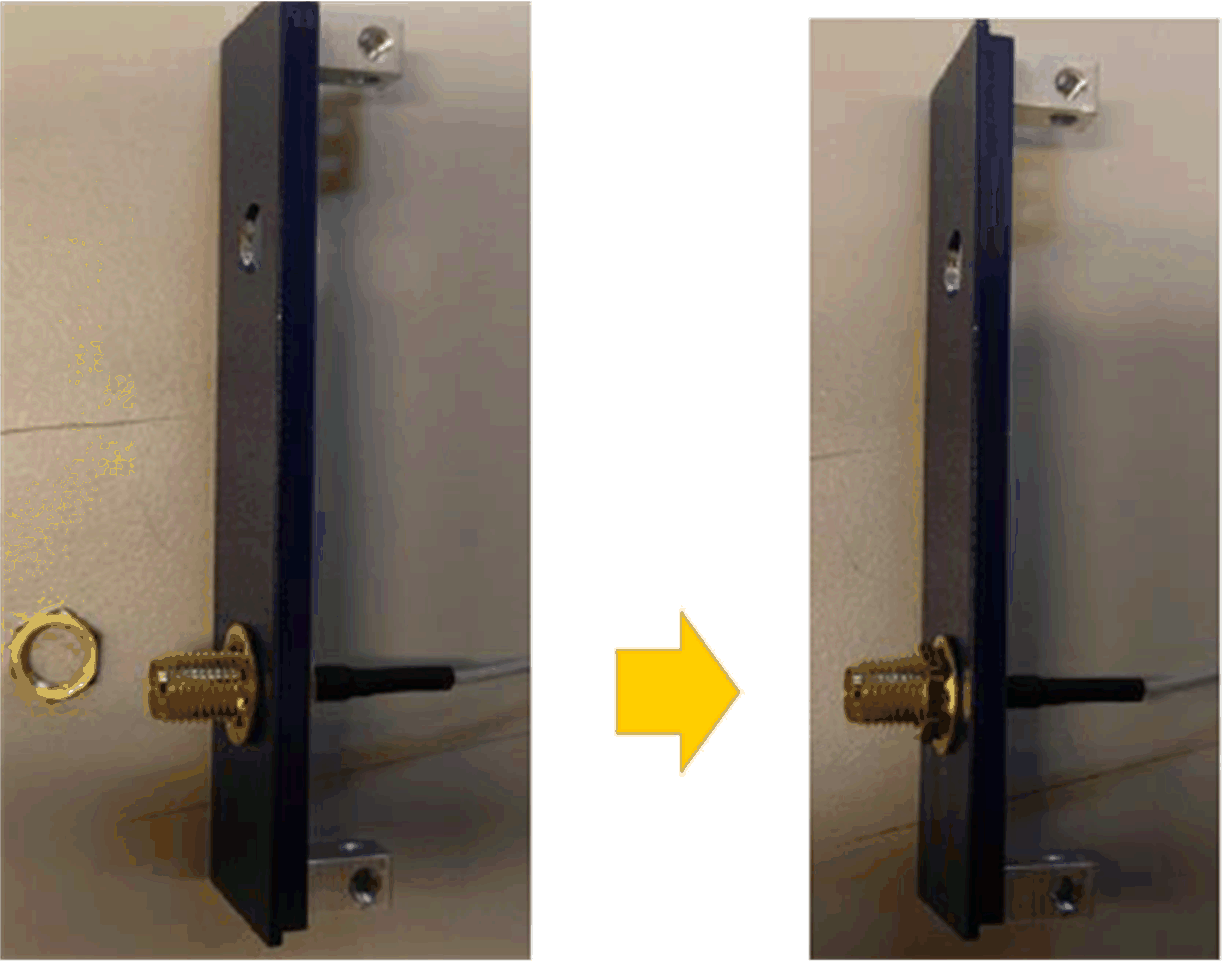

Enrosque la tuerca:
|
|
7 |

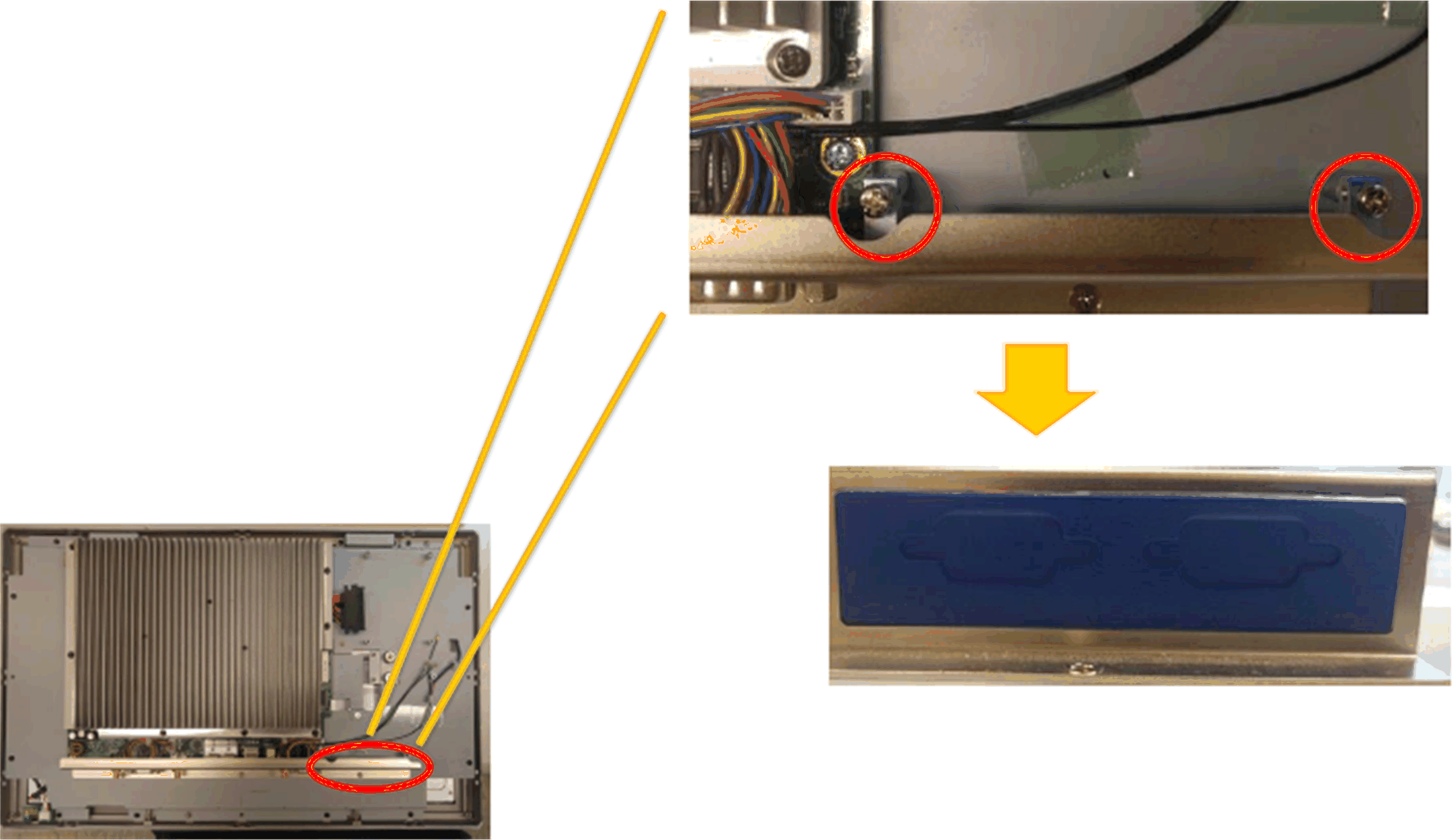

Retire el soporte de interfaz opcional:
|
|
8 |
Instale el soporte de la interfaz de antena y conecte el cable:
WLanA/ANT1: Admite tanto Tx como Rx, y proporciona la interfaz de antena principal. NOTA: Si utiliza una tarjeta mini PCIe con un cable externo conectado, instale una abrazadera u otro dispositivo para fijar el cable. |
|
9 |

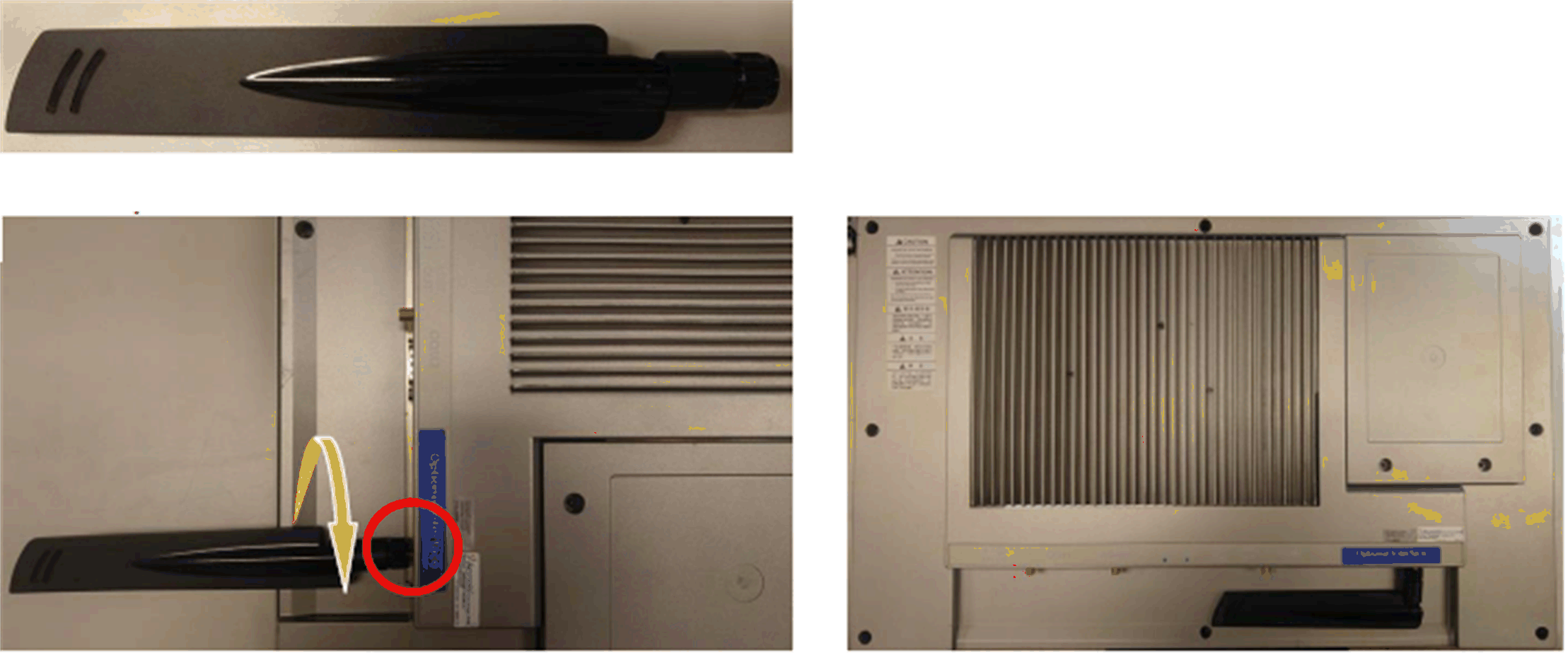

Coloque la antena:
|
|
10 |

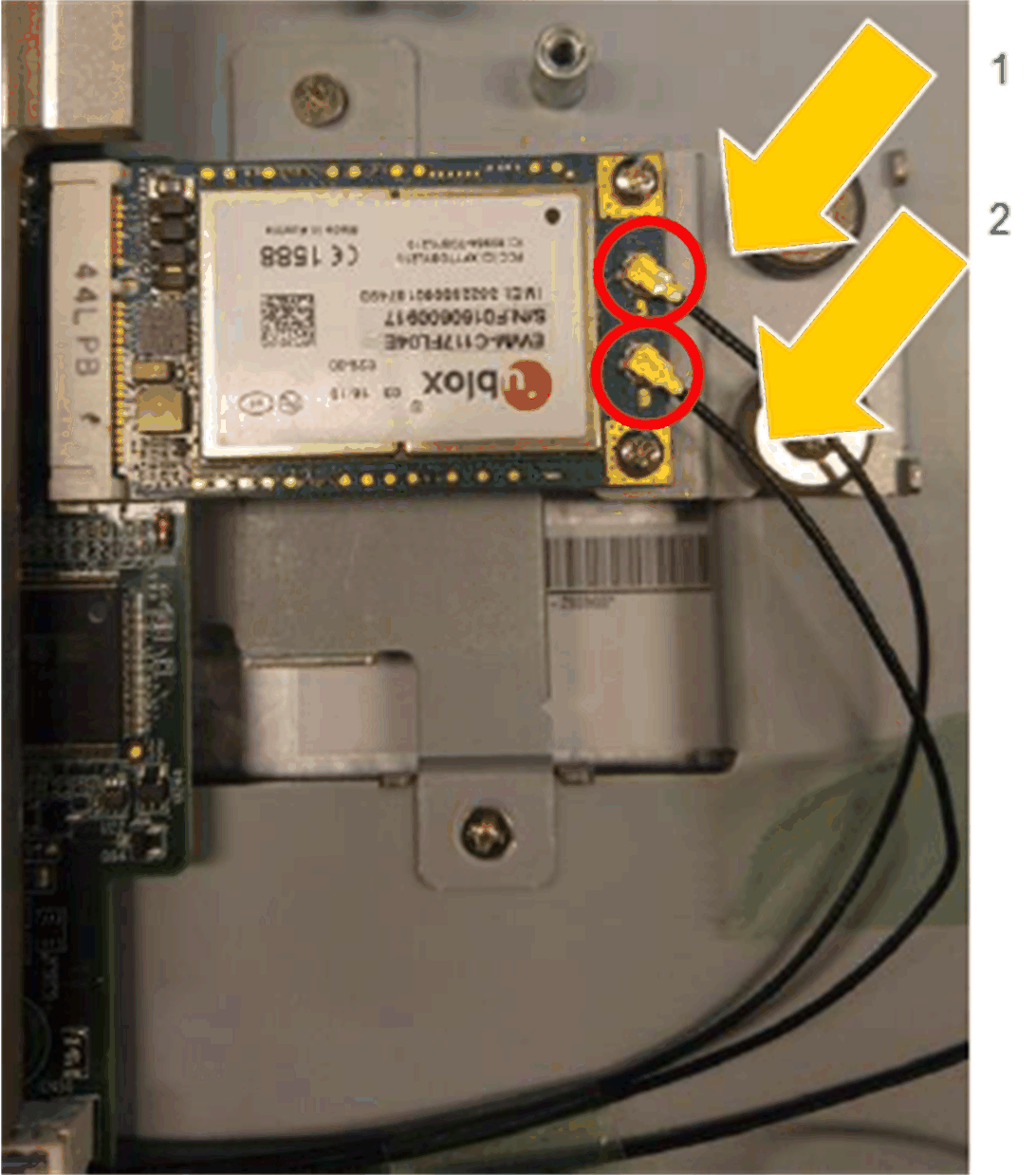

Conecte el cable SMA de preinstalación:
1 WLanB/ANT2: Admite Rx sólo para las configuraciones de diversidad de Rx LTE MIMO 2 x 2 y 3G. 2 WLanA/ANT1: Admite tanto Tx como Rx, y proporciona la interfaz de antena principal. |
Administrador de dispositivos e instalación del hardware
Instale el controlador antes de instalar la interfaz en S-Panel PC. Los medios de instalación del controlador se incluyen en la llave USB del S-Panel PC. Después de instalar la interfaz, puede usar el Administrador de dispositivos para comprobar que se ha instalado correctamente en su sistema.
