PELIGRO

RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO

oDesconecte la alimentación del dispositivo antes de retirar cubiertas o elementos del sistema, y antes de instalar o quitar cualquier accesorio, hardware o cable.

oDesconecte el cable de alimentación tanto de la unidad Magelis Industrial PC como de la fuente de alimentación.

oUtilice siempre un dispositivo de detección de tensión de capacidad adecuada para confirmar que la alimentación está desconectada.

oVuelva a colocar y fije todas las cubiertas o elementos del sistema antes de aplicar alimentación a la unidad.

oUse únicamente la tensión especificada cuando use la unidad Magelis Industrial PC. La unidad de CC está diseñada para la entrada de 24 V CC.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

ADVERTENCIA

FUNCIONAMIENTO INADECUADO O DESCONEXIÓN DEL EQUIPO

oCompruebe que las conexiones de accesorios, comunicación y alimentación no fuerzan los puertos. Tenga en cuenta las vibraciones en el entorno.

oConecte firmemente los cables de alimentación, comunicación y accesorios externos al panel o al armario.

oUtilice sólo cables de conector Sub-D de 9 pines con un sistema de bloqueo en buen estado.

oUtilice solamente los cables USB disponibles comercialmente.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

1

Desconecte la alimentación del S-Panel PC y compruebe que el adaptador de alimentación se haya desconectado de la fuente de alimentación.

2

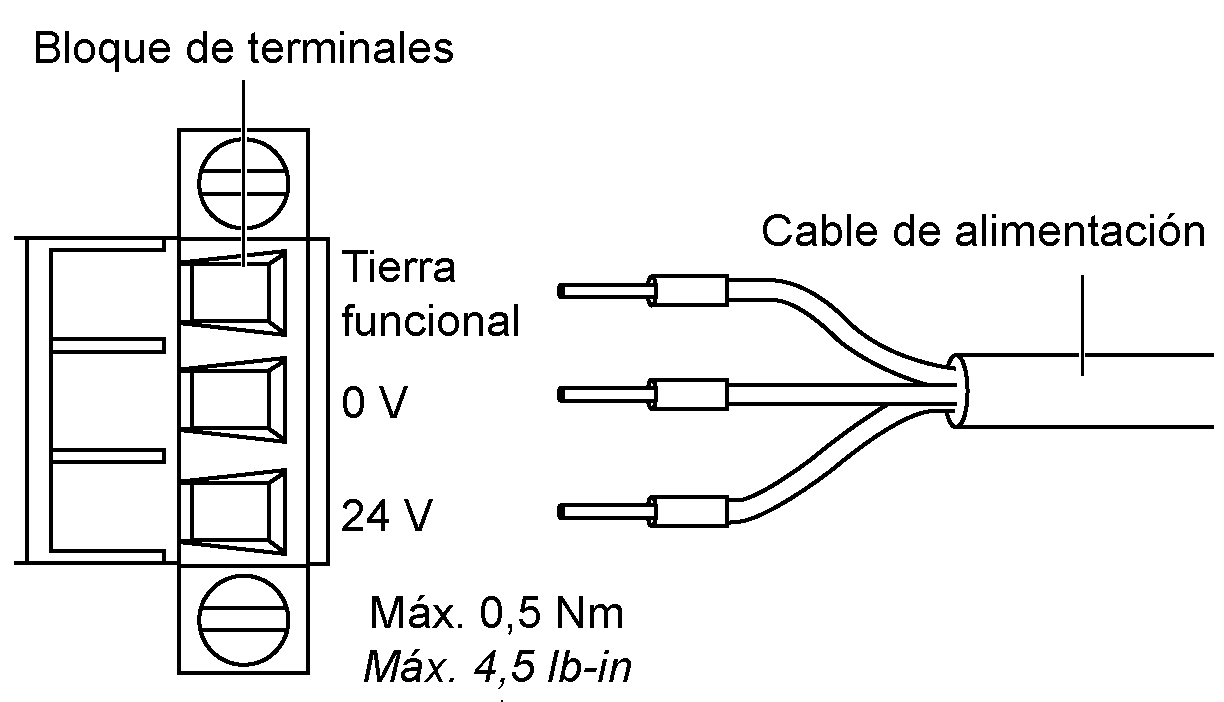

Retire el bloque de terminales del conector de alimentación y conecte el cable de alimentación al bloque de terminales:

Use un cable de cobre apto para 75 °C (167 °F) con una sección de 0,75 a 2,5 mm² (de AWG 18 a AWG 14) y use un cable de 2,5 mm² para realizar la puesta a tierra.

3

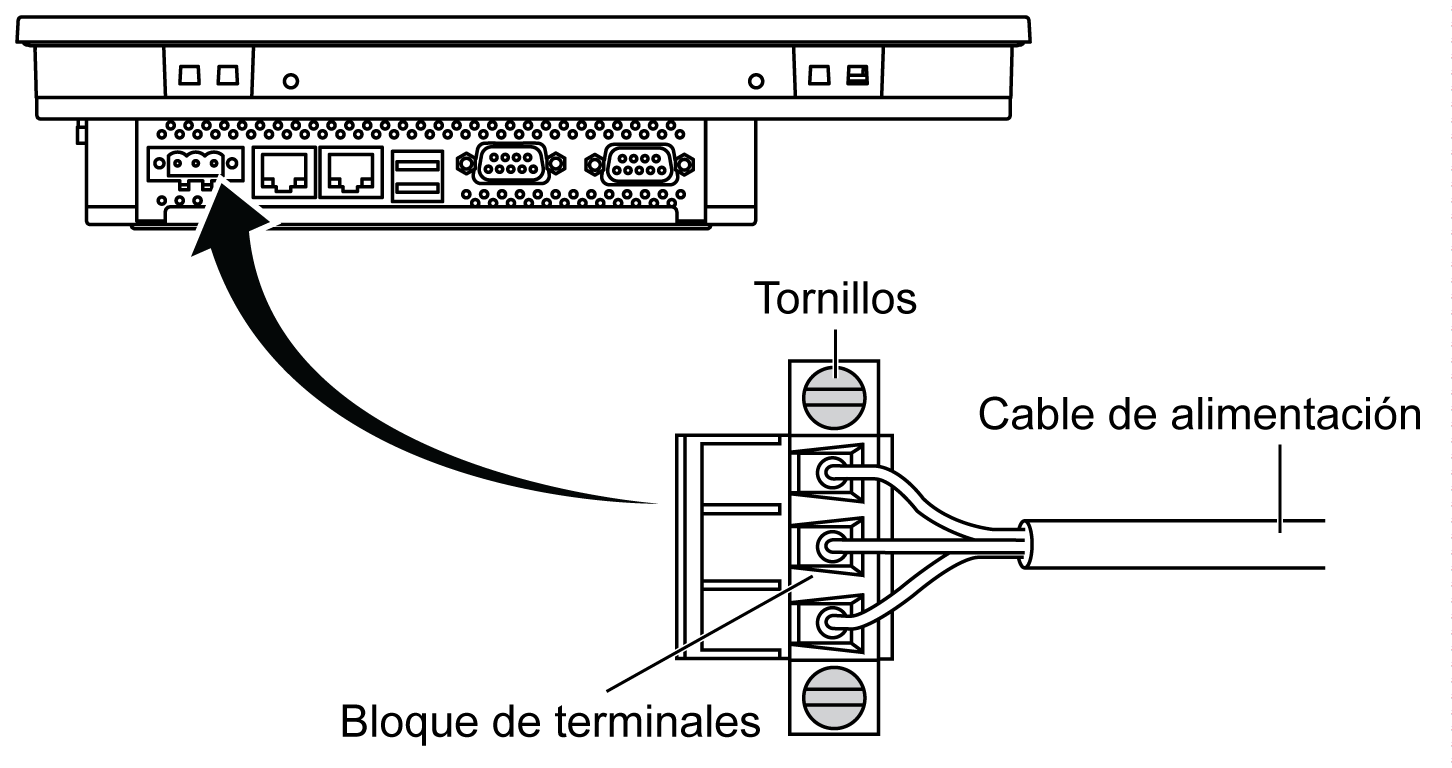

Coloque el bloque de terminales en el conector de alimentación y apriete los tornillos:

NOTA: El par de apriete recomendado para apretar estos tornillos es de 0,5 Nm (4,5 lb-in).

ATENCIÓN

HARDWARE SUELTO O CON PAR DE APRIETE EXCESIVO

oNo aplique un par de apriete superior a 0,5 Nm (4.5 lb-in) al apretar los tornillos de los elementos de fijación de instalación, de la envolvente, de los accesorios o del bloque de terminales. Si aprieta demasiado los tornillos, puede dañar la sujeción de la instalación.

oCuando fije o retire los tornillos, asegúrese de que no se caigan dentro del chasis de la unidad Magelis Industrial PC.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.
