Descripción de la interfaz VGA y DVI

Introducción

El módulo HMIYMINVGADVID1 (interfaz - 2 × VGA) está clasificado como módulo industrial. Es compatible con la tarjeta mini PCIe. La tarjeta gráfica de vídeo admite una definición Full HD 1920 × 1080 y modalidad de pantalla doble. Se pueden utilizar dos imágenes de pantalla diferentes en los dos puertos VGA (DVI-D es la imagen clon del primer VGA). .

El módulo HMIYMINVGADVID1 (interfaz - 1 × DVI-D) está clasificado como módulo industrial. Es compatible con la tarjeta mini PCIe. El conector DVI-D requiere una ranura de interfaz externa.

El módulo HMIYMINDVII1 (interfaz - 1 × DVI-I) está clasificado como módulo industrial. Es compatible con la tarjeta mini PCIe. El conector DVI-I requiere una ranura de interfaz externa. En el conector DVI-I se proporcionan tanto señales digitales como analógicas para conectar dos pantallas con las mismas imágenes, mediante un cable Y (cable con 3 conectores), que convierte el conector DVI-I en un conector DVI-D y un conector VGA.

Tabla compatible

Número de referencia

Descripción

S-Panel PC

HMIYMINVGADVID1

Interfaz - 1 × DVI-D, 2 × VGA

(1)

HMIYMINDVII1

Interfaz 1 × DVI-I

(1) Sólo admite un soporte para la interfaz; ya sea con 2 VGA o un soporte DVI-D.

Tendido de cables

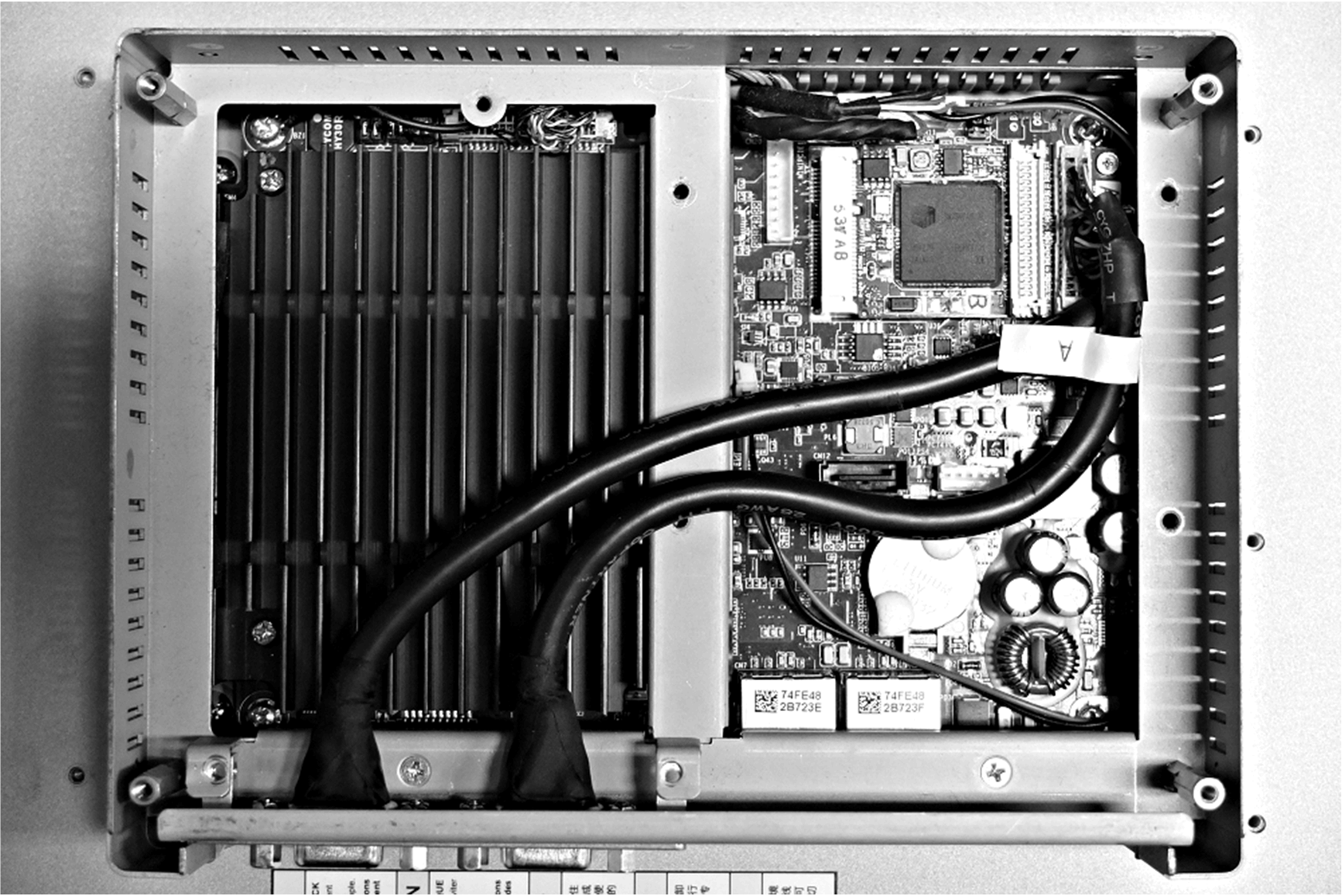

S-Panel PC y HMIYMINVGADVID1 (con 2 VGA):

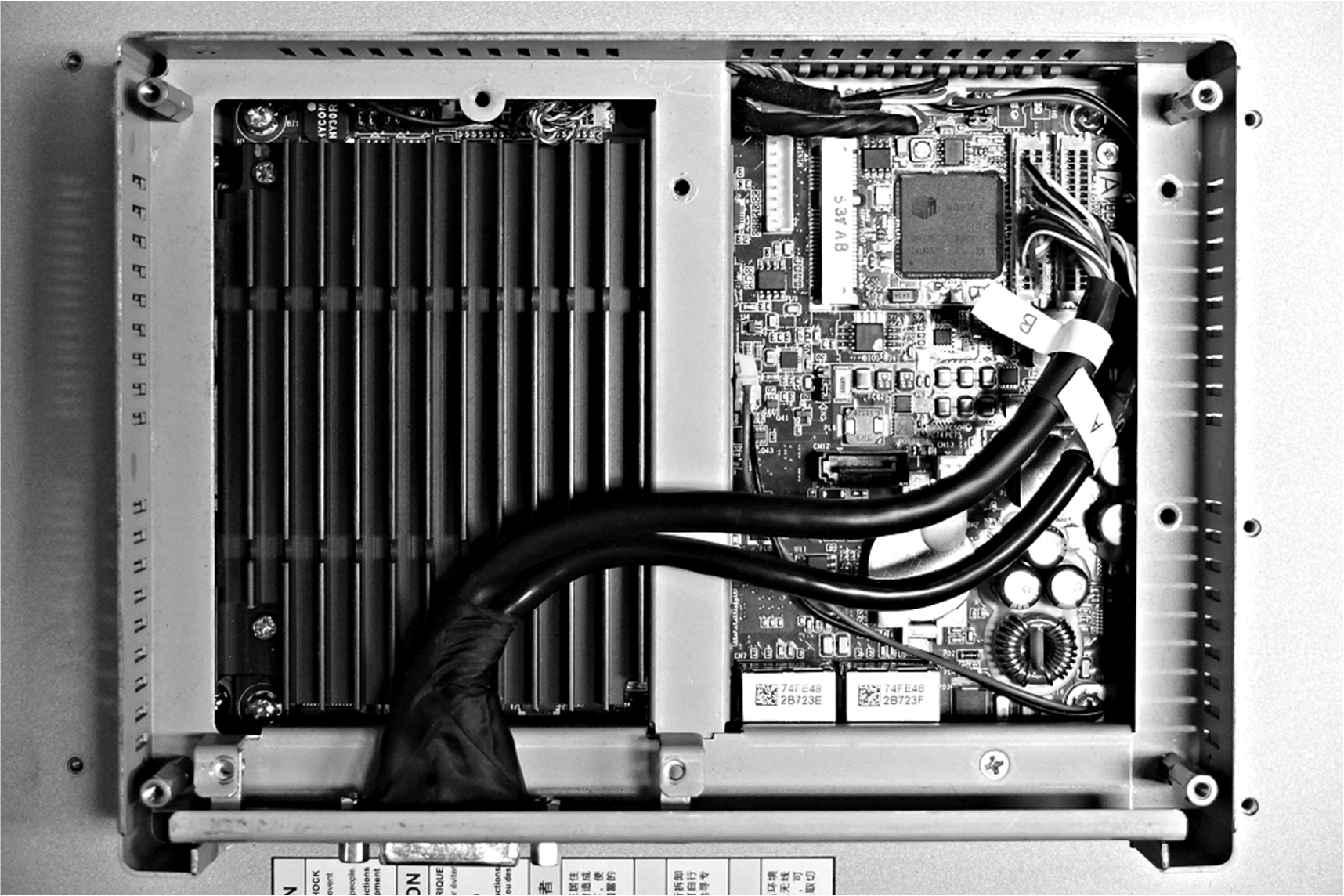

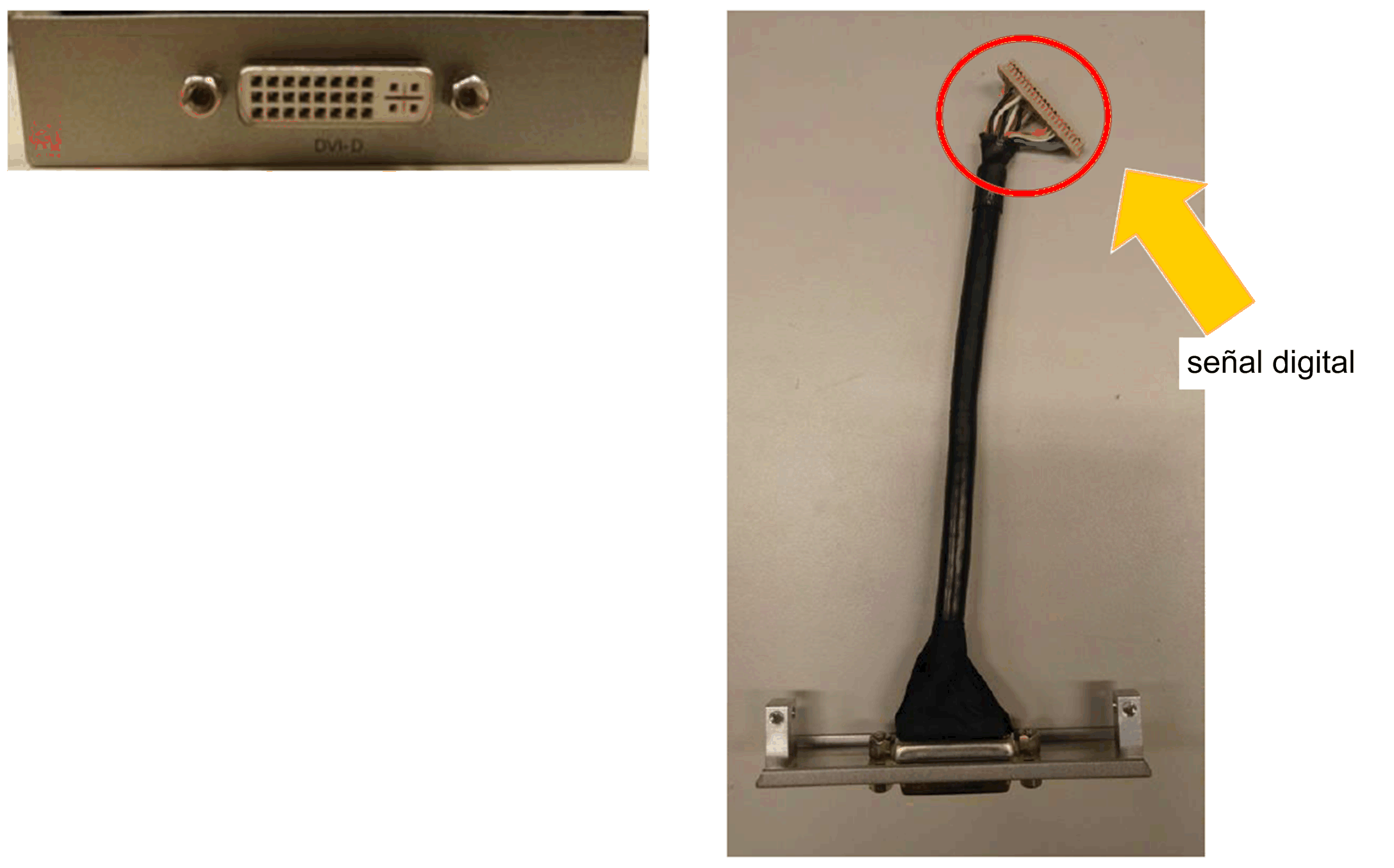

S-Panel PC y HMIYMINVGADVID1 (con 1 DVI-D):

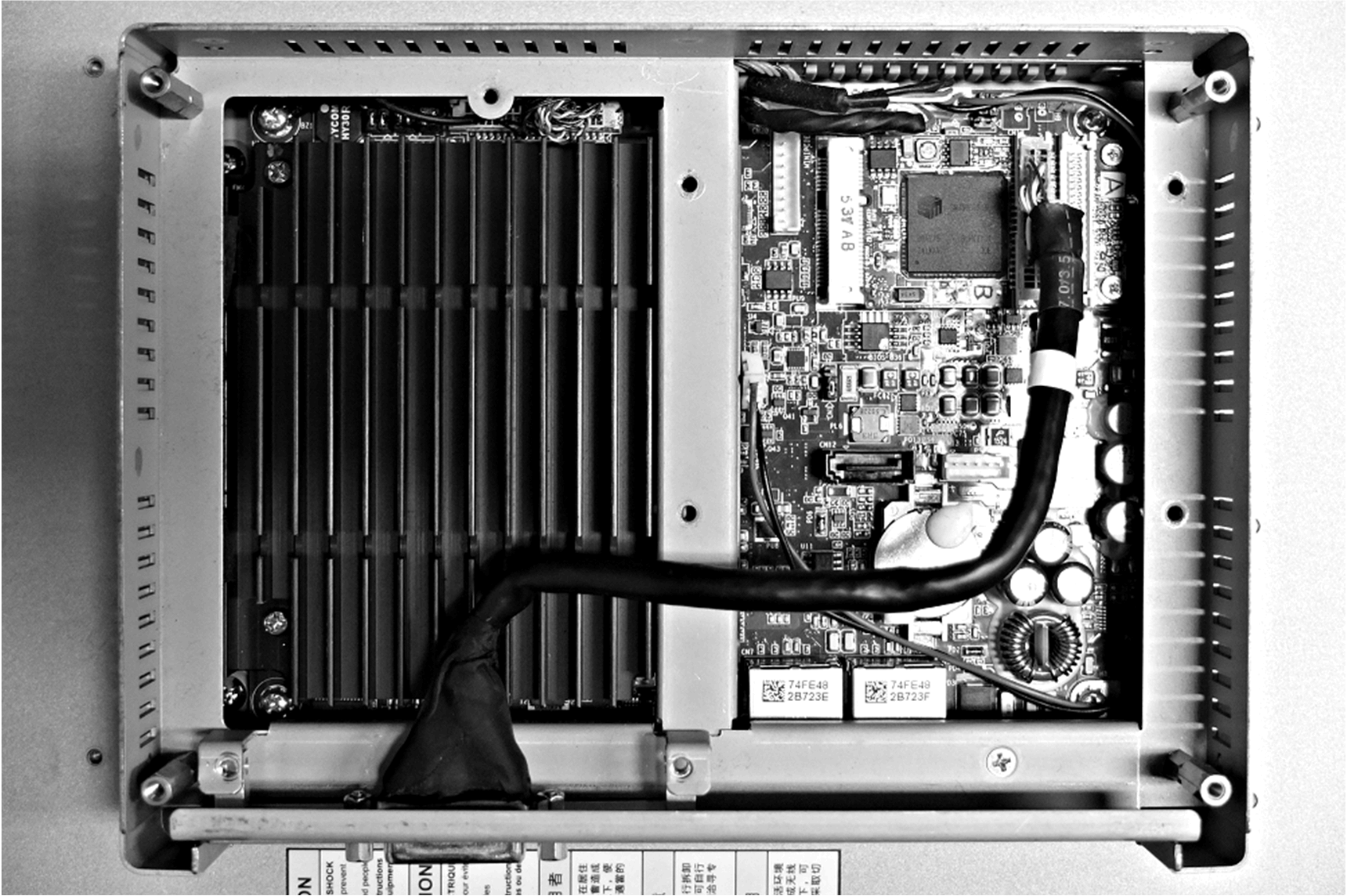

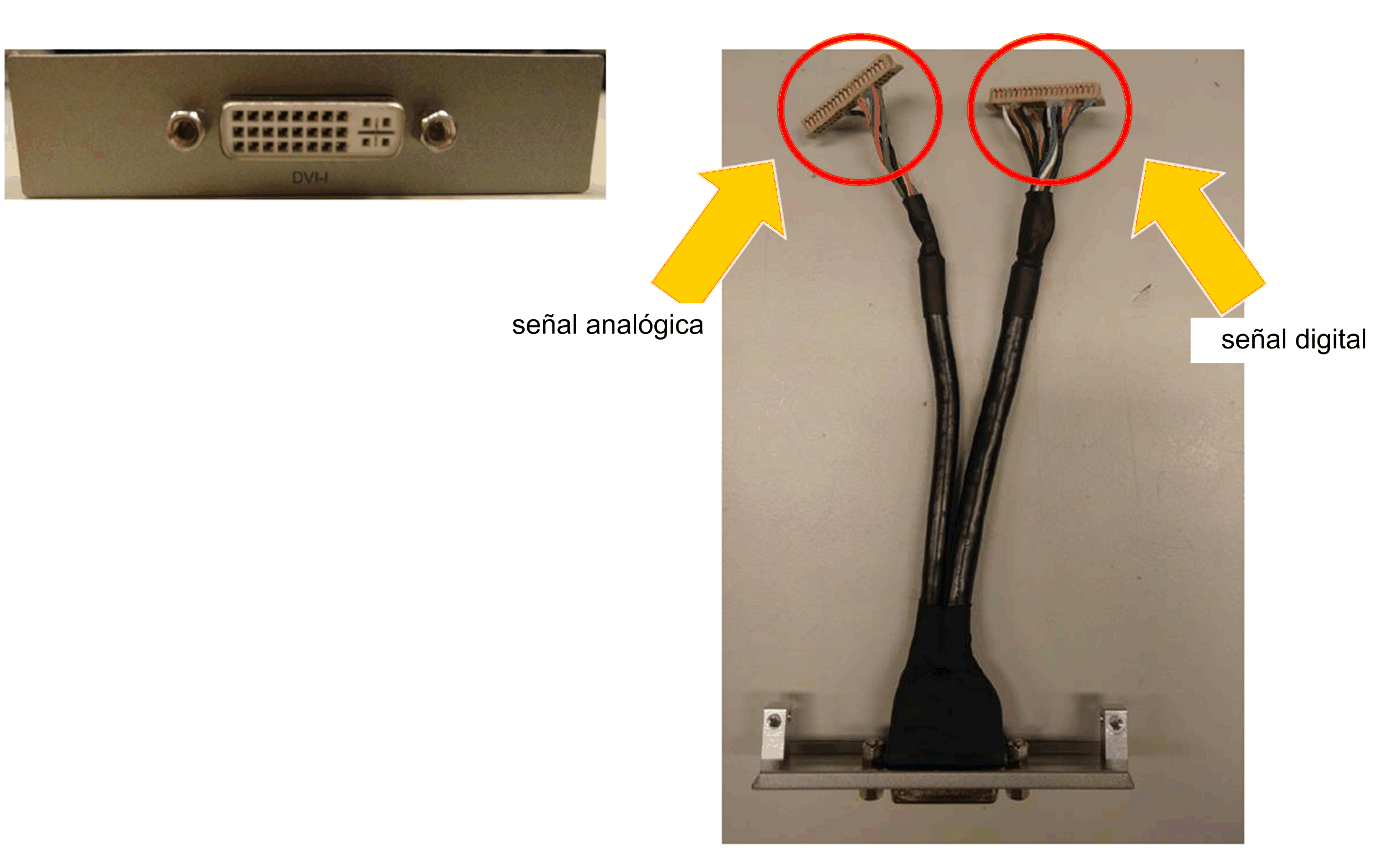

S-Panel PC y HMIYMINDVII1:






Instalación de la interfaz

Antes de instalar o extraer una tarjeta mini PCIe, apague el sistema operativo Windows correctamente y desconecte la alimentación del dispositivo.

AVISO

DESCARGA ELECTROSTÁTICA

Adopte las medidas de protección necesarias contra descargas electrostáticas antes de intentar retirar la cubierta de Magelis Industrial PC.

El incumplimiento de estas instrucciones puede causar daño al equipo.

Caution_Color.gifATENCIÓN

HARDWARE SUELTO O CON PAR DE APRIETE EXCESIVO

oNo aplique un par de apriete superior a 0,5 Nm (4.5 lb-in) al apretar los tornillos de los elementos de fijación de instalación, de la envolvente, de los accesorios o del bloque de terminales. Si aprieta demasiado los tornillos, puede dañar la sujeción de la instalación.

oCuando fije o retire los tornillos, asegúrese de que no se caigan dentro del chasis de la unidad Magelis Industrial PC.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

NOTA: Desconecte la alimentación antes de realizar este procedimiento.

En la tabla se describe cómo instalar una interfaz VGA o DVI:

Paso

Acción

1

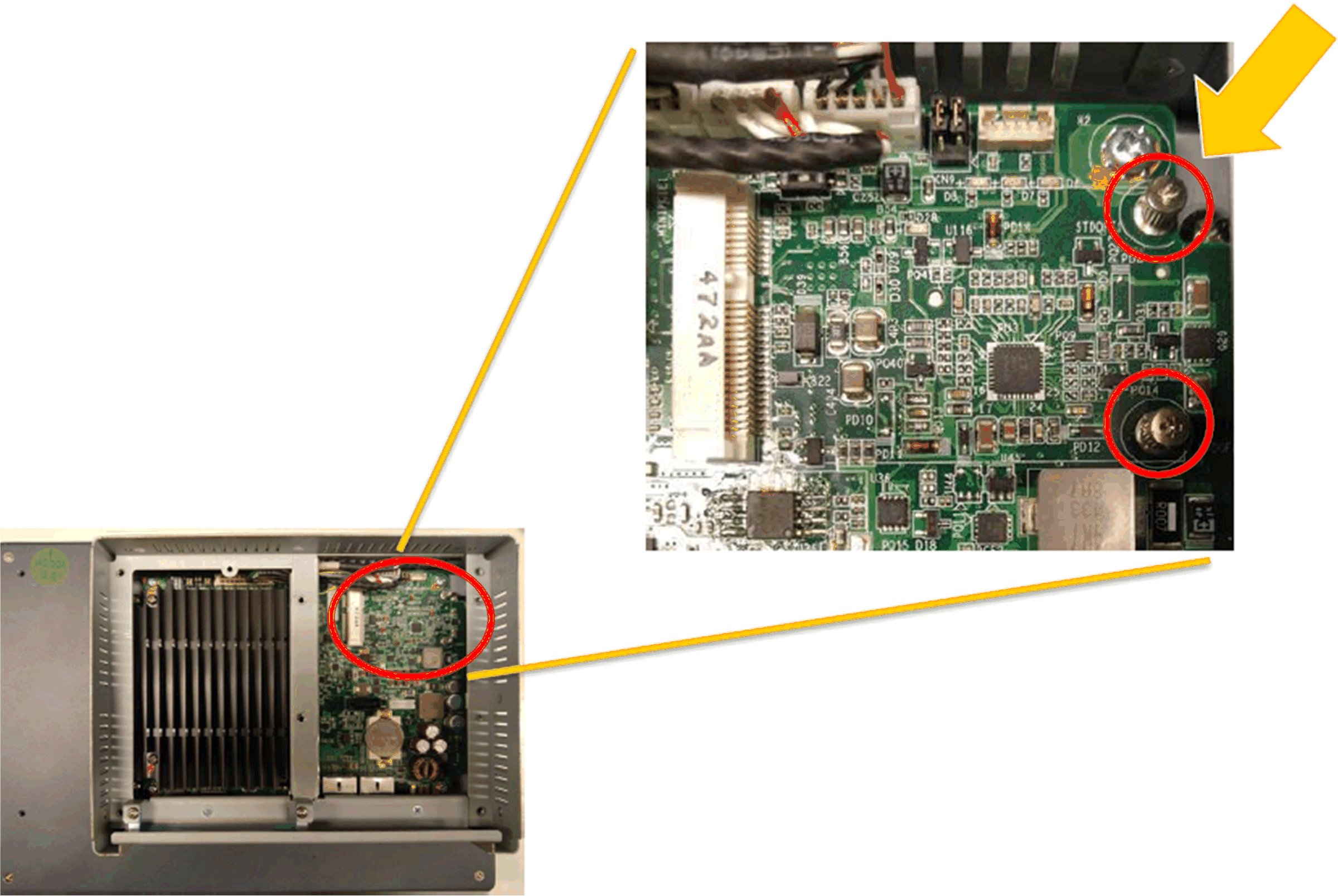

Retire el tornillo de la placa base:






2

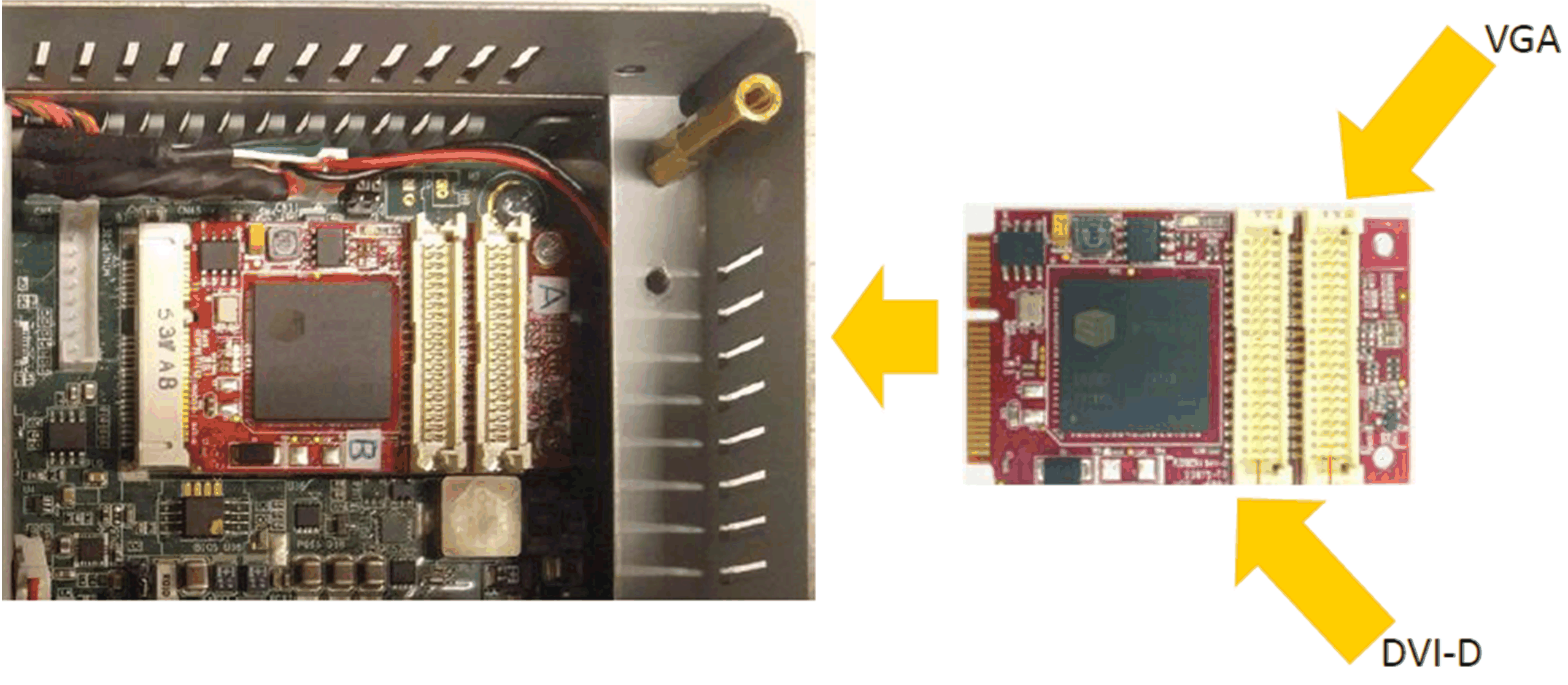

Instale la tarjeta mini PCIe en S-Panel PC:






3

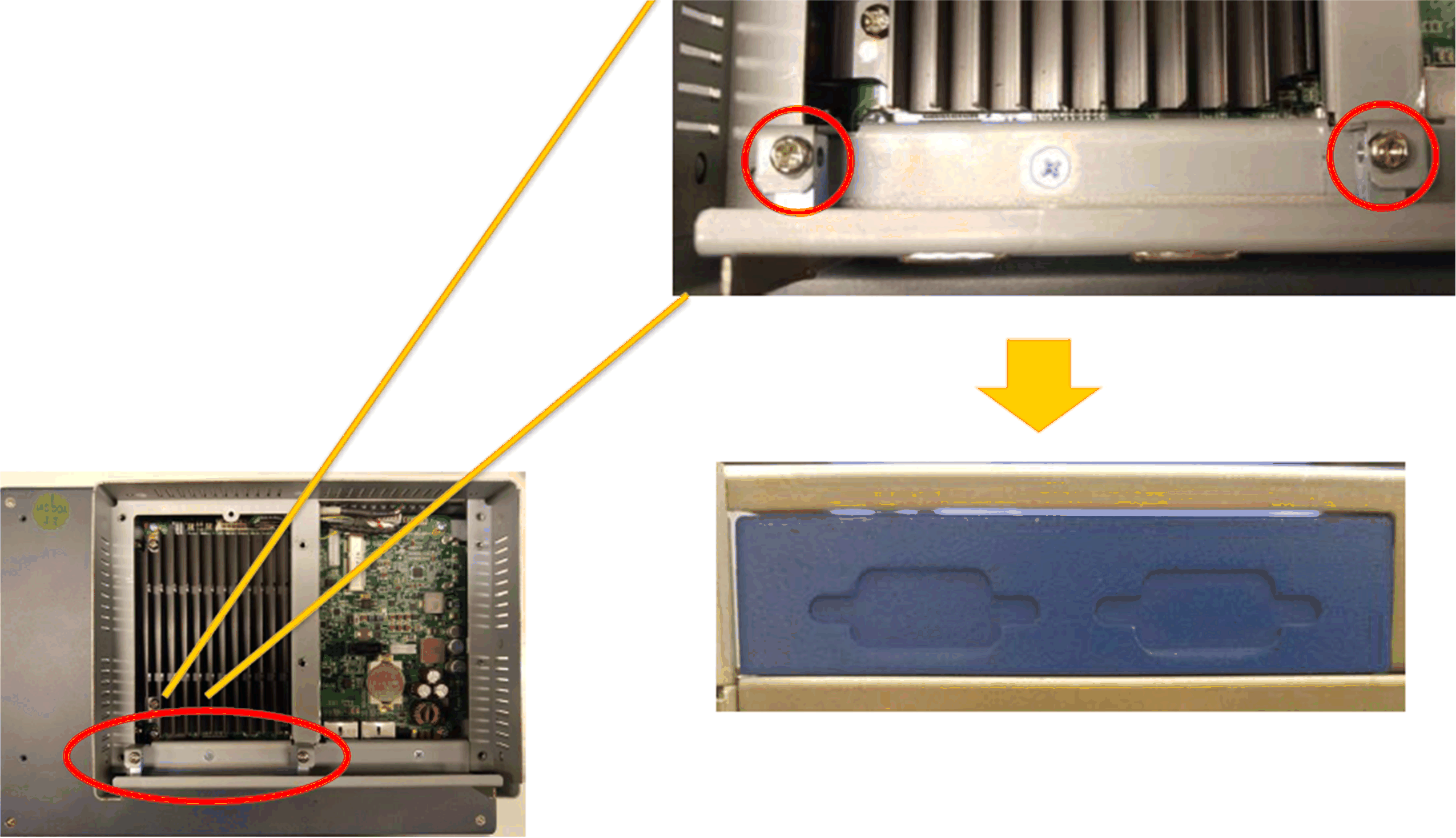

Retire el soporte de interfaz opcional:






4

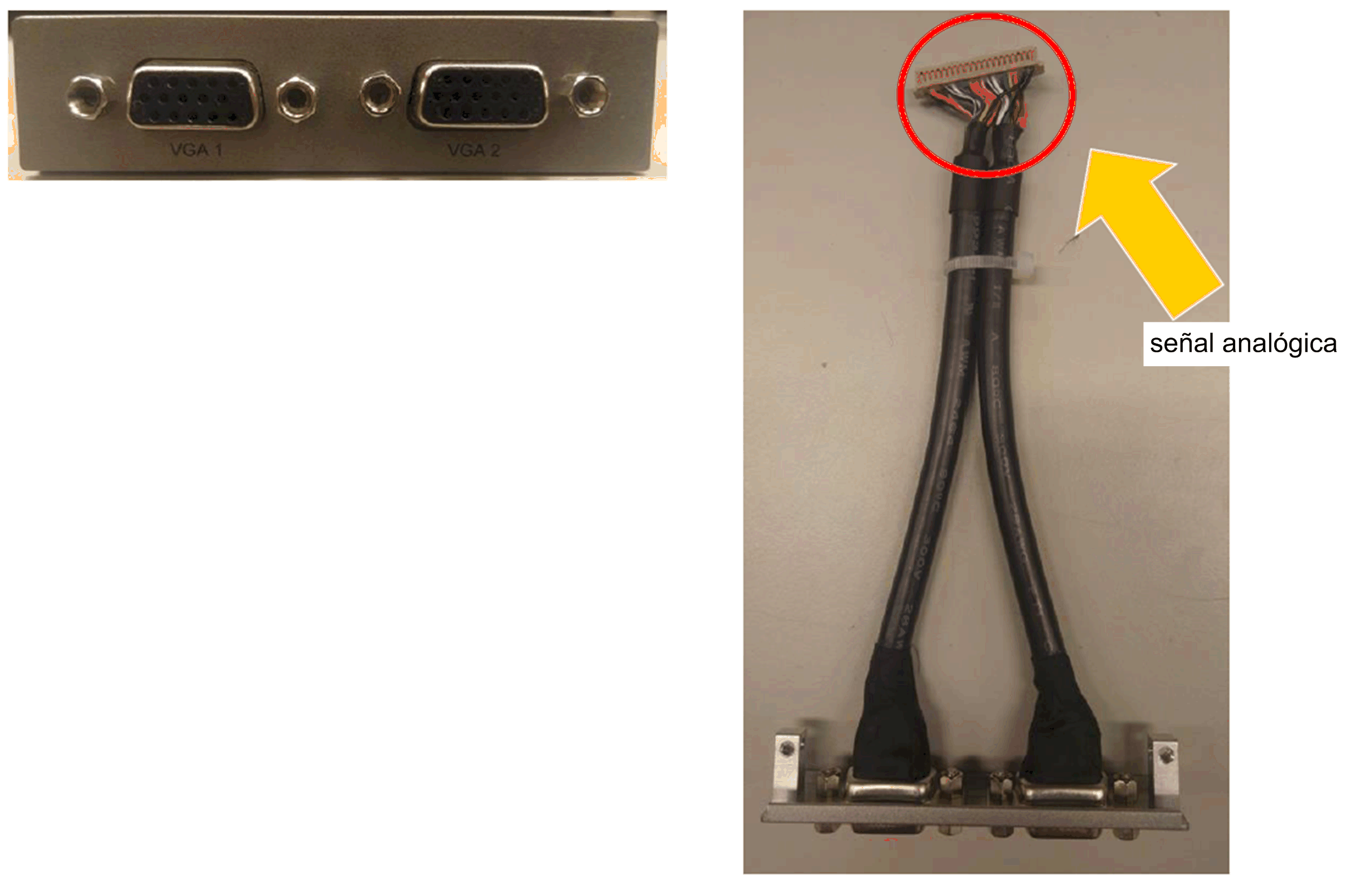

2 interfaces VGA

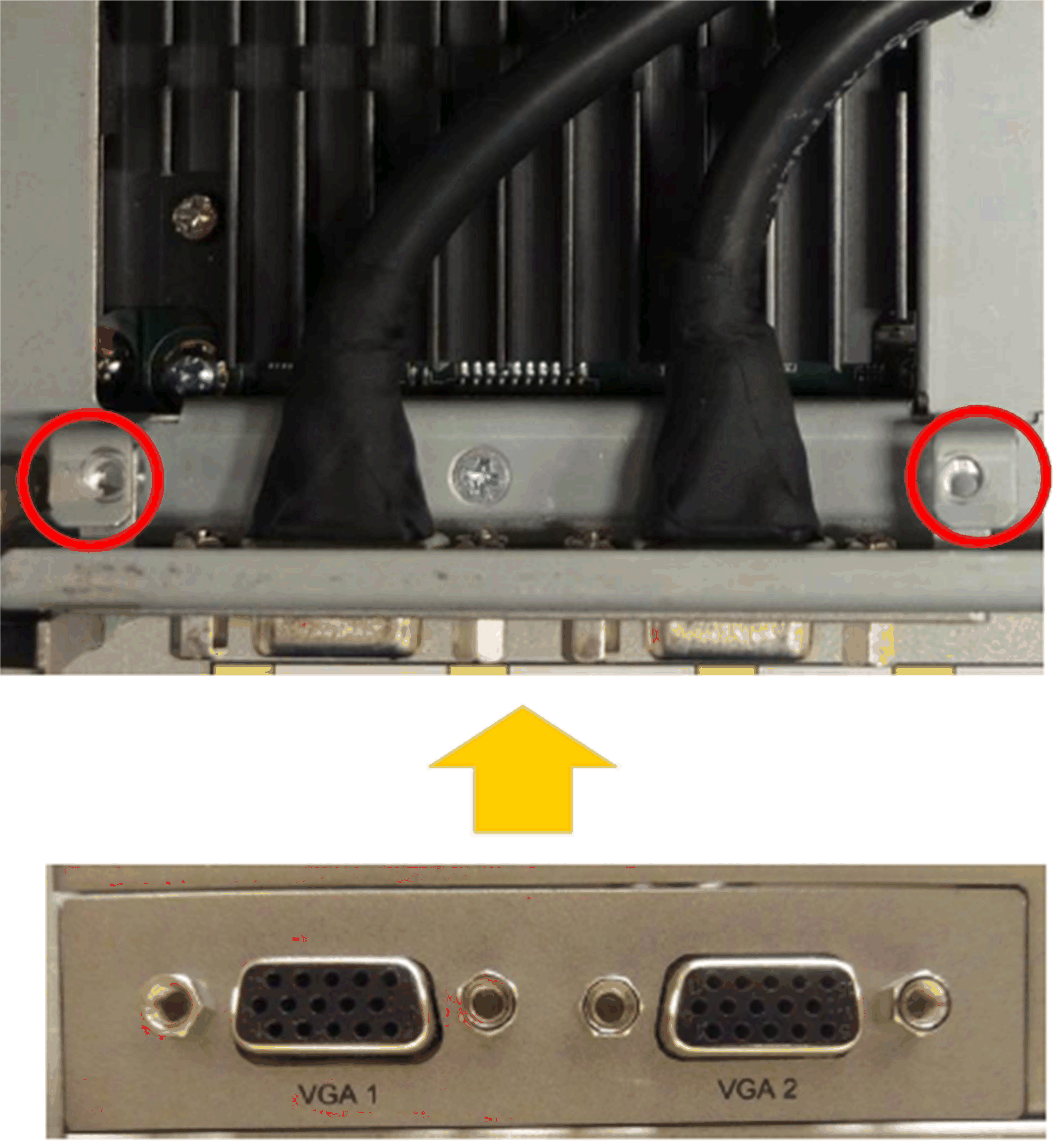

Instale el soporte para 2 interfaces VGA en S-Panel PC:






Continuación

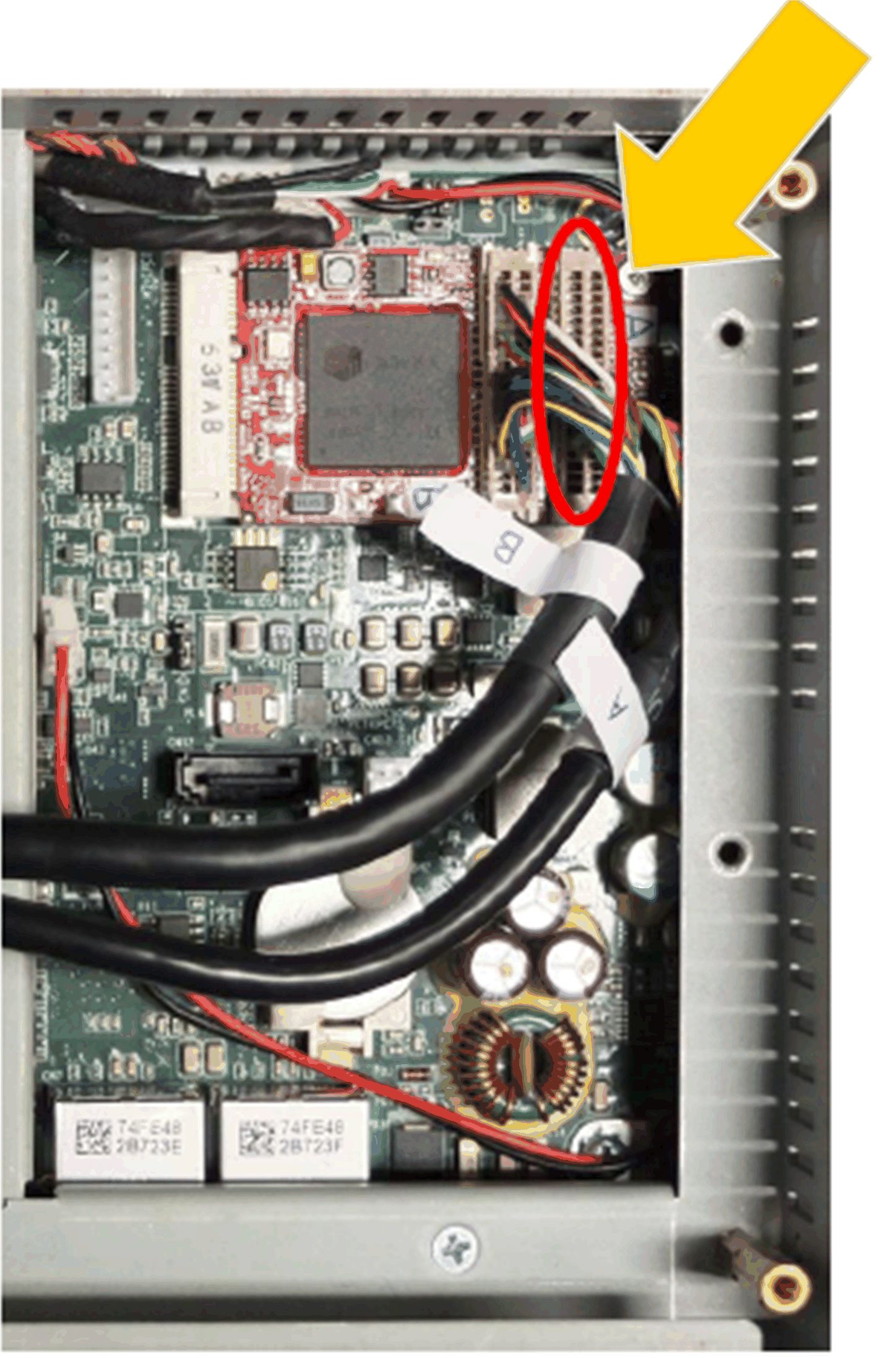

Conecte el cable (admite 2 interfaces VGA):






5

Interfaz DVI-D:

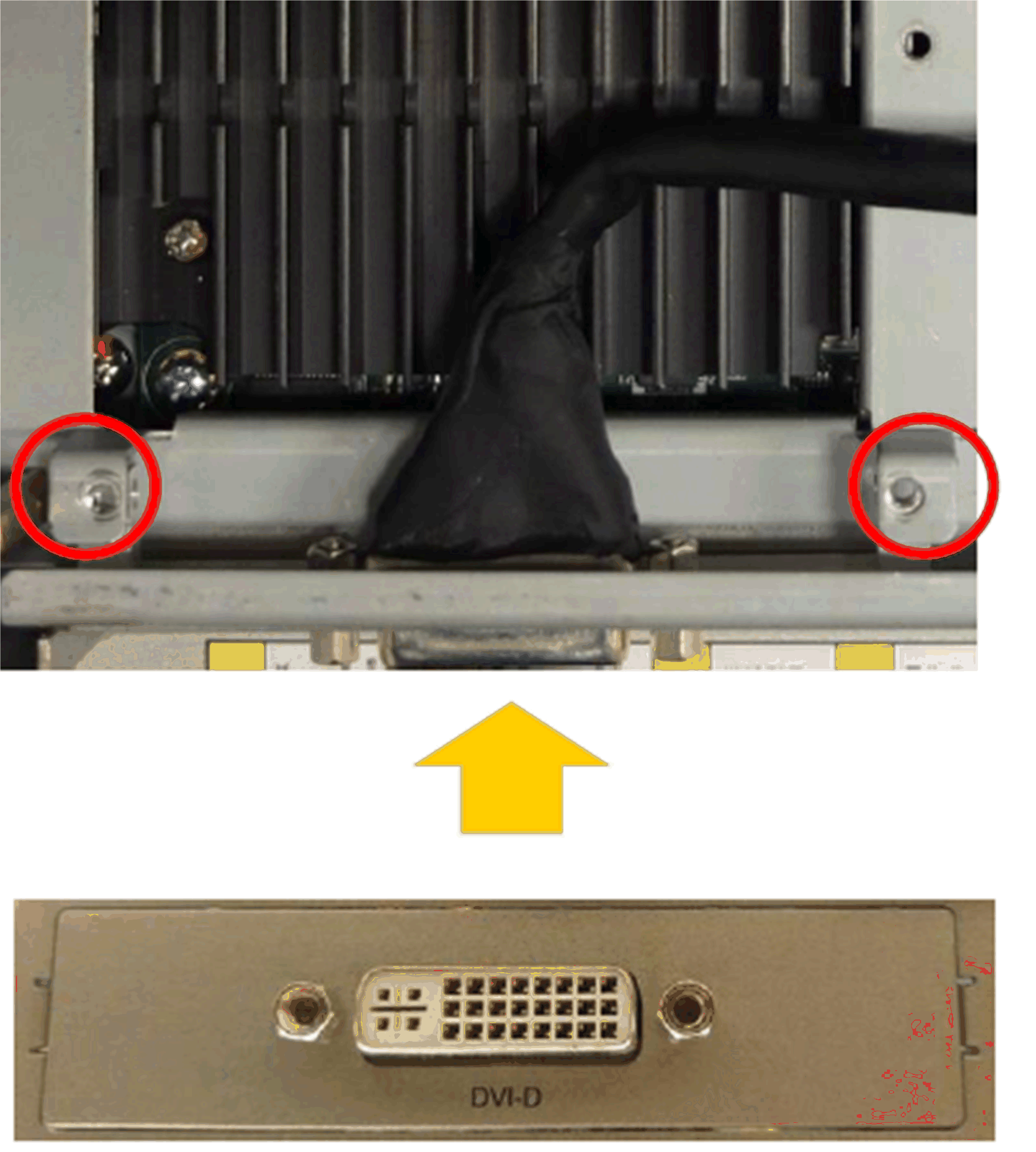

Instale el soporte de interfaz DVI-D en S-Panel PC:






Continuación

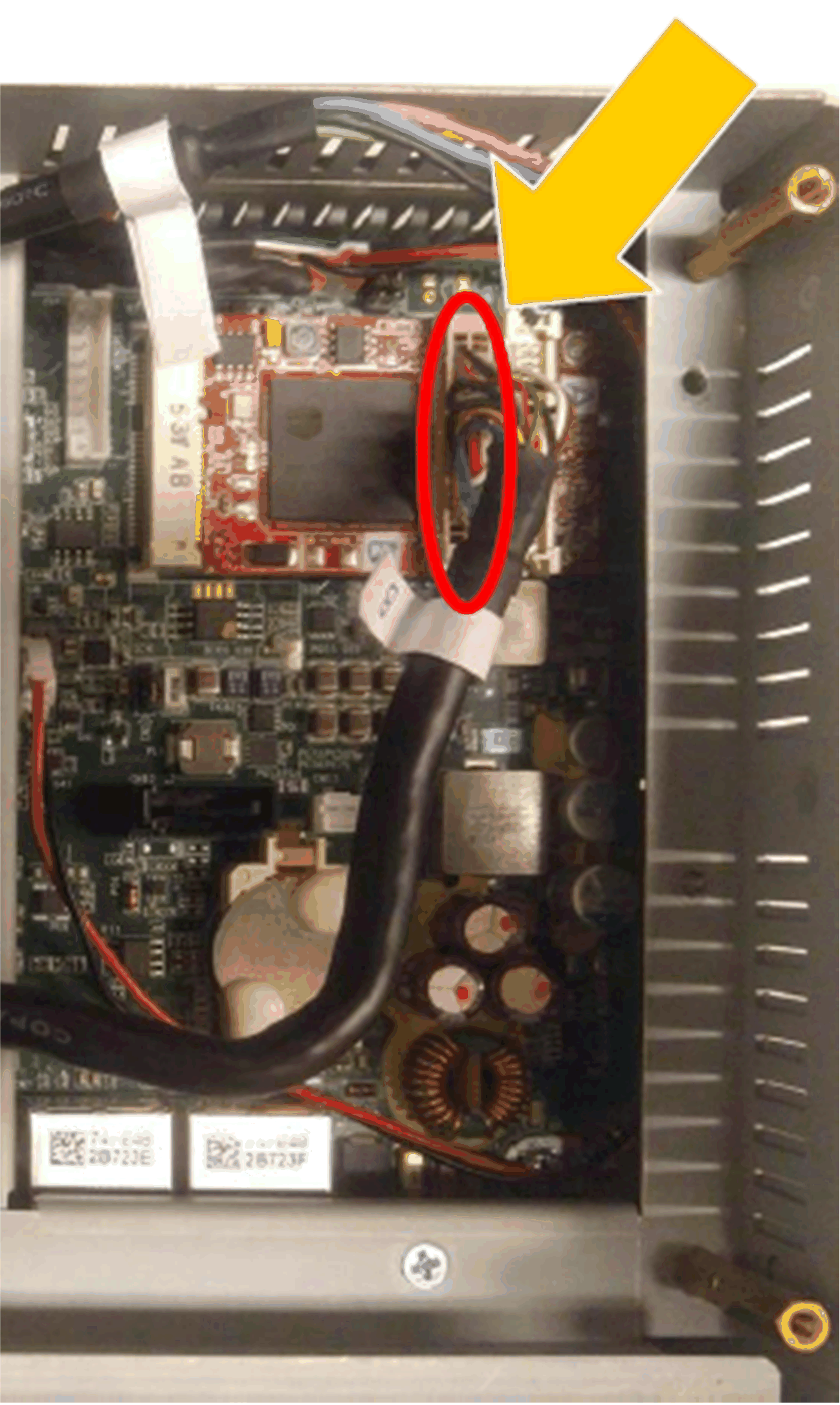

Conecte el cable (admite interfaz DVI-D):






6

Interfaz DVI-I:

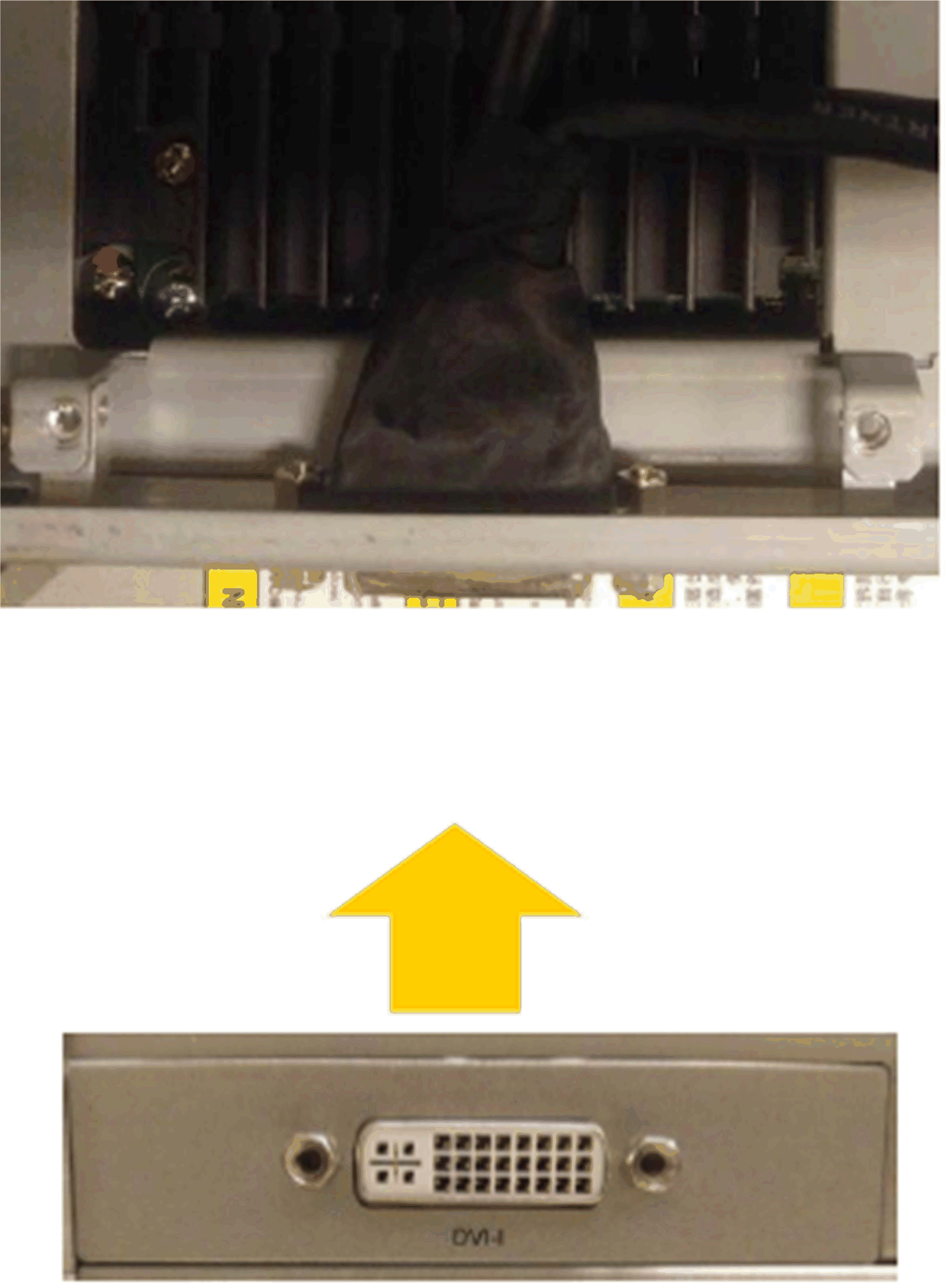

Instale el soporte de interfaz DVI-I en S-Panel PC:






Continuación

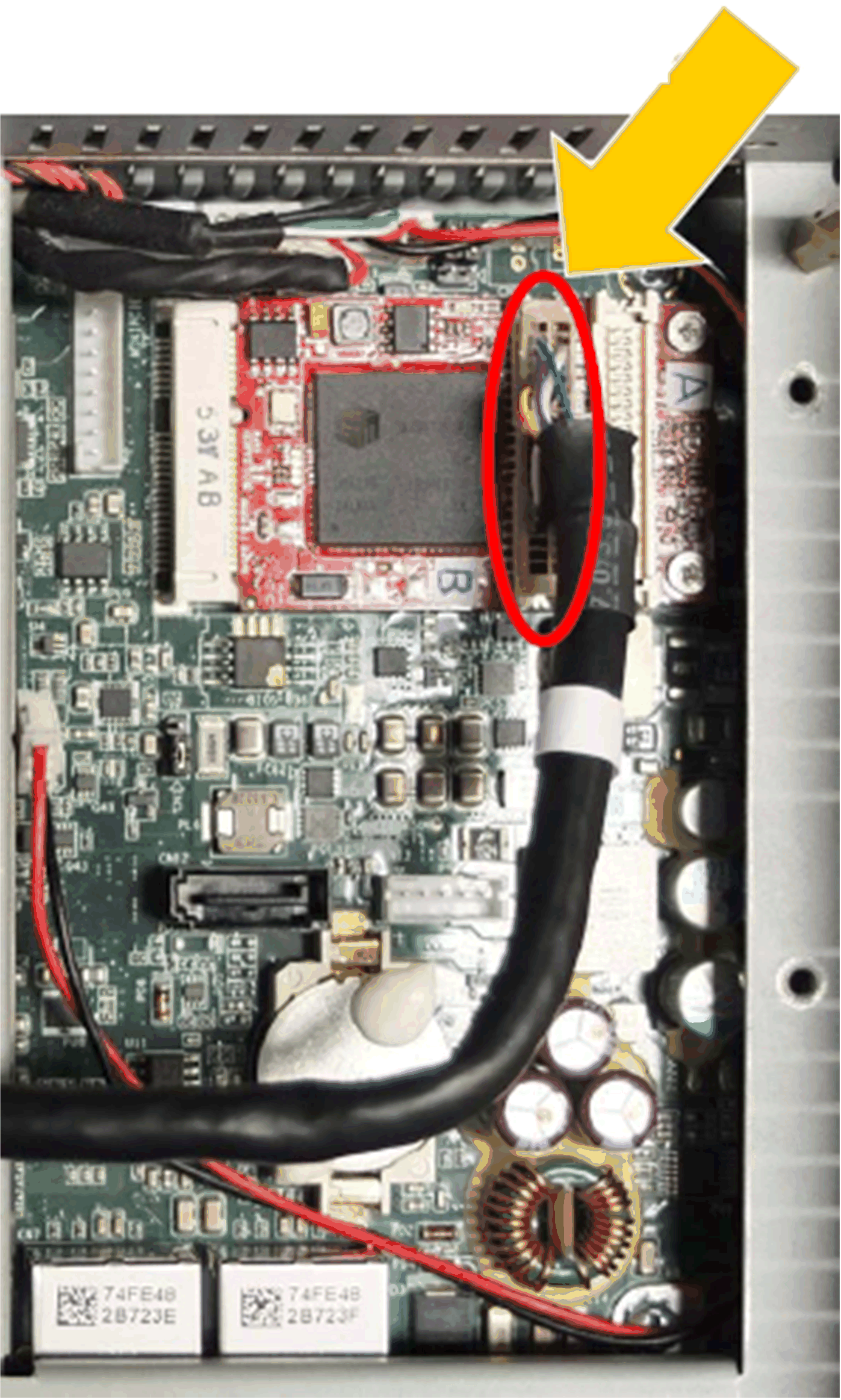

Conecte el cable (señal digital):






Conecte el cable (señal analógica):
