El comando CFC > se utiliza para dar a un bloque seleccionado (posición del cursor 3) una entrada booleana de habilitación adicional ENEN y una salida booleana ENOENO (habilitación de salida).
Ejemplo: Módulo ADD con EN/ENO
En este ejemplo, ADD sólo se ejecutará si la variable booleana condition = TRUE. VarOut se establecerá en TRUE después de la ejecución de ADD. Tenga en cuenta que, si la condición cambia a FALSE, ADD ya no se ejecutará más y VarOut se establecerá en FALSE.

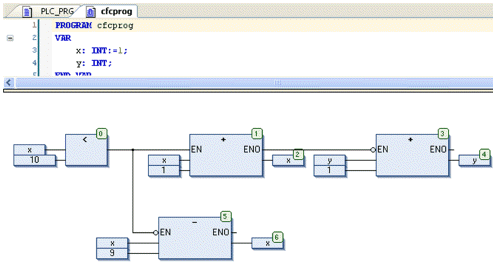

En el ejemplo se muestra cómo el valor ENO se puede utilizar para otros bloques.
Para este ejemplo, inicialice x con 1. Los números de la esquina derecha de los módulos indican el orden en el que se ejecutan los comandos.
Mientras x sea menor que 10 (0), se incrementará en uno (1). En cuanto x = 10, la salida de LT (0) entregará el valor FALSE y se ejecutarán SUB (5) y ADD (3). x se establecerá de nuevo en el valor 1 e y se incrementará en 1. LT (0) se ejecutará de nuevo siempre y cuando x sea menor que 10. De este modo, y cuenta cuántas veces x pasa a través del rango de valores de 1 a 10.
