MUL

Descripción general

Operador IEC para multiplicación de variables

Tipos permitidos

oBYTE

oWORD

oDWORD

oLWORD

oSINT

oUSINT

oINT

oUINT

oDINT

oUDINT

oLINT

oULINT

oREAL

oLREAL

oTIME

Las variables TIME se pueden multiplicar por variables de enteros.

En el editor FBD/LD, el operador MUL es un módulo ampliable. Esto significa que se puede usar un módulo con varias entradas en lugar de una serie de módulos MUL concatenados. Use el comando Insertar entrada de módulo para añadir más entradas. El número es ilimitado.

Ejemplo en IL

LD     7
MUL    2     ,
       4     ,
       7
ST     Var1

Ejemplo en ST

var1 := 7*2*4*7;

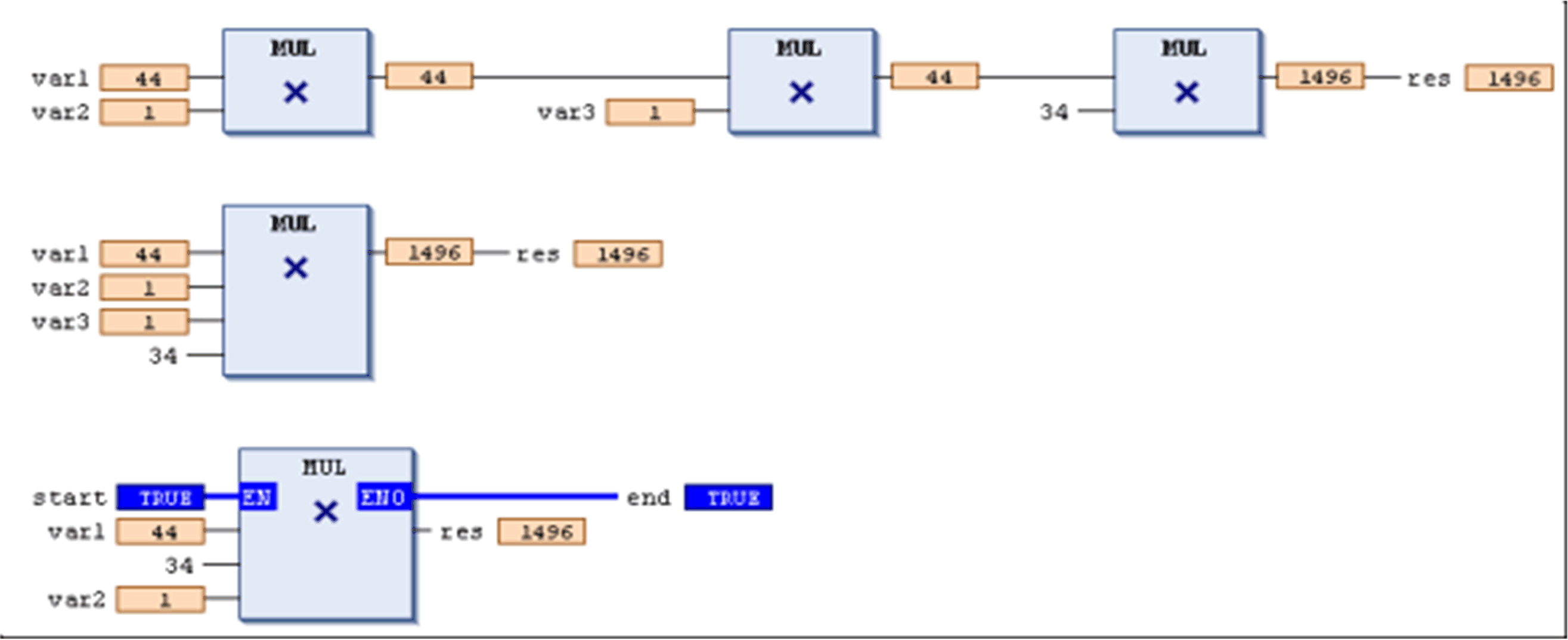

Ejemplos en FBD



1.   series de módulos MUL

2.   módulo MUL ampliado

3.   módulo MUL con parámetros EN/ENO
