DigitalIO - Descripción funcional
|
Tipo: |
Bloque de funciones |
|
Disponible desde: |
V1.0.0.0 |

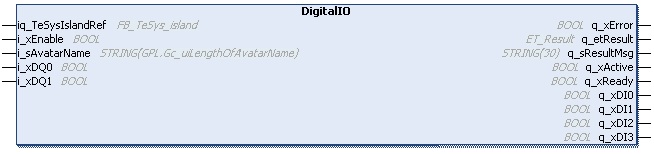

El bloque de funciones DigitalIO proporciona información acerca del avatar de E/S digitales con cuatro entradas y dos salidas.
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Referencia al dispositivo TeSys island. |
|
i_xEnable |
BOOL |
Un flanco ascendente de la entrada i_xEnable inicia el intercambio de datos cíclicos y acíclicos entre el bloque de funciones y el avatar seleccionado. Mientras i_xEnable se mantenga en TRUE, los datos cíclicos se intercambiarán en cada ciclo del controlador, mientras que los parámetros acíclicos se actualizarán en el orden en que se hayan definido en el bloque de funciones. Un flanco descendente de la entrada i_xEnable detiene el intercambio de datos y los comandos acíclicos que estén activos. Consulte Comportamiento de los bloques de funciones con la entrada i_xEnable. |
|
i_sAvatarName |
Referencia al avatar definido en la configuración de TeSys island. |
|
|
i_xDQ0 |
BOOL |
Si esta entrada está ajustada en TRUE, significa que la salida digital 0 está ajustada en TRUE. |
|
i_xDQ1 |
BOOL |
Si esta entrada está ajustada en TRUE, significa que la salida digital 1 está ajustada en TRUE. |
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xError |
BOOL |
Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg. |
|
q_etResult |
Proporciona información de diagnóstico y estado en forma de valor numérico. |
|
|
q_sResultMsg |
STRING[30] |
Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto. |
|
q_xActive |
BOOL |
Si el bloque de funciones está activo, esta salida se establece en TRUE. |
|
q_xReady |
BOOL |
Indica TRUE si el bloque de funciones está preparado para recibir un comando de ejecución. |
|
q_xDI0 |
BOOL |
Si esta salida está ajustada en TRUE, significa que la entrada digital 0 del avatar de E/S digitales está ajustada en TRUE. |
|
q_xDI1 |
BOOL |
Si esta salida está ajustada en TRUE, significa que la entrada digital 1 del avatar de E/S digitales está ajustada en TRUE. |
|
q_xDI2 |
BOOL |
Si esta salida está ajustada en TRUE, significa que la entrada digital 2 del avatar de E/S digitales está ajustada en TRUE. |
|
q_xDI3 |
BOOL |
Si esta salida está ajustada en TRUE, significa que la entrada digital 3 del avatar de E/S digitales está ajustada en TRUE. |
