Tipo:

Bloque de funciones

Disponible desde:

V1.0.0.0

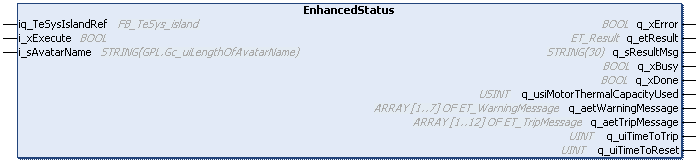

iq_TeSysIslandRef

FB_TeSys_island

Referencia al dispositivo TeSys island.

i_xExecute

BOOL

El bloque de funciones inicia la ejecución en un flanco ascendente de esta entrada. Las salidas q_xDone, q_xError, q_etResult y q_etResultMsg se restablecen con el flanco descendente de i_xExecute. Consulte Comportamiento de los bloques de funciones con la entrada i_xExecute.

i_sAvatarName

STRING(GPL.Gc_uiLengthOfAvatarName)

Referencia al avatar definido en la configuración de TeSys island.

q_xDone

BOOL

Si esta salida está configurada en TRUE, la ejecución se ha completado correctamente.

q_xBusy

BOOL

Si esta salida está configurada en TRUE, la ejecución del bloque de funciones está en curso.

q_xError

BOOL

Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg.

q_etResult

ET_Result

Proporciona información de diagnóstico y estado en forma de valor numérico.

q_sResultMsg

STRING[30]

Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto.

q_usiThermalCapacity

USINT

Proporciona el porcentaje (%) de la capacidad térmica del motor que se ha utilizado.

q_aetWarningMsg

ARRAY OF ET_WarningMessage

Lista de mensajes de advertencia basada en las funciones de protección activas.

q_aetTripMsg

ARRAY OF ET_TripMessage

Lista de mensajes de disparo basada en las funciones de protección activas.

q_uiTimeToTrip

UINT

Tiempo estimado antes de que se produzca un disparo por sobrecarga térmica según las condiciones actuales.

(Unidad: s)

q_uiTimeToReset

UINT

Tiempo estimado de espera antes de poder restablecer un disparo por sobrecarga térmica.

(Unidad: s)
