Bloques de funciones de control del sistema

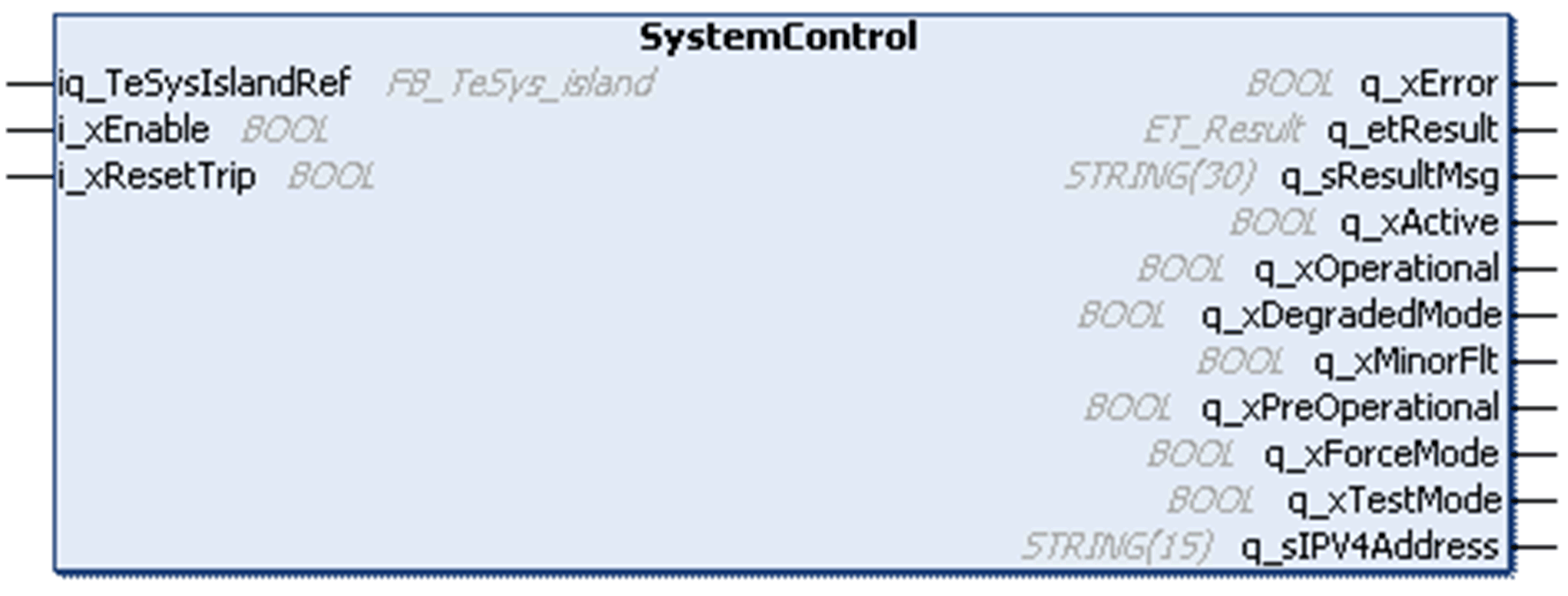

SystemControl - Descripción funcional
|
Tipo: |
Bloque de funciones |
|
Disponible desde: |
V1.0.0.0 |
El bloque de funciones SystemControl devuelve el estado del avatar del sistema.
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
iq_TeSysIslandRef |
Referencia al dispositivo TeSys island. |
|
|
i_xExecute |
BOOL |
El bloque de funciones inicia la ejecución en un flanco ascendente de esta entrada. Las salidas q_xDone, q_xError, q_etResult y q_etResultMsg se restablecen con el flanco descendente de i_xExecute. Consulte Comportamiento de los bloques de funciones con la entrada i_xExecute. |
|
i_xResetTrip |
BOOL |
Activa el restablecimiento del disparo para todos los avatars configurados. |
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xError |
BOOL |
Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg. |
|
q_etResult |
ET_Result |
Proporciona información de diagnóstico y estado en forma de valor numérico. |
|
q_sResultMsg |
STRING[30] |
Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto. |
|
q_xActive |
BOOL |
Si el bloque de funciones está activo, esta salida se establece en TRUE. |
|
q_xOperational |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Operativa. Para obtener información detallada sobre los estados de la máquina, consulte la Guía de funcionamiento de TeSys island. |
|
q_xDegradedMode |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Degradada. |
|
q_xMinorFlt |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Fallo leve. |
|
q_xPreoperational |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Preoperativa. |
|
q_xForceMode |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Forzado. |
|
q_xTestMode |
BOOL |
Si esta salida está ajustada en TRUE, significa que el avatar del sistema está en modalidad Prueba. |
|
q_udiIP4Address |
STRING[15] |
Dirección IP del acoplador de bus (obtenida del dispositivo TeSys island en el software EcoStruxure Machine Expert durante la inicialización). |
NOTA: La dirección IP también se proporciona como propiedad del dispositivo TeSys island. La dirección IP se actualiza durante la inicialización de la aplicación.

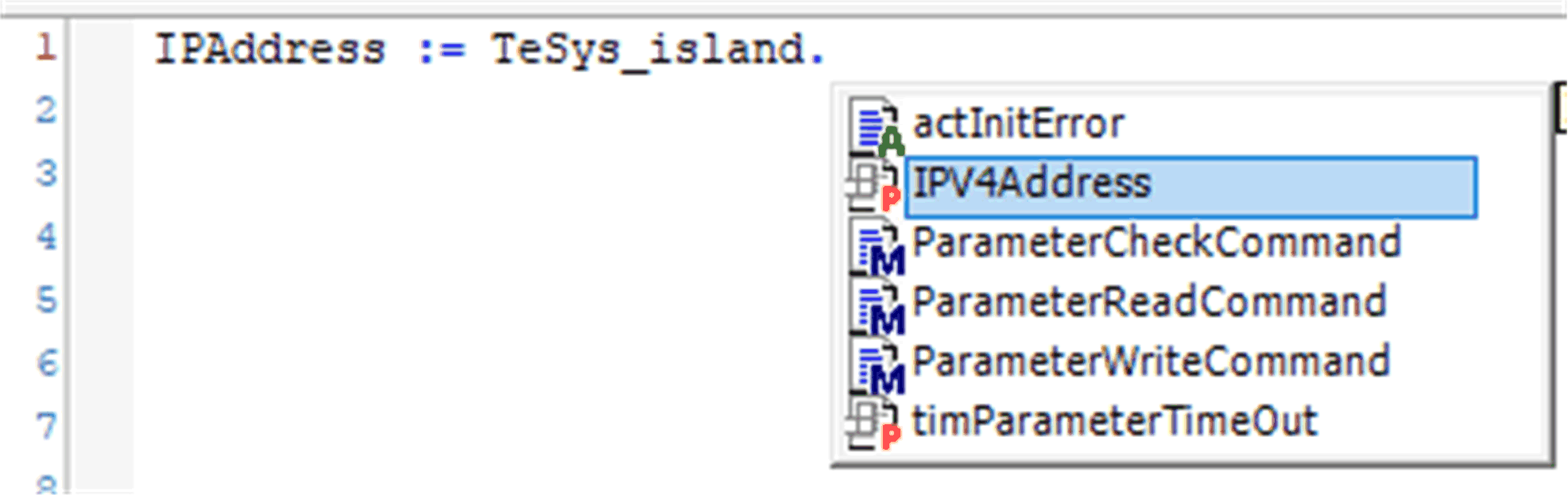

Ejemplo:
