ReadWarningCounters - Descripción funcional
|
Tipo: |
Bloque de funciones |
|
Disponible desde: |
V1.0.0.0 |

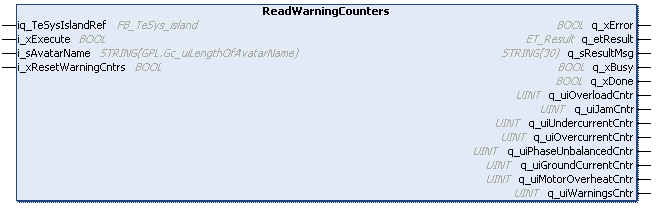

El bloque de funciones ReadWarningCounters devuelve los contadores de advertencias y restablece todos los contadores de advertencias del avatar seleccionado.
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Referencia al dispositivo TeSys island. |
|
i_xExecute |
BOOL |
El bloque de funciones inicia la ejecución en un flanco ascendente de esta entrada. Las salidas q_xDone, q_xError, q_etResult y q_etResultMsg se restablecen con el flanco descendente de i_xExecute. Consulte Comportamiento de los bloques de funciones con la entrada i_xExecute. |
|
i_sAvatarName |
Referencia al avatar definido en la configuración de TeSys island. |
|
|
i_xResetWarningCntrs |
BOOL |
Si esta entrada está ajustada en TRUE, se restablecerán todos los contadores de advertencias. |
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xError |
BOOL |
Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg. |
|
q_etResult |
Proporciona información de diagnóstico y estado en forma de valor numérico. |
|
|
q_sResultMsg |
STRING[30] |
Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto. |
|
q_xBusy |
BOOL |
Si esta salida está configurada en TRUE, la ejecución del bloque de funciones está en curso. |
|
q_xDone |
BOOL |
Si esta salida está configurada en TRUE, la ejecución se ha completado correctamente. |
|
q_uiOverloadCntr |
UINT |
Contador de mensajes informativos relacionados con la protección ante sobrecargas térmicas. |
|
q_uiJamCntr |
UINT |
Contador de mensajes informativos relacionados con la protección ante atascos. |
|
q_uiUndercurrentCntr |
UINT |
Contador de mensajes informativos relacionados con la protección ante infracorriente. |
|
q_uiOvercurrentCntr |
UINT |
Contador de mensajes informativos relacionados con la protección ante sobrecorriente. |
|
q_uiPhaseUnbalancedCntr |
UINT |
Contador de mensajes informativos relacionados con la protección ante desequilibrio de fase. |
|
q_uiGroundCurrentCntr |
UINT |
Contador de mensajes informativos relacionados con la protección ante corriente de tierra. |
|
q_uiMotorOverheatCntr |
UINT |
Contador de eventos de sobrecalentamiento del motor. |
|
q_uiWarningsCntr |
UINT |
Contador de mensajes informativos relacionadas con protecciones. |
