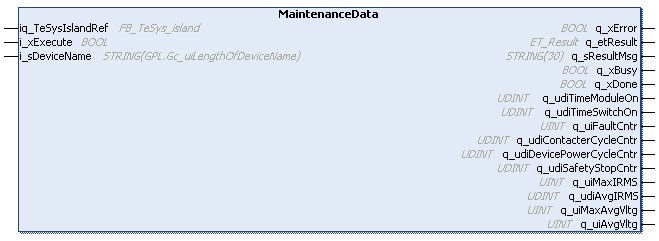

MaintenanceData - Descripción funcional
|
Tipo: |
Bloque de funciones |
|
Disponible desde: |
V1.0.0.0 |
El bloque de funciones MaintenanceData devuelve la información de mantenimiento de los dispositivos.
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
iq_TeSysIslandRef |
FB_TeSys_island |
Referencia al dispositivo TeSys island. |
|
i_xExecute |
BOOL |
El bloque de funciones inicia la ejecución en un flanco ascendente de esta entrada. Las salidas q_xDone, q_xError, q_etResult y q_etResultMsg se restablecen con el flanco descendente de i_xExecute. Consulte Comportamiento de los bloques de funciones con la entrada i_xExecute. |
|
i_sDeviceName |
Referencia al dispositivo definido en la configuración de TeSys island. |
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xError |
BOOL |
Si esta salida se establece en TRUE, se ha detectado un error. Para obtener información detallada, consulte q_etResult y q_etResultMsg. |
|
q_etResult |
Proporciona información de diagnóstico y estado en forma de valor numérico. |
|
|
q_sResultMsg |
STRING[30] |
Proporciona información adicional de diagnóstico y estado en forma de mensaje de texto. |
|
q_xBusy |
BOOL |
Si esta salida está configurada en TRUE, la ejecución del bloque de funciones está en curso. |
|
q_xDone |
BOOL |
Si esta salida está configurada en TRUE, la ejecución se ha completado correctamente. |
|
q_udiTimeModuleOn |
UDINT |
En este registro se indica el tiempo que el módulo ha permanecido encendido a lo largo de su vida útil (unidad: h). |
|
q_udiTimeSwitchOn |
UDINT |
En este registro se indica el tiempo durante el cual el contactor ha permanecido en estado cerrado (unidades en horas). |
|
q_uiFaultCntr |
UINT |
Con este registro se indica el número de veces que el módulo ha sufrido un error de dispositivo detectado (unidad: h). Este valor no incluye los errores del dispositivo detectados que impiden que la memoria no volátil quede guardada o que la dañan. |
|
q_udiContacterCycleCntr |
UDINT |
En este registro se indica el número de veces que el contactor ha recibido la orden de pasar a estado cerrado desde el estado abierto. |
|
q_udiContacterCycleCntr |
UDINT |
En este registro se indica el número de veces que se ha encendido el dispositivo. |
|
q_uiSafetyStopCntr |
UDINT |
Este valor indica el número de operaciones del relé reflector. |
|
q_uiMaxIRMS |
UDINT |
En este registro se indica la corriente máxima medida por el dispositivo en toda su vida útil. (Unidad: mA) |
|
q_udiAvgIRMS |
UDINT |
Indica el promedio de los valores más recientes de IRMS de la corriente de fase. (Unidad: mA) |
|
q_uiMaxAvgVRMS |
UDINT |
En este registro se indica la tensión máxima medida por el dispositivo en toda su vida útil. (Unidad: mV) |
|
q_uiAvgVRMS |
UDINT |
Promedio de tensión de IRMS en tres fases (unidad: mV). |
