DWORD_AS_WORD: División de la palabra doble en dos palabras
Bloque de funciones DWORD_AS_WORD

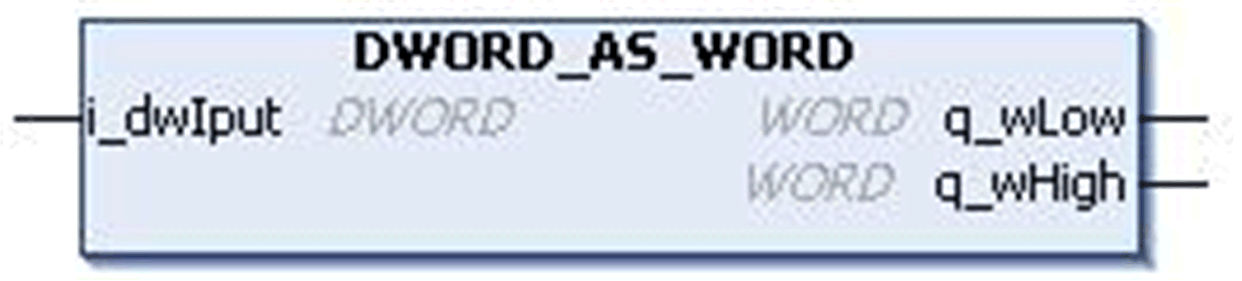

En esta figura se muestra el diagrama de pines del bloque de funciones DWORD_AS_WORD:
El bloque de funciones DWORD_AS_WORD convierte un valor de entrada del tipo de datos DWORD a salidas inferiores y superiores de tipo WORD.
La palabra doble de entrada de i_dwIput se divide en dos palabras, la palabra superior q_wHigh y la palabra inferior q_wLow.
Descripción de pines de entrada
En esta tabla se describen los pines de entrada del bloque de funciones DWORD_AS_WORD:
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
i_dwIput |
DWORD |
Valor de entrada Rango: 0...4294967295 |
Descripción de pines de salida
En esta tabla se describen los pines de salida del bloque de funciones DWORD_AS_WORD:
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_wLow |
WORD |
Valor de salida de la palabra inferior Rango: 0...65535 |
|
q_wHigh |
WORD |
Valor de salida de la palabra superior Rango: 0...65535 |
