SR_FlipFlop: Restablecer/establecer la entrada/salida Flip-Flop
Bloque de funciones SR_FlipFlop

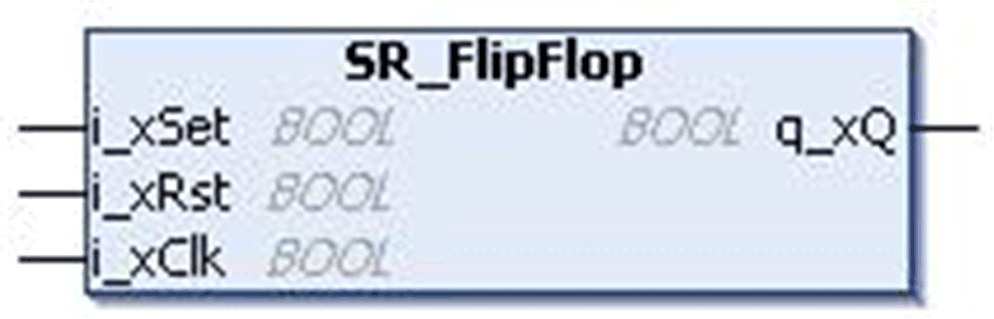

En esta figura se muestra el diagrama de pines del bloque de funciones SR_FlipFlop:
El bloque de funciones SR_FlipFlop implementa la tabla de decisión lógica para el flip-flop SR con la prioridad de establecimiento.
SR_FlipFlop se refiere a un flip-flop que obedece a esta tabla de decisión lógica:
|
i_xClk |
i_xSet |
i_xRst |
q_xQ(n+1) |
|---|---|---|---|
|
0 |
X |
X |
Q(n) |
|
1 |
0 |
0 |
Q(n) |
|
1 |
0 |
1 |
0 |
|
1 |
1 |
0 |
1 |
|
1 |
1 |
1 |
1 |
|
n ‘n’ es el estado actual y (n+1) es el siguiente estado. |
|||
Tiene dos entradas, una entrada para establecer: i_xSet y una entrada para restablecer: i_xRst. También tiene una salida: q_xQ. Cuando las entradas para establecer y restablecer son altas, se proporciona la prioridad para la entrada para establecer (i_xSet=1 y i_xRst=1).

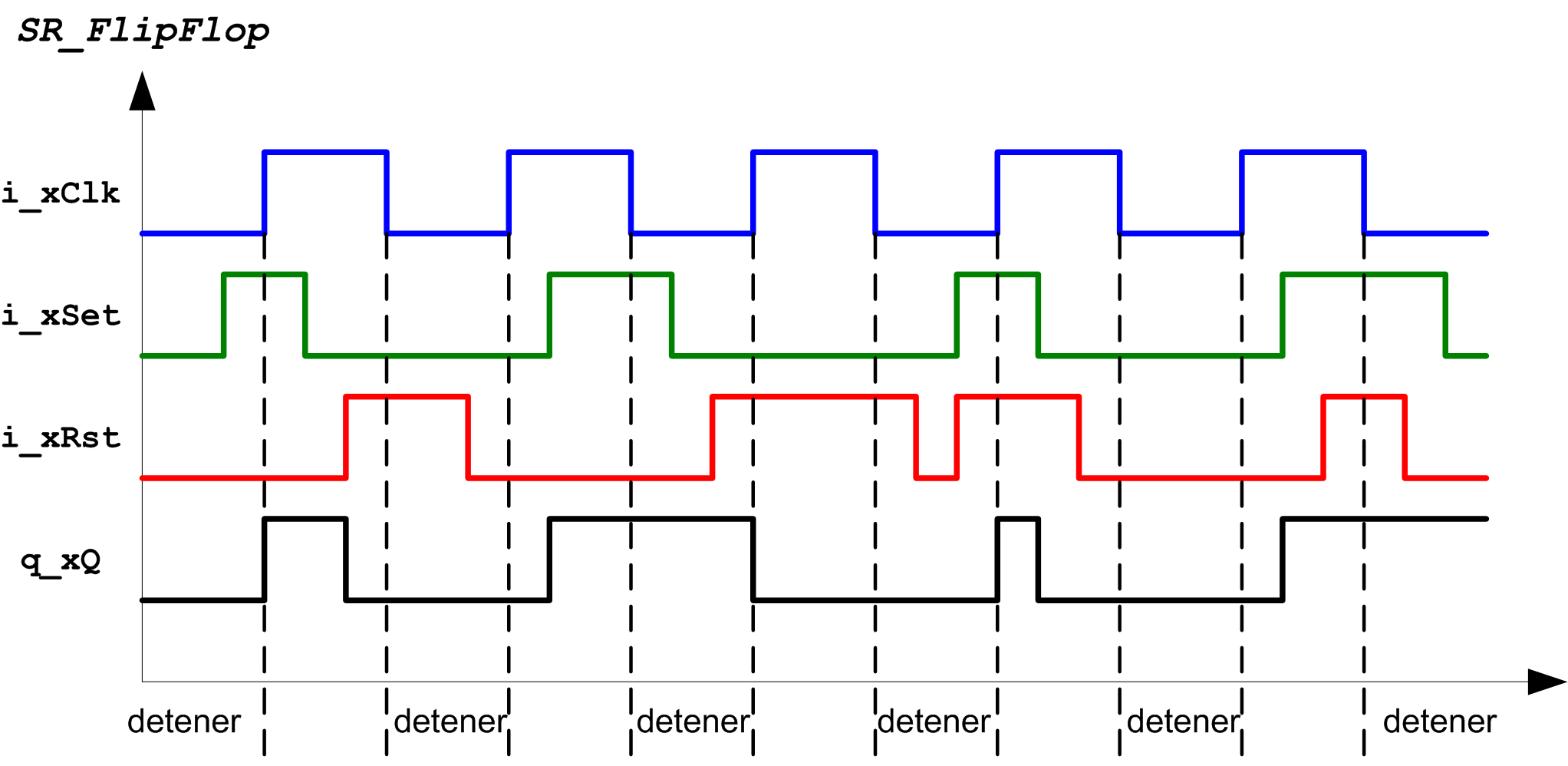

Tabla de decisión lógica representada como un diagrama de tiempos:
Descripción de pines de entrada
En esta tabla se describen los pines de entrada del bloque de funciones SR_FlipFlop:
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
i_xClk |
BOOL |
Verdadero: La señal del reloj está activa FALSE: Deshabilitada (configuración de fábrica) |
|
i_xSet |
BOOL |
Verdadero: Establece la salida de Flip-Flop FALSE: Deshabilitada (configuración de fábrica) |
|
i_xRst |
BOOL |
Verdadero: Restablece la salida de Flip-Flop FALSE: Deshabilitada (configuración de fábrica) |
Descripción de pines de salida
En esta tabla se describen los pines de salida del bloque de funciones SR_FlipFlop:
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xQ |
BOOL |
Salida de Flip-Flop |
