Toggle_FlipFlop: Alternancia de entrada/salida Flip-Flop
Bloque de funciones Toggle_FlipFlop

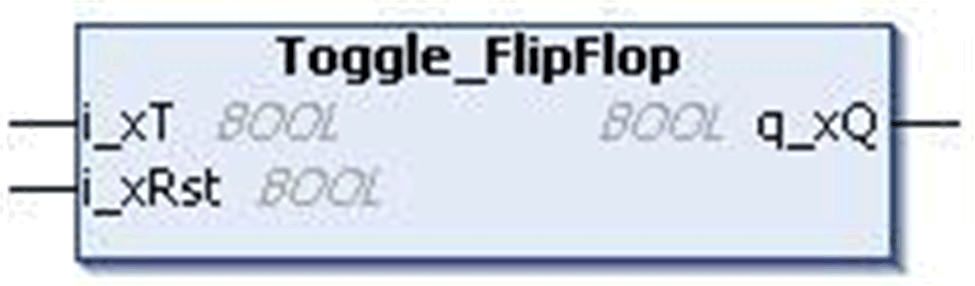

En esta figura se muestra el diagrama de pines del bloque de funciones Toggle_FlipFlop:
El bloque de funciones Toggle_FlipFlop implementa la tabla de decisión lógica para el flip-flop T(Toggle - alternar) con la prioridad de establecimiento.
Toggle_FlipFlop es un tipo de flip-flop que obedece a esta tabla de decisión lógica:
|
i_xRst |
i_xT(n-1) |
i_xT(n) |
q_xQ(n) |
q_xQ(n+1) |
|---|---|---|---|---|
|
0 |
0 |
0 |
X |
Q(n) |
|
0 |
0 |
1 |
0 |
1 |
|
0 |
0 |
1 |
1 |
0 |
|
0 |
1 |
x |
x |
Q(n) |
|
1 |
x |
x |
x |
0 |
|
n ‘n’ es el estado actual y (n+1) es el siguiente estado. |
||||
Tiene dos entradas: una entrada i_xT y una entrada para restablecer: i_xRst. También tiene una salida: q_xQ.
Descripción de pines de entrada
En esta tabla se describen los pines de entrada del bloque de funciones Toggle_FlipFlop:
|
Entrada |
Tipo de datos |
Descripción |
|---|---|---|
|
i_xT |
BOOL |
El flanco ascendente 0...1 alterna el flip-flop. Configuración de fábrica: FALSE |
|
i_xRst |
BOOL |
Verdadero: Restablece la salida de Flip-Flop FALSE: Deshabilitada (configuración de fábrica) |
Descripción de pines de salida
En esta tabla se describen los pines de salida del bloque de funciones Toggle_FlipFlop:
|
Salida |
Tipo de datos |
Descripción |
|---|---|---|
|
q_xQ |
BOOL |
Salida de Flip-Flop |
