Tome las siguientes precauciones cuando conecte a tierra la unidad.

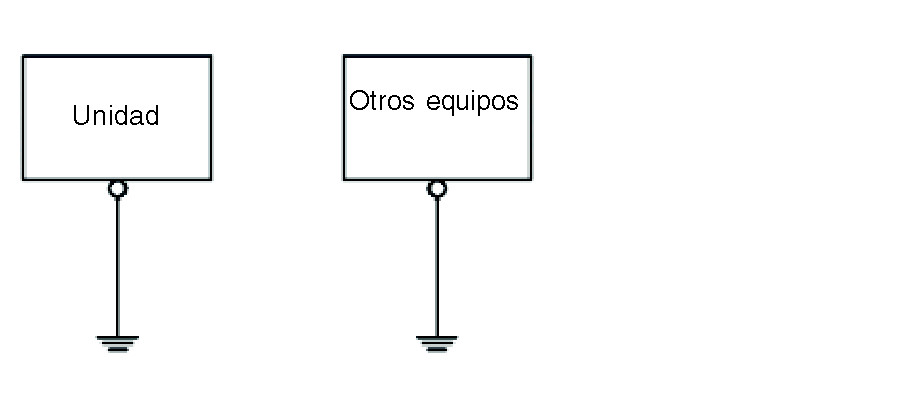

Conecte el terminal de toma de tierra del bastidor (FG) del conector de corriente a una toma de tierra exclusiva.
Procedimiento de conexión a tierra
|
Paso |
Acción |
|---|---|
|
1 |
Comprobar que la resistencia de tierra es inferior a 100 Ω. (1). |
|
2 |
El cable de FG debe contar con un área de sección transversal superior a 2 mm (0,08 pulg.) (1). Crear un punto de conexión tan cercano a la unidad como sea posible y acortar el cable todo lo que se pueda. Cuando utilice un cable de toma de tierra largo, sustituya el cable fino con uno más grueso y colóquelo en un conducto. |
|
3 |
Si el equipo no funciona correctamente cuando lo conecte a tierra, desconecte el cable de tierra del terminal FG. |
|
(1) Respete las normas locales. Asegúrese de que la conexión a tierra tenga una resistencia inferior a 100 Ω y que el cable de tierra tenga una sección transversal de al menos 2 mm2 o 14 AWG. |
|
Precauciones:
Si los dispositivos no están bien conectados a tierra, se puede crear una interferencia electromagnética (EMI). La interferencia electromagnética (EMI) puede provocar pérdidas de comunicación.
No utilice tomas de tierra comunes excepto para la configuración aprobada que se describe a continuación.

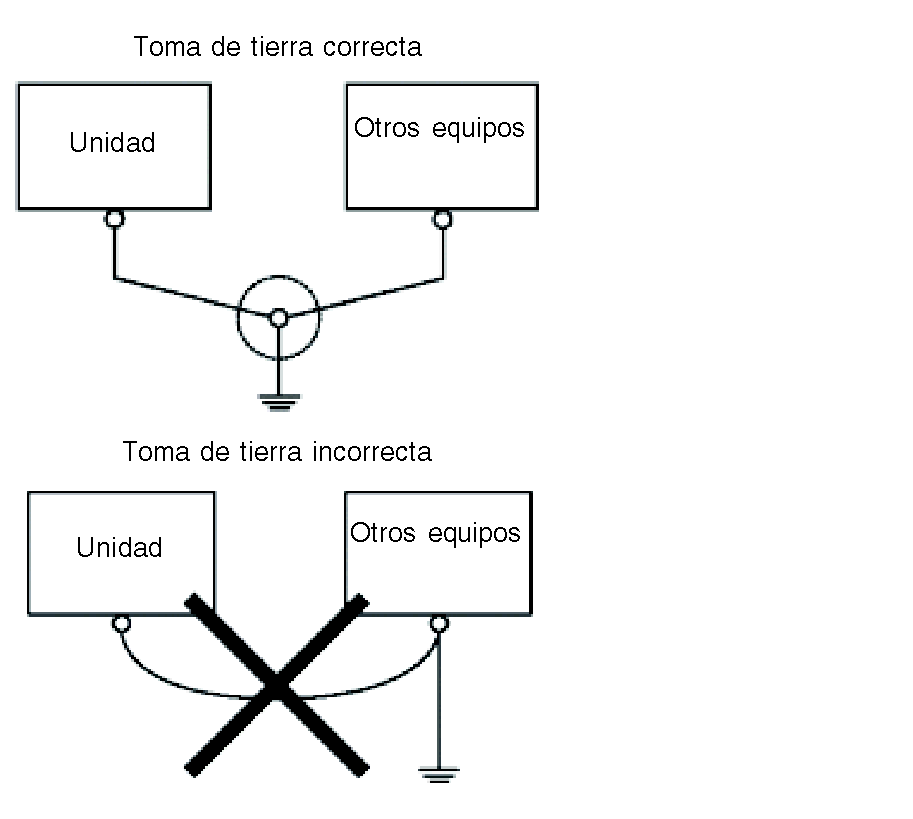

Si no es posible realizar una toma de tierra exclusiva, utilice un punto de conexión común.
