Características de la interfaz en serie COM1/COM
Esta interfaz se utiliza para conectar:
oLa serie XBT GT1005 a equipos remotos por medio de un cable RS-232C o RS-485. El conector empleado es del tipo RJ45.
oLas series XBT GT2000/4000/5000/6000/7000 a equipos remotos por medio de un cable RS-232C o RS-422-485. El conector empleado es de tipo SUB-D de 9 pines.
oLa serie XBT GK a equipos remotos por medio de un cable RS-232C o RS-422-485. El conector empleado es de tipo SUB-D de 9 pines.
oLa serie XBT GH a equipos remotos por medio de un cable RS-232C o RS-422-485. El conector empleado es de tipo SUB-D de 9 pines.
Cuando se conecta un cable largo del PLC a la unidad, puede suceder que el cable tenga un potencial eléctrico distinto de la unidad, aunque ambos estén conectados a tierra.
El puerto serie de la unidad no tiene aislamiento de potencial. Los terminales SG (toma de tierra de señal) y FG (toma a tierra del bastidor) se conectan en el interior de la unidad.
|
|
|
DESCARGA ELÉCTRICA |
|
oEstablezca una conexión directa entre el terminal de conexión a tierra del bastidor y tierra. oNo conecte otros dispositivos a tierra mediante el terminal de conexión a tierra del bastidor (FG) de este dispositivo. oInstale todos los cables según las normativas y requisitos locales. En caso de que las disposiciones locales no exijan conexión a tierra, siga directrices fiables como las del artículo 800 del Código Eléctrico de Estados Unidos (US National Electrical Code). |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Interfaz serie COM1 de la serie XBT GT1005
Esta interfaz se emplea para conectar un cable serie RS-232C/RS-485. Se utiliza un conector de clavija de 8 pines RJ45.
|
Conexión de pines |
Pin |
Nombre de la señal |
Dirección |
Significado |
|---|---|---|---|---|
|
1 |
RXD |
Entrada |
Recibir datos (RS-232C) |
|
2 |
TXD |
Salida |
Enviar datos (RS-232C) |
|
|
3 |
No conectado |
- |
- |
|
|
4 |
D1 |
Salida/Entrada |
Transferir datos (RS-485) |
|
|
5 |
D0 |
Salida/Entrada |
Transferir datos (RS-485) |
|
|
6 |
RTS |
Salida |
Petición de envío |
|
|
7 |
No conectado |
- |
- |
|
|
8 |
SG |
- |
Toma de tierra de señal |
Cualquier exceso de peso o carga en los cables de comunicación podría provocar la desconexión y el funcionamiento no deseado del equipo.
|
|
|
PÉRDIDA DE ALIMENTACIÓN |
|
oTodas las conexiones con los puertos de comunicación de la parte inferior y de los laterales de la unidad no deben representar demasiada carga en los puertos. oFije firmemente los cables de comunicación al panel o al armario. oUtilice sólo cables RJ45 con una pestaña de bloqueo en buen estado. oUtilice conectores RJ45 con sistema de bloqueo. |
|
El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo. |
Interfaz serie COM1 de las series XBT GT2000/4000/5000/6000/7000, XBT GK, XBT GH COM

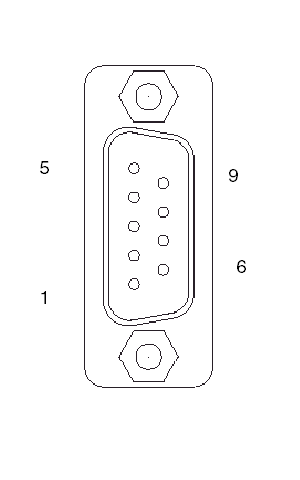

En la tabla siguiente se describe la interfaz serie con un conector SUB-D de 9 pins por medio de un cable RS-232C.
|
Conexión de pines |
Pin |
Nombre de la señal |
Dirección |
Significado |
|---|---|---|---|---|
|
1 |
CD |
Entrada |
Detección de portadora |
|
2 |
RD(RXD) |
Entrada |
Recibir datos |
|
|
3 |
SD(TXD) |
Salida |
Enviar datos |
|
|
4 |
ER(DTR) |
Salida |
Terminal de datos preparado |
|
|
5 |
SG |
- |
Toma de tierra de señalización |
|
|
6 |
DR(DSR) |
Entrada |
Paquete de datos preparado |
|
|
7 |
RS(RTS) |
Salida |
Petición de envío |
|
|
8 |
CS(CTS) |
Entrada |
Envío posible |
|
|
9 |
CI(RI)/VCC |
Entrada |
Pantalla de estado pedido/+5V5% Salida 0,25A |
|
|
Carcasa |
FG |
- |
Tierra de la trama (común con SG) |

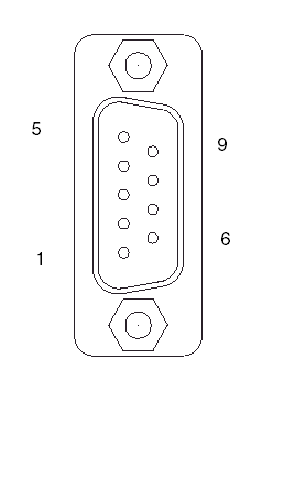

En la tabla siguiente se describe la interfaz serie con un conector SUB-D de 9 pins por medio de un cable RS-422/RS-485.
|
Conexión de pines |
Pin |
Nombre de la señal |
Dirección |
Significado |
|---|---|---|---|---|
|
1 |
RDA |
Entrada |
Recibir datos A (+) |
|
2 |
RDB |
Entrada |
Recibir datos B (-) |
|
|
3 |
SDA |
Salida |
Enviar datos A (+) |
|
|
4 |
ERA |
Salida |
Terminal de datos preparado A (+) |
|
|
5 |
SG |
- |
Toma de tierra de señalización |
|
|
6 |
CSB |
Entrada |
Envío posible B (-) |
|
|
7 |
SDB |
Salida |
Enviar datos B (-) |
|
|
8 |
CSA |
Entrada |
Envío posible (A) |
|
|
9 |
ERB |
Salida |
Terminal de datos preparado B (-) |
|
|
Carcasa |
FG |
- |
Toma de tierra al bastidor (Común con SG) |
Cualquier exceso de peso o carga en los cables de comunicación podría provocar la desconexión del equipo.
|
|
|
PÉRDIDA DE ALIMENTACIÓN |
|
oTodas las conexiones con los puertos de comunicación de la parte inferior y de los laterales de la unidad no deben representar demasiada carga en los puertos. oFije firmemente los cables de comunicación al panel o al armario. oUtilice sólo cables SUB-D de 9 pines con un sistema de bloqueo en buen estado. |
|
El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo. |
