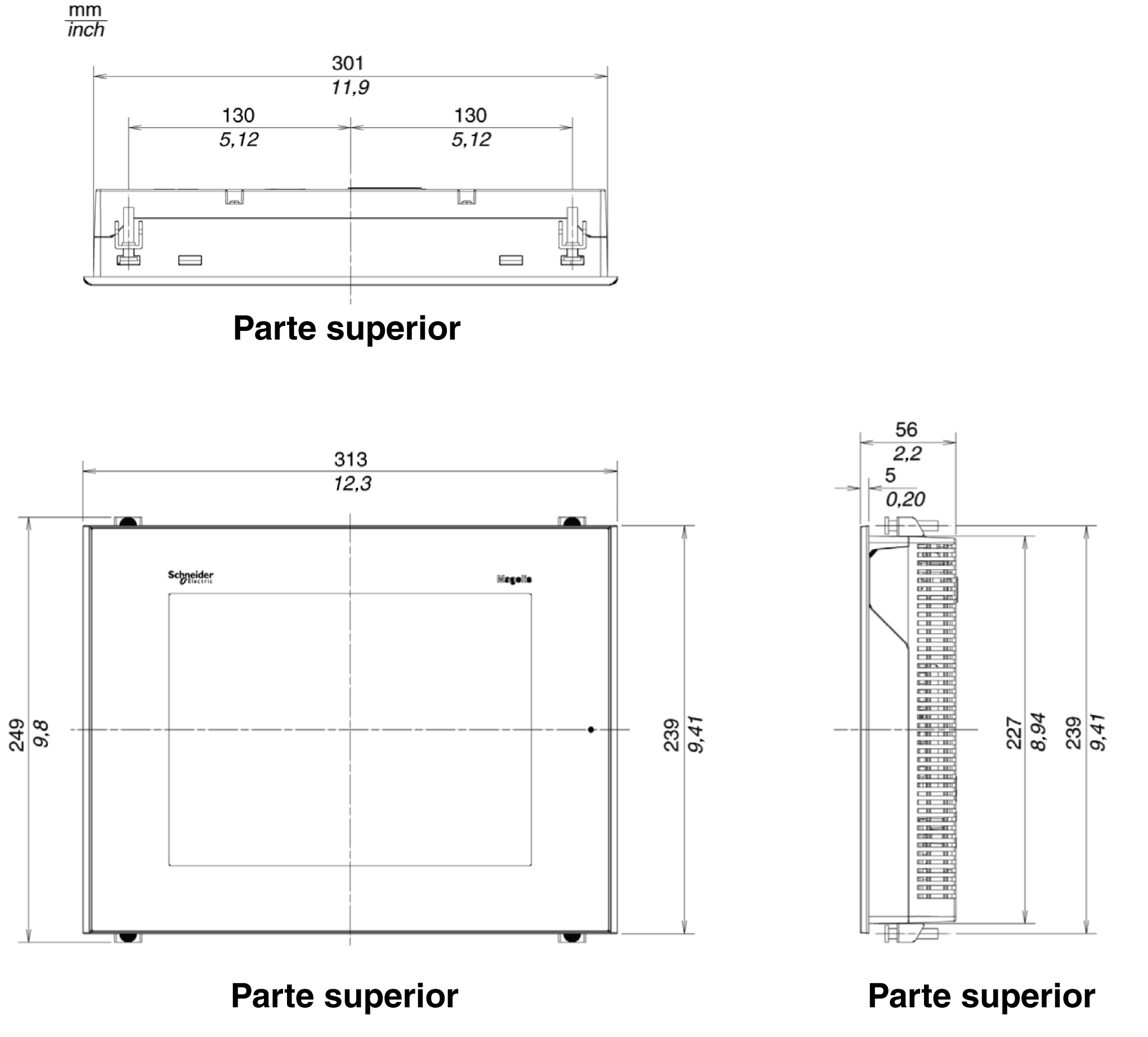

Dimensiones de la serie XBT GT5000

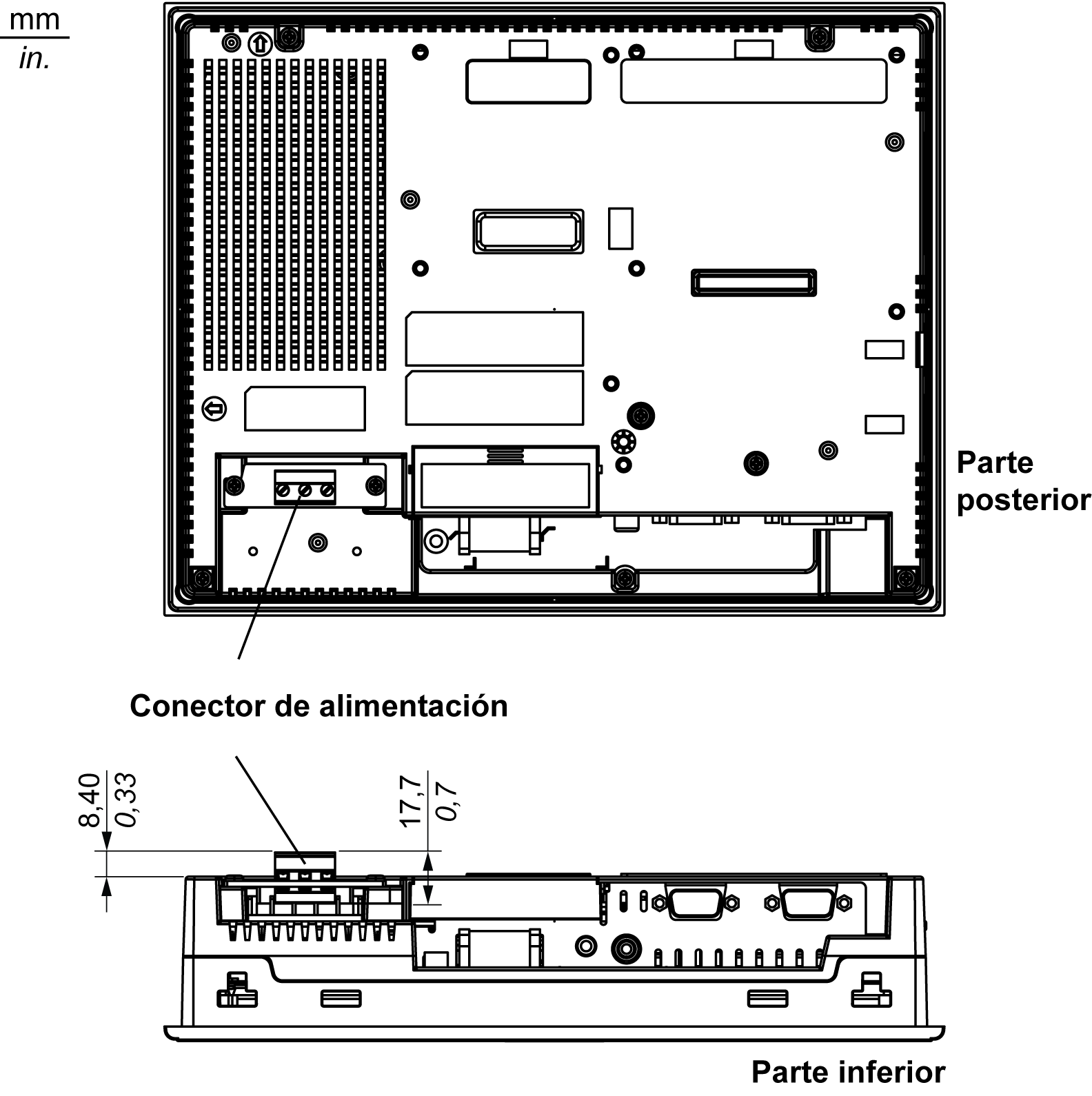

Dimensiones de XBT GT5230

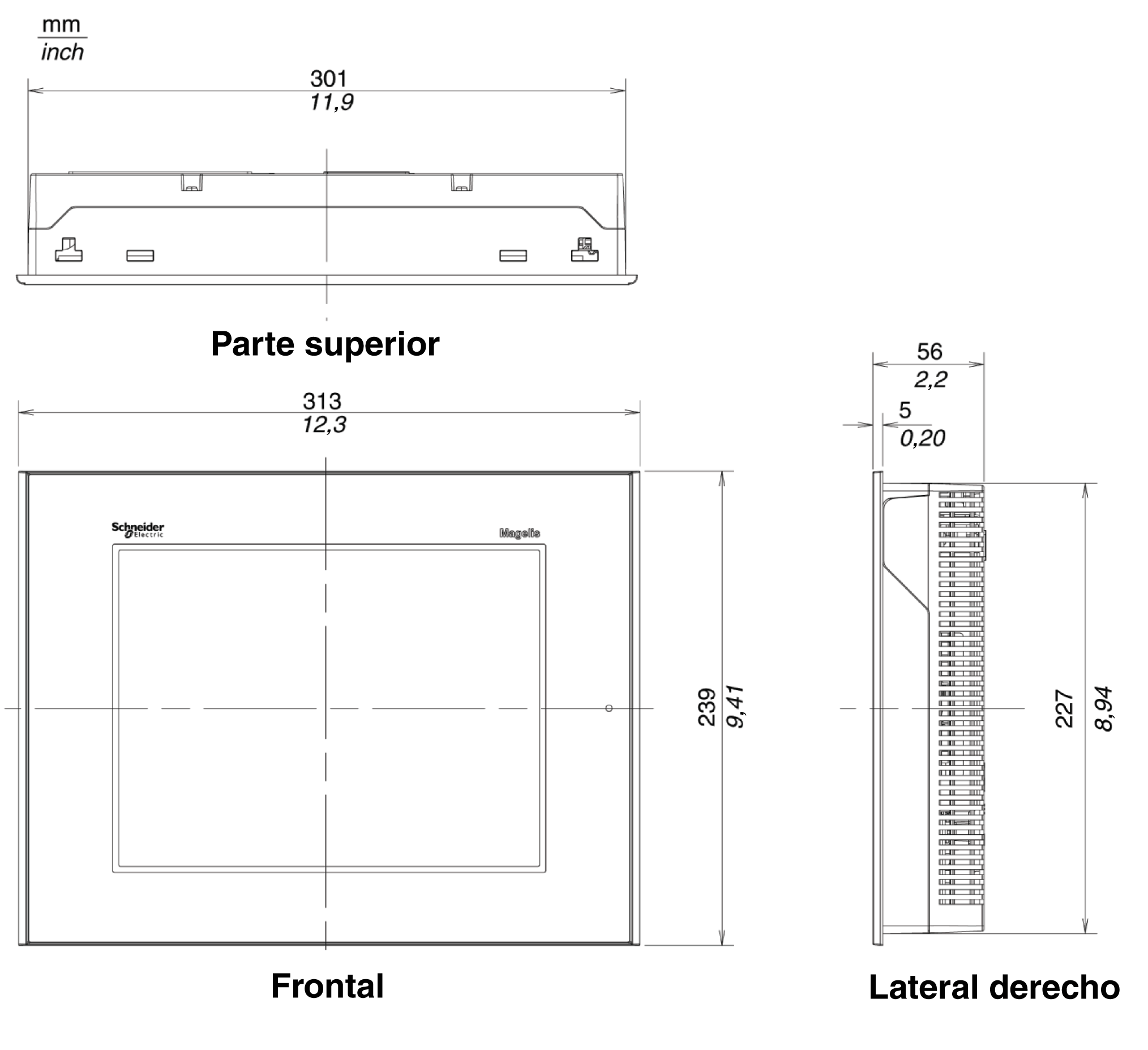

Dimensiones de XBT GT5230 con cables

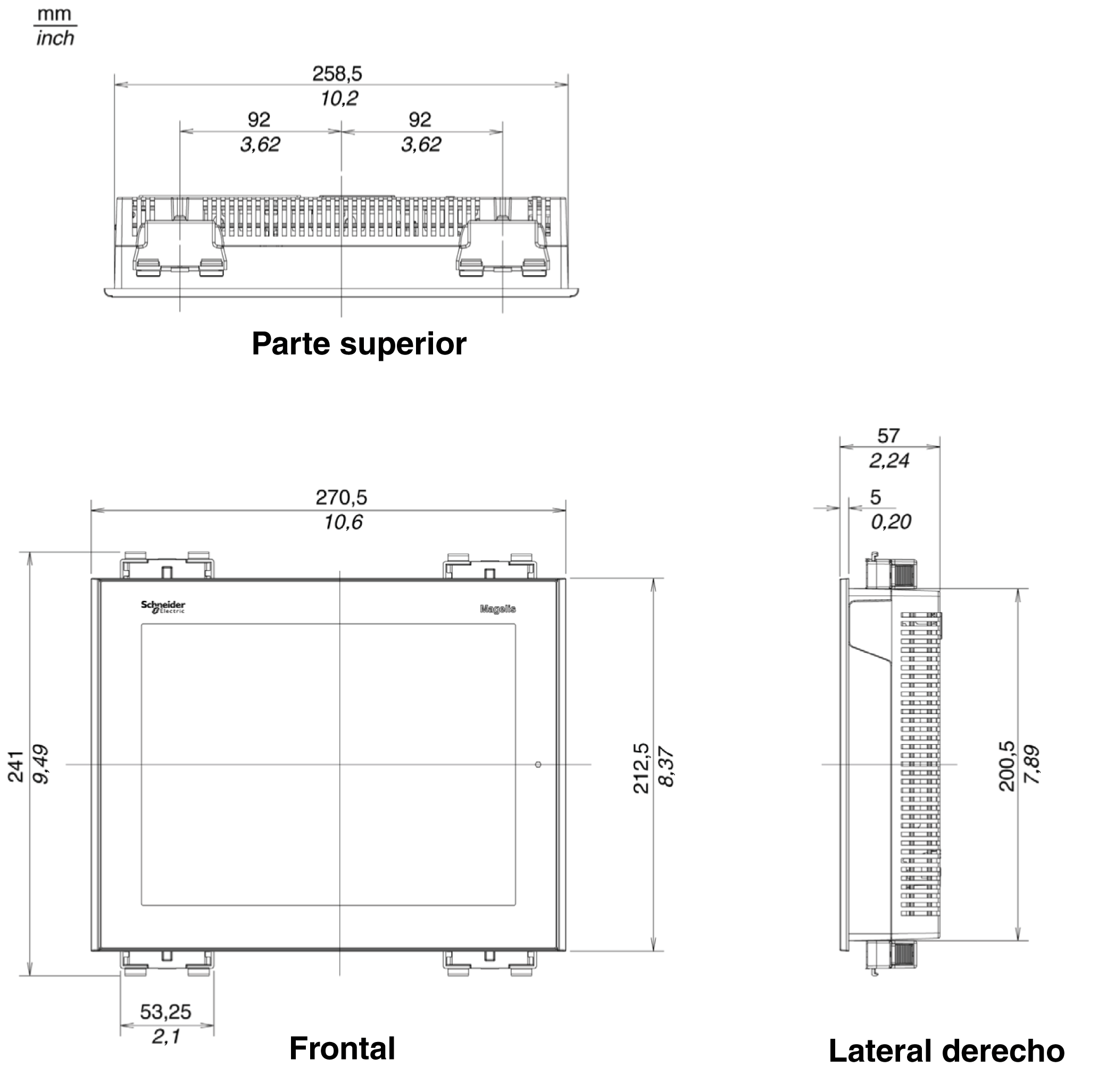

Instalación de XBT GT5230 con grapas de resorte






NOTA: Los fijadores de grapa de resorte XBT Z3002 se deben pedir por separado.

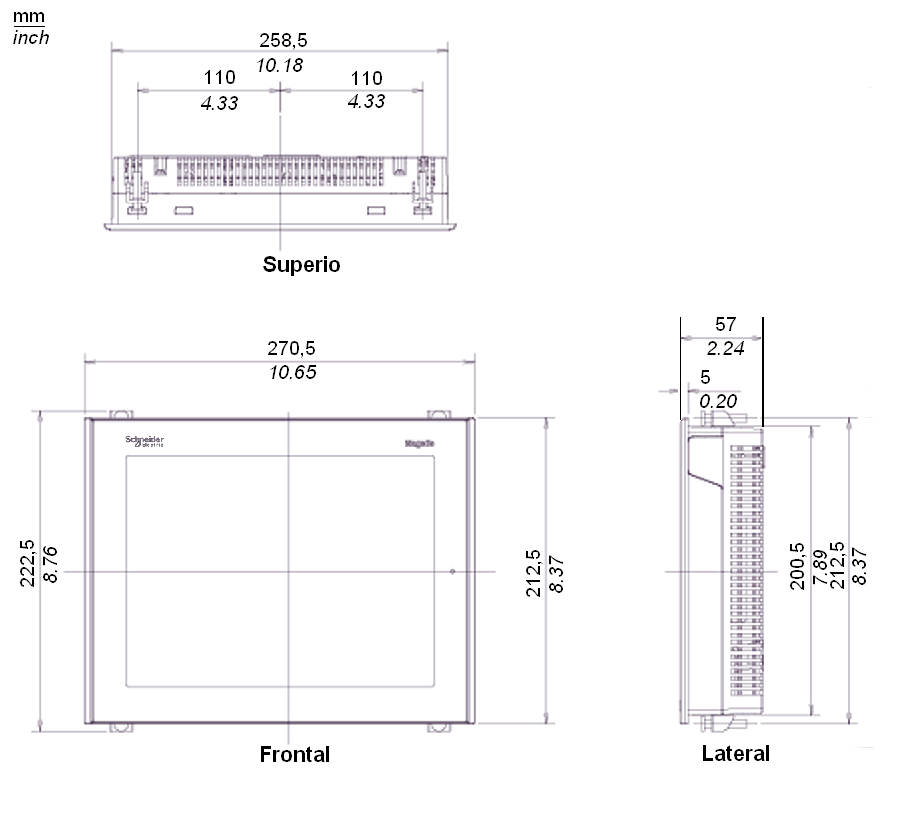

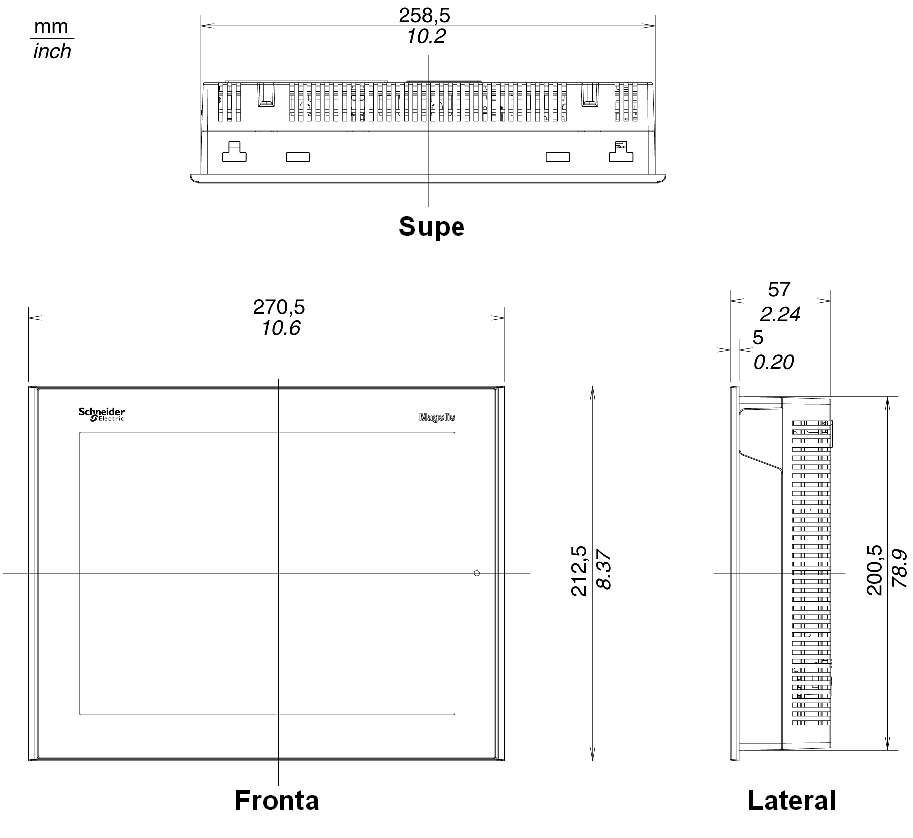

Instalación de XBT GT5230 con tornillos de fijación

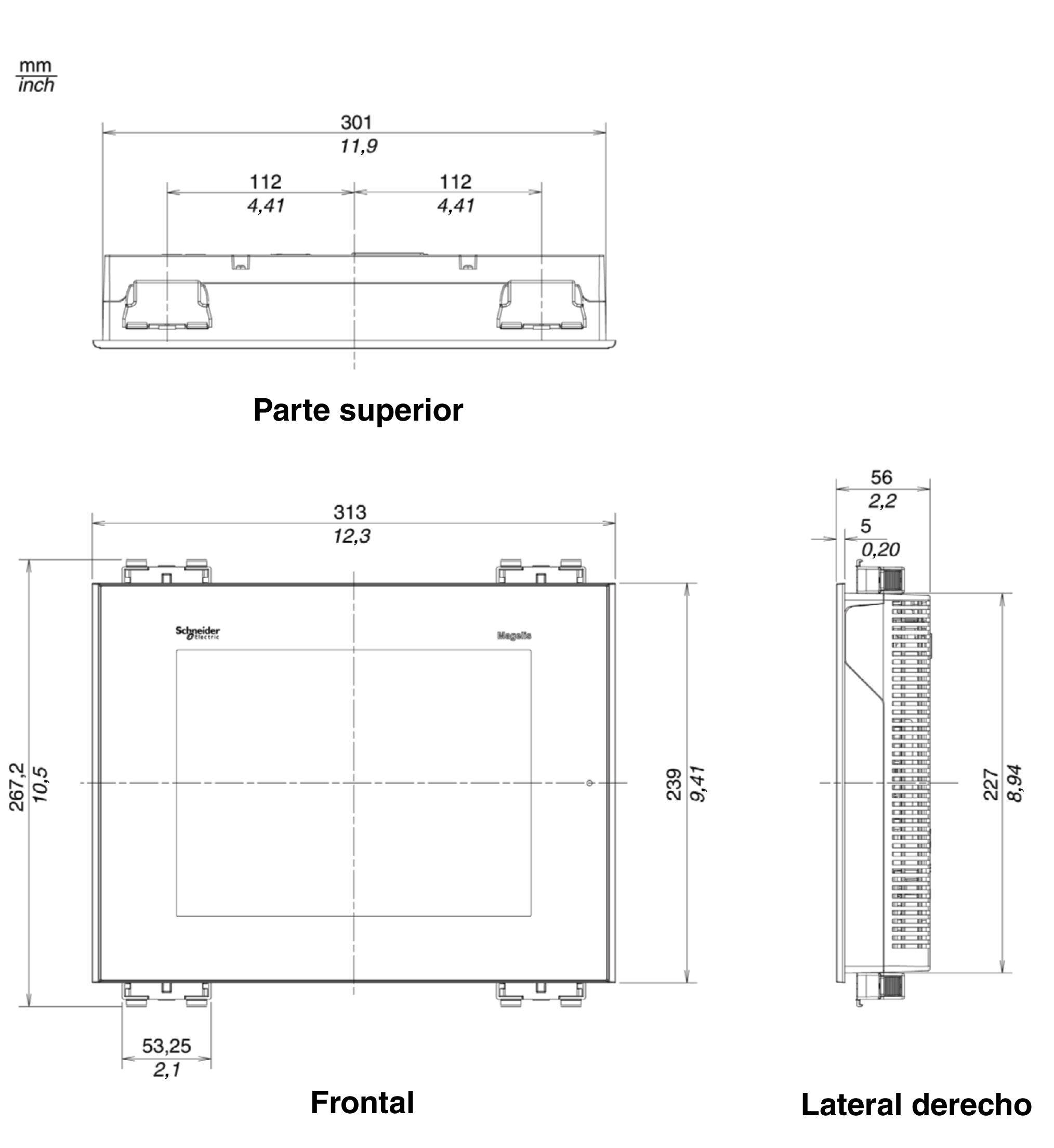

Dimensiones de XBT GT5330/5340/5430

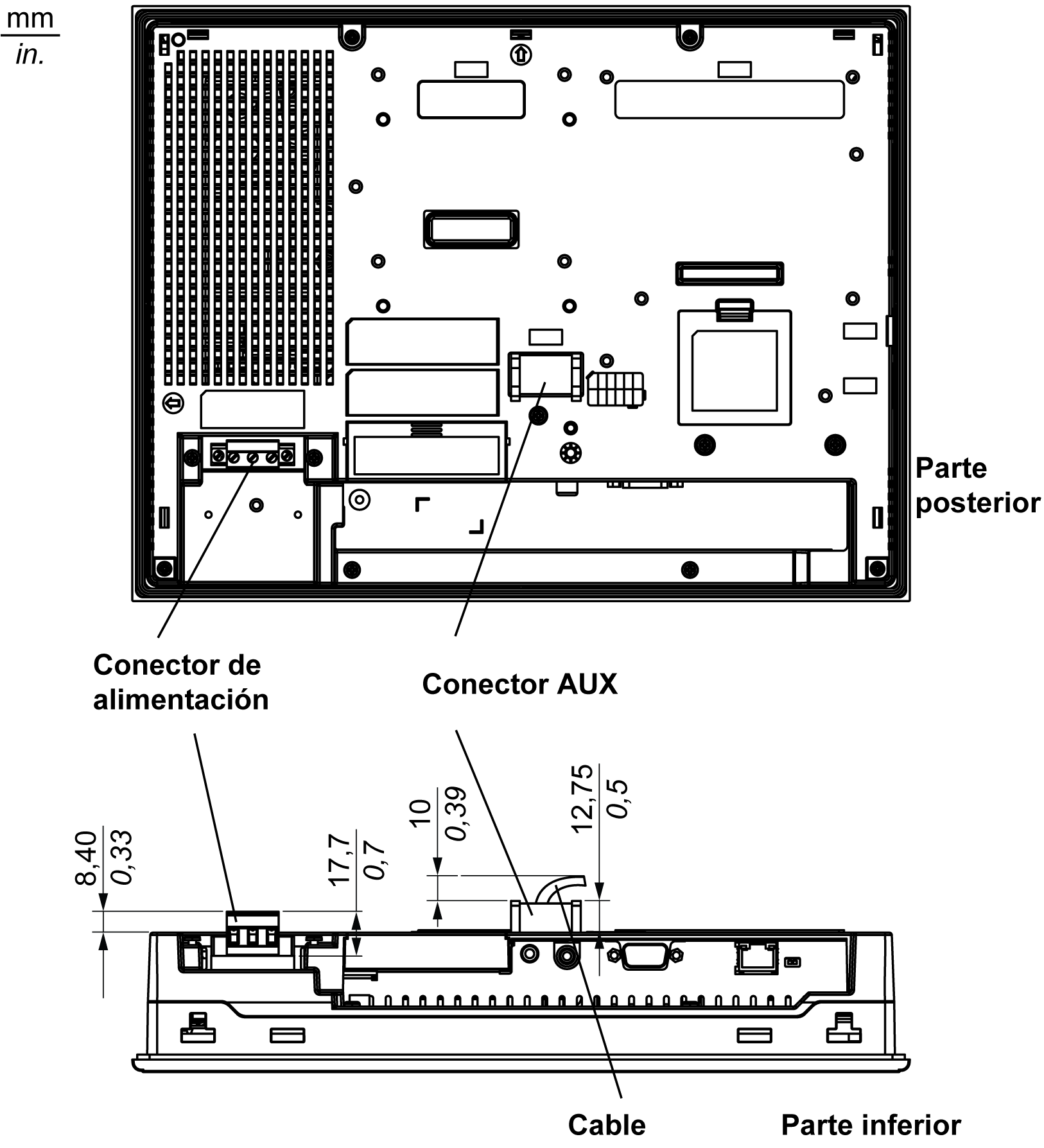

Dimensiones de XBTGT5330/5340/5430 con cables






Instalación de XBTGT5330/5340/5430 con grapas de resorte






NOTA: Los fijadores de grapa de resorte XBT Z3002 se deben pedir por separado.

Instalación de XBTGT5330/5340/5430 con tornillos de fijación
