Especificaciones de la interfaz en serie COM1

Introducción

NOTA: Para obtener información sobre cómo conectar controladores y otros tipos de equipo, consulte el manual correspondiente del controlador de dispositivo de su software de editor de pantallas.

Caution_Color.gifATENCIÓN

PÉRDIDA DE COMUNICACIÓN

oAsegúrese de que todas las conexiones con los puertos de comunicación no sometan los puertos a esfuerzos excesivos.

oFije firmemente los cables de comunicación al panel o al armario.

oUtilice sólo cables D-Sub de 9 pines con un sistema de bloqueo en buen estado.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

El puerto serie no está aislado. Los terminales SG (toma de tierra de señalización) y FG (toma de tierra del bastidor) se conectan dentro del panel.

DangerElectrical_Color.gifDanger_Color.gifPELIGRO

DESCARGA ELÉCTRICA

Cuando use el terminal SG para conectar un dispositivo externo al panel:

oAsegúrese de que no se crea ningún bucle de cortocircuito al configurar el sistema.

oPara HMIGTO1300, conecte el terminal SG #5 al equipo remoto si la unidad host (PLC) no está aislada. Conecte el borne de SG #5 a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito.

oPara HMIGTO1310, conecte el terminal SG #8 al equipo remoto si la unidad host (PLC) no está aislada. Conecte el borne de SG #8 a una conexión a tierra conocida y fiable para reducir el riesgo de daños en el circuito.

El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias.

Interfaz en serie COM1

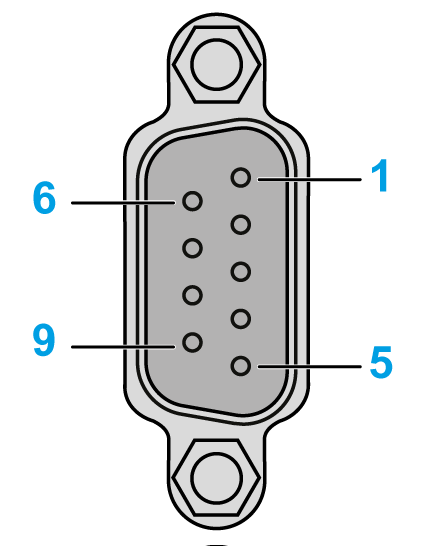

HMIGTO1300: conector D-Sub de 9 pines mediante un cable RS-232C.

Conexión de pines

N.º del pin

RS-232C

Nombre de la señal

Dirección

Significado






1

CD

Entrada

Detección de portadora

2

RD(RXD)

Entrada

Recibir datos

3

SD(TXD)

Salida

Enviar datos

4

ER(DTR)

Salida

Terminal de datos preparado

5

SG

-

Toma de tierra de señalización

6

DR(DSR)

Entrada

Paquete de datos preparado

7

RS(RTS)

Salida

Petición de envío

8

CS(CTS)

Entrada

Envío posible

9

CI(RI)/VCC

Entrada–

Pantalla de estado llamado

+5 V±5% Salida 0,25 A

Carcasa

FG

Toma de tierra al bastidor (Común con SG)

Use el software para alternar el contacto #9 entre RI y VCC.

AVISO

DAÑOS MATERIALES

Use solamente la corriente nominal.

El incumplimiento de estas instrucciones puede causar daño al equipo.

El soporte Interfit es #4-40 (UNC).

Caution_Color.gifATENCIÓN

PÉRDIDA DE COMUNICACIÓN

oLas conexiones en los puertos de comunicación no deben sobrecargar los puertos.

oSujete con firmeza los cables de comunicación a la pared del panel o al armario.

oUtilice solamente los cables Sub-D de 9 pines con una lengüeta de bloqueo en buen estado.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.

HMIGTO1310: conector RJ45 mediante un cable 485 o RS-232C.

Conexión de pines

N.º del pin

RS-232C/RS-485

Nombre de la señal

Dirección

Significado






1

RD(RXD)

Entrada

Recibir datos (RS-232C)

2

SD(TXD)

Salida

Enviar datos (RS-232C)

3

NC

4

D1

Entrada/Salida

Transferir datos (RS-485)

5

D0

Entrada/Salida

Transferir datos (RS-485)

6

RS(RTS)

Salida

Petición de envío

7

NC

8

SG

Toma de tierra de señalización

Caution_Color.gifATENCIÓN

PÉRDIDA DE COMUNICACIÓN

oLas conexiones en los puertos de comunicación no deben sobrecargar los puertos.

oSujete con firmeza los cables de comunicación a la pared del panel o al armario.

oUtilice solamente cables RJ45 con una lengüeta de bloqueo en buen estado.

El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo.
