Lateral |
HMIDT542 |
|---|---|
|

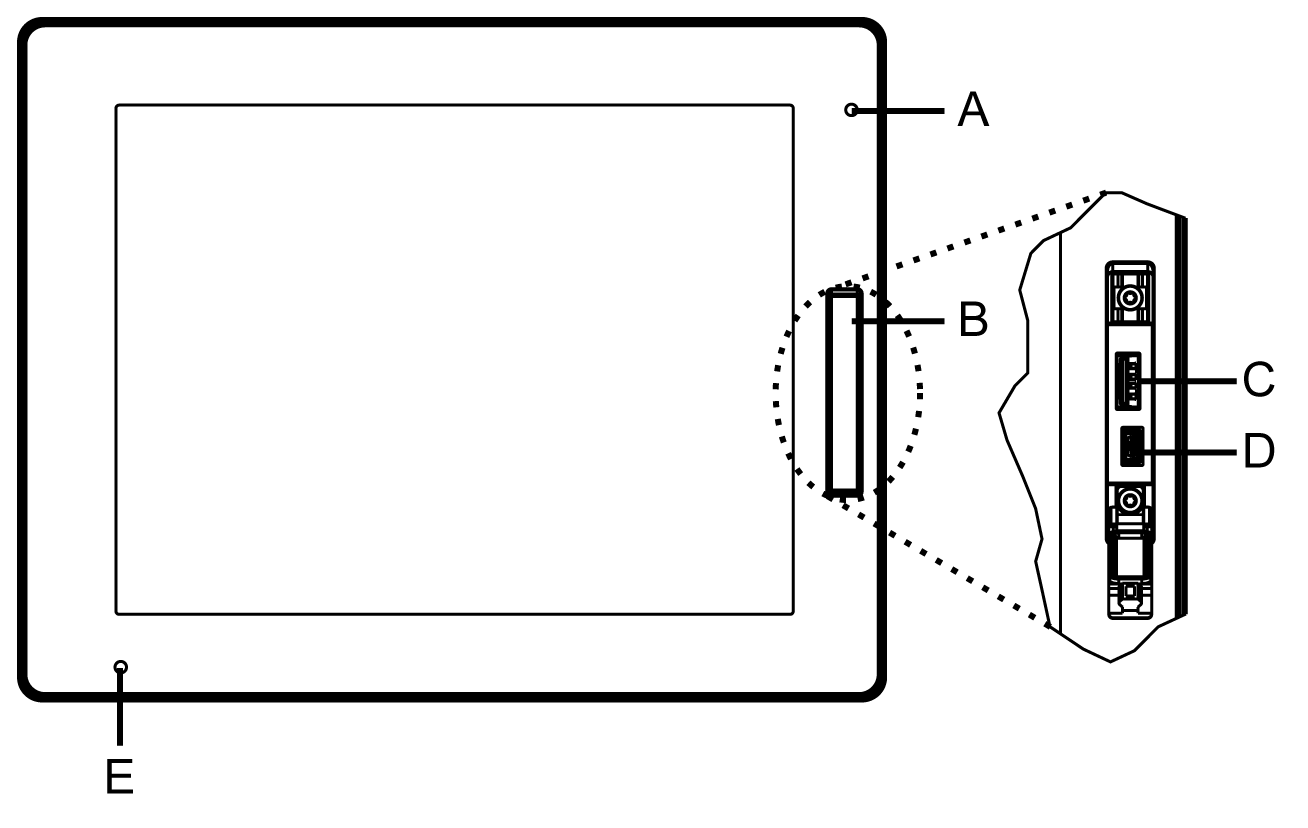

Frontal |
|
|

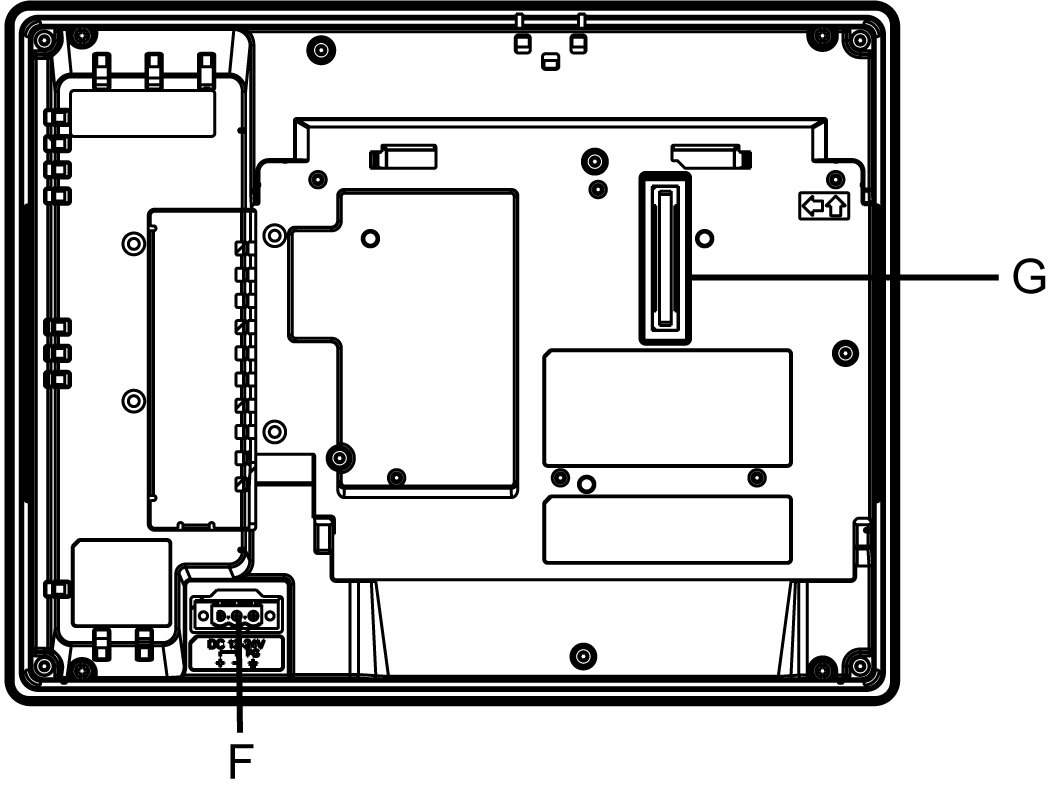

Posterior |
|
|
Componente |
Nombre |
Descripción |
|---|---|---|
|
A |
Sensor de luminosidad |
Sensor de luminosidad que controla automáticamente la luminosidad de la luz de fondo. |
|
B |
Cubierta del puerto USB frontal |
La Interfaz USB (Tipo A) e Interfaz USB (mini-B) están en la apertura de la tapa del puerto USB frontal. |
|
C |
Interfaz USB (Tipo A) |
Compatible con USB2,0 (Tipo A) x 1. Tensión de la fuente de alimentación: 5 Vdc ±5%. Corriente máxima suministrada: 500 mA Máxima distancia de transmisión: 5 m (16,4 ft) |
|
D |
Interfaz USB (mini-B) |
Compatible con USB2,0 (mini-B) x 1. Máxima distancia de transmisión: 5 m (16,4 ft) |
|
E |
LED de estado |
|
|
F |
Conector de alimentación |
- |
|
G |
Interfaz del Box Module |
Interfaz que conecta el Display Module y el Box Module. |
|
Lateral |
HMIDT642/HMIDT643 |
|---|---|
|

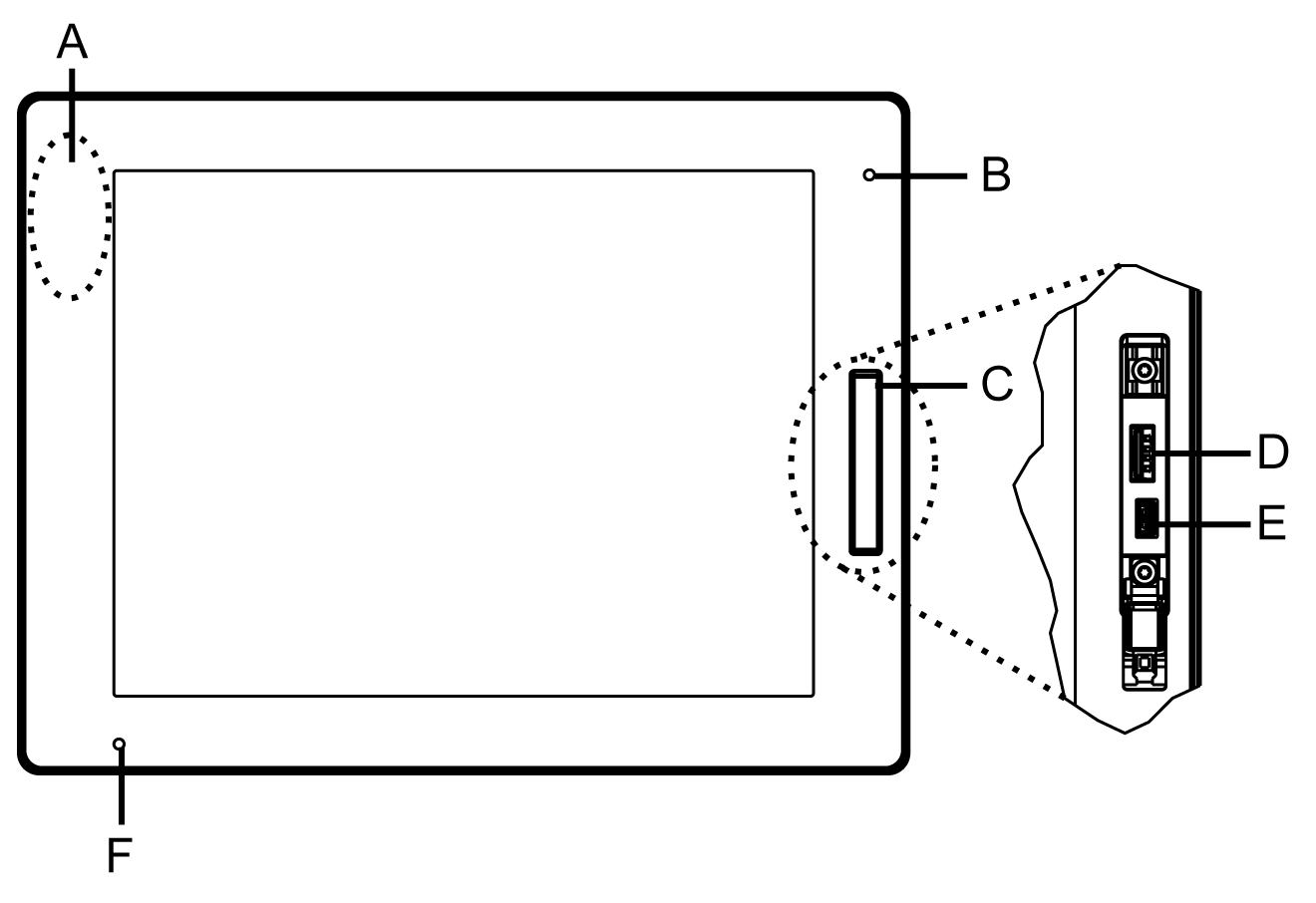

Frontal |
|
|

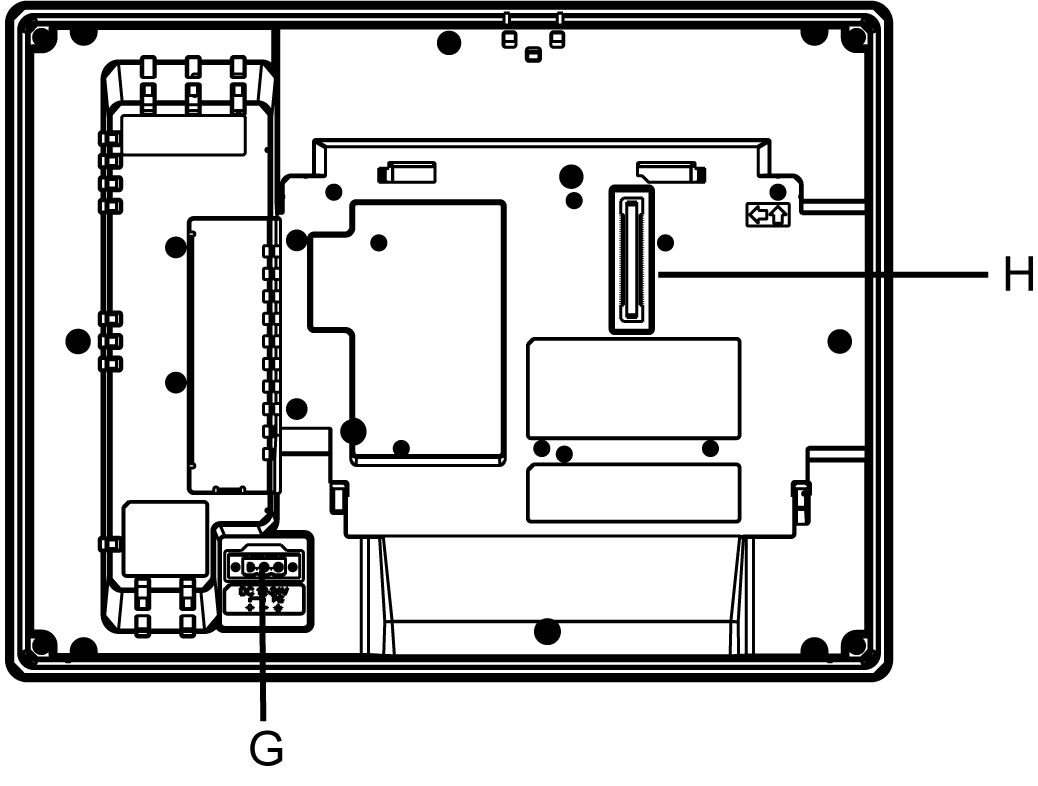

Posterior |
|
|
Componente |
Nombre |
Descripción |
|---|---|---|
|
A |
Antena de LAN inalámbrica |
Una antena integrada para LAN inalámbrica (sólo para HMIDT643). |
|
B |
Sensor de luminosidad |
Sensor de luminosidad que controla automáticamente la luminosidad de la luz de fondo. |
|
C |
Cubierta del puerto USB frontal |
La Interfaz USB (Tipo A) e Interfaz USB (mini-B) están en la apertura de la tapa del puerto USB frontal. |
|
D |
Interfaz USB (Tipo A) |
Compatible con USB2,0 (Tipo A) x 1. Tensión de la fuente de alimentación: 5 Vdc ±5%. Corriente máxima suministrada: 500 mA Máxima distancia de transmisión: 5 m (16,4 ft) |
|
E |
Interfaz USB (mini-B) |
Compatible con USB2,0 (mini-B) x 1. Máxima distancia de transmisión: 5 m (16,4 ft) |
|
F |
LED de estado |
|
|
G |
Conector de alimentación |
- |
|
H |
Interfaz del Box Module |
Interfaz que conecta el Display Module y el Box Module. |
|
Lateral |
HMIDT732 |
|---|---|
|

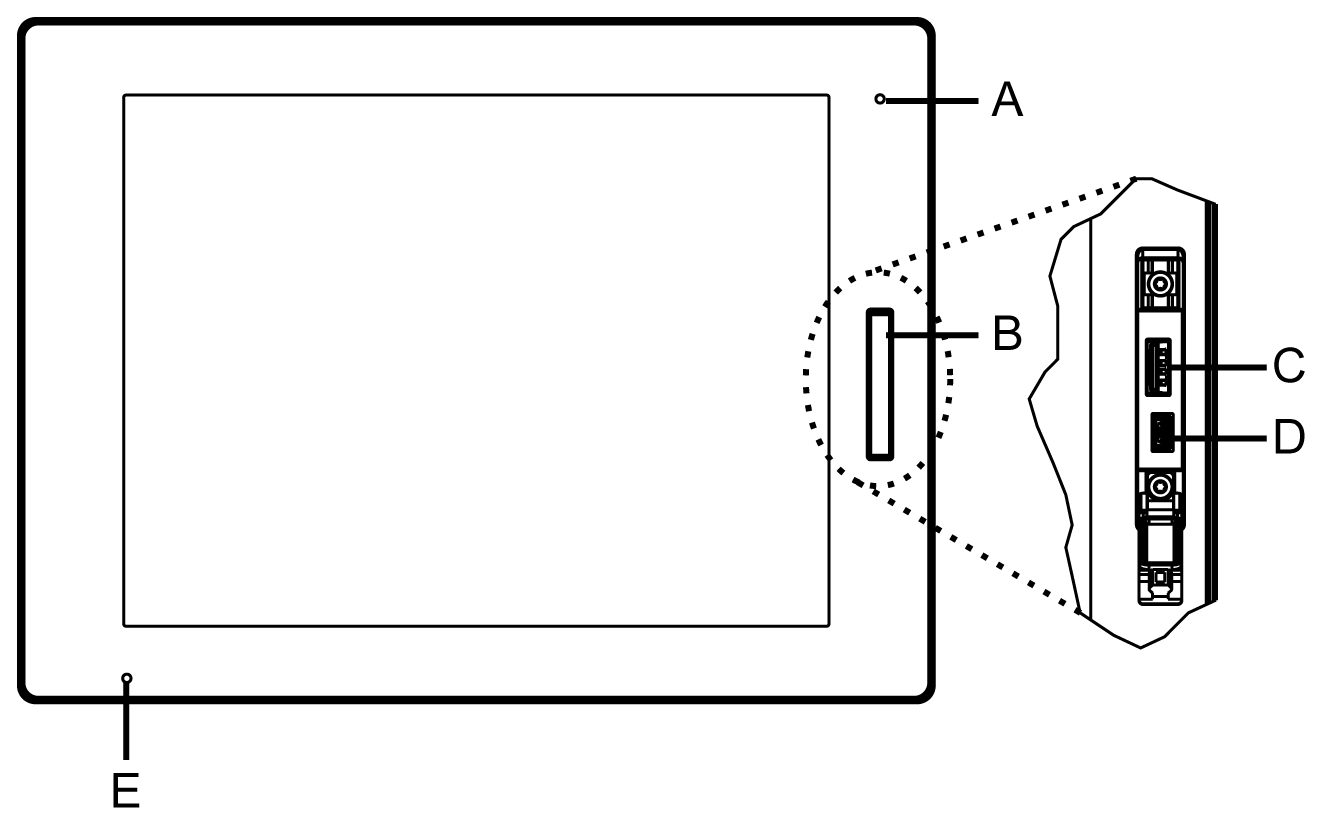

Frontal |
|
|

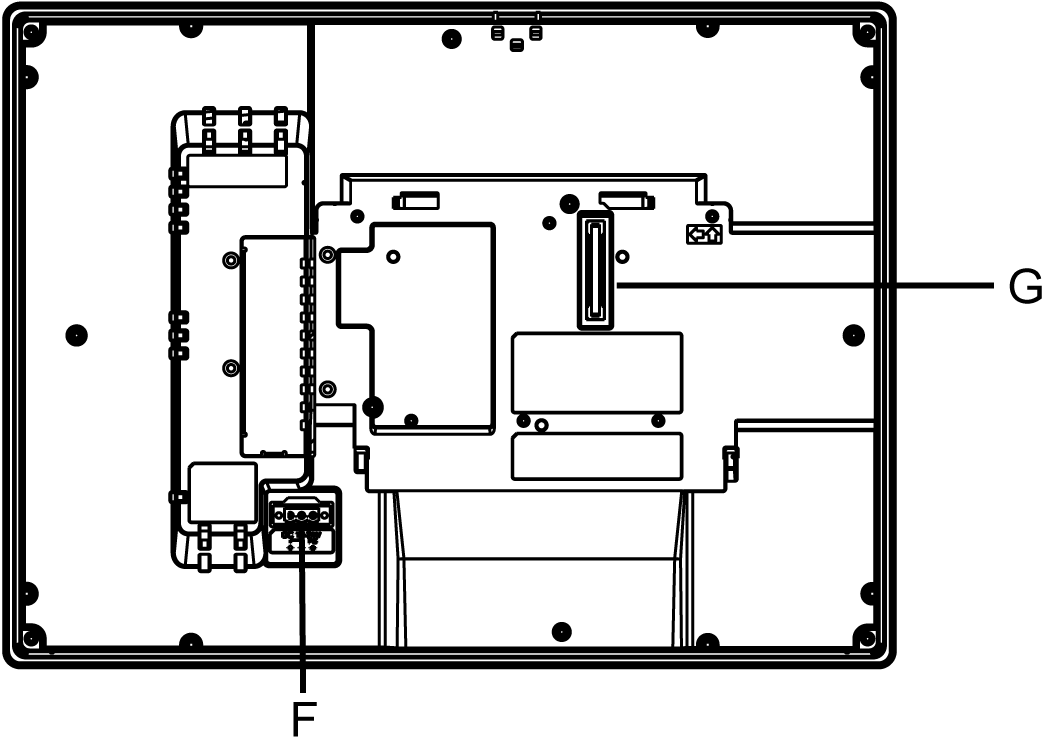

Posterior |
|
|
Componente |
Nombre |
Descripción |
|---|---|---|
|
A |
Sensor de luminosidad |
Sensor de luminosidad para controlar automáticamente la luminosidad de la luz de fondo. |
|
B |
Cubierta del puerto USB frontal |
La Interfaz USB (Tipo A) e Interfaz USB (mini-B) están en la apertura de la tapa del puerto USB frontal. |
|
C |
Interfaz USB (Tipo A) |
Compatible con USB2,0 (Tipo A) x 1. Tensión del suministro de energía: 5 Vdc ±5% Corriente máxima suministrada: 500 mA Distancia de transmisión máxima: 5 m (16,4 ft) |
|
D |
Interfaz USB (mini-B) |
Compatible con USB2,0 (mini-B) x 1. Distancia de transmisión máxima: 5 m (16,4 ft) |
|
E |
LED de estado |
|
|
F |
Conector de alimentación |
- |
|
G |
Interfaz del Box Module |
Interfaz que conecta el Display Module y el Box Module. |
NOTA: Las siguientes ilustraciones muestran HMIDT952.
|
Lateral |
HMIDT752/HMIDT952 |
|---|---|
|

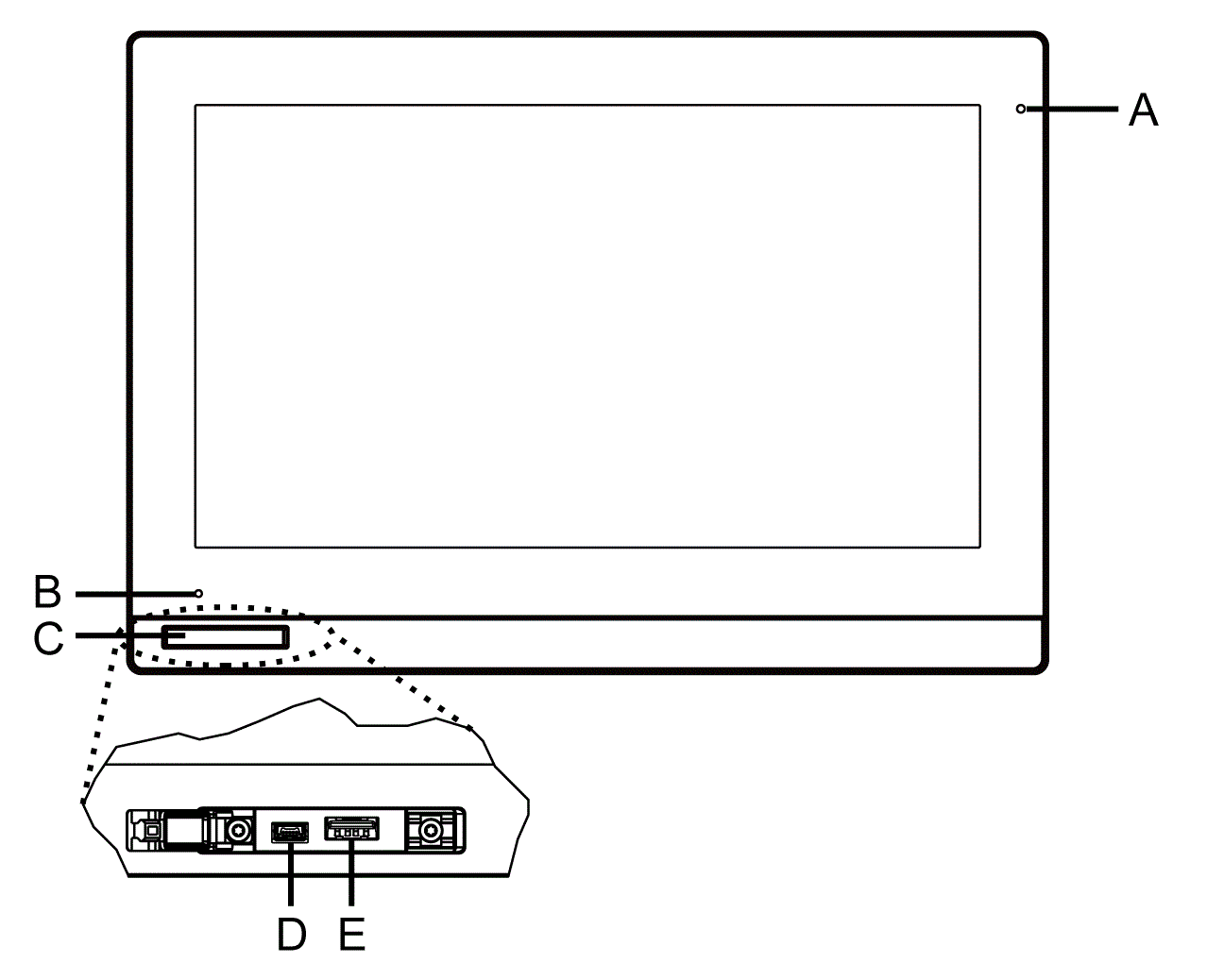

Frontal |
|
|

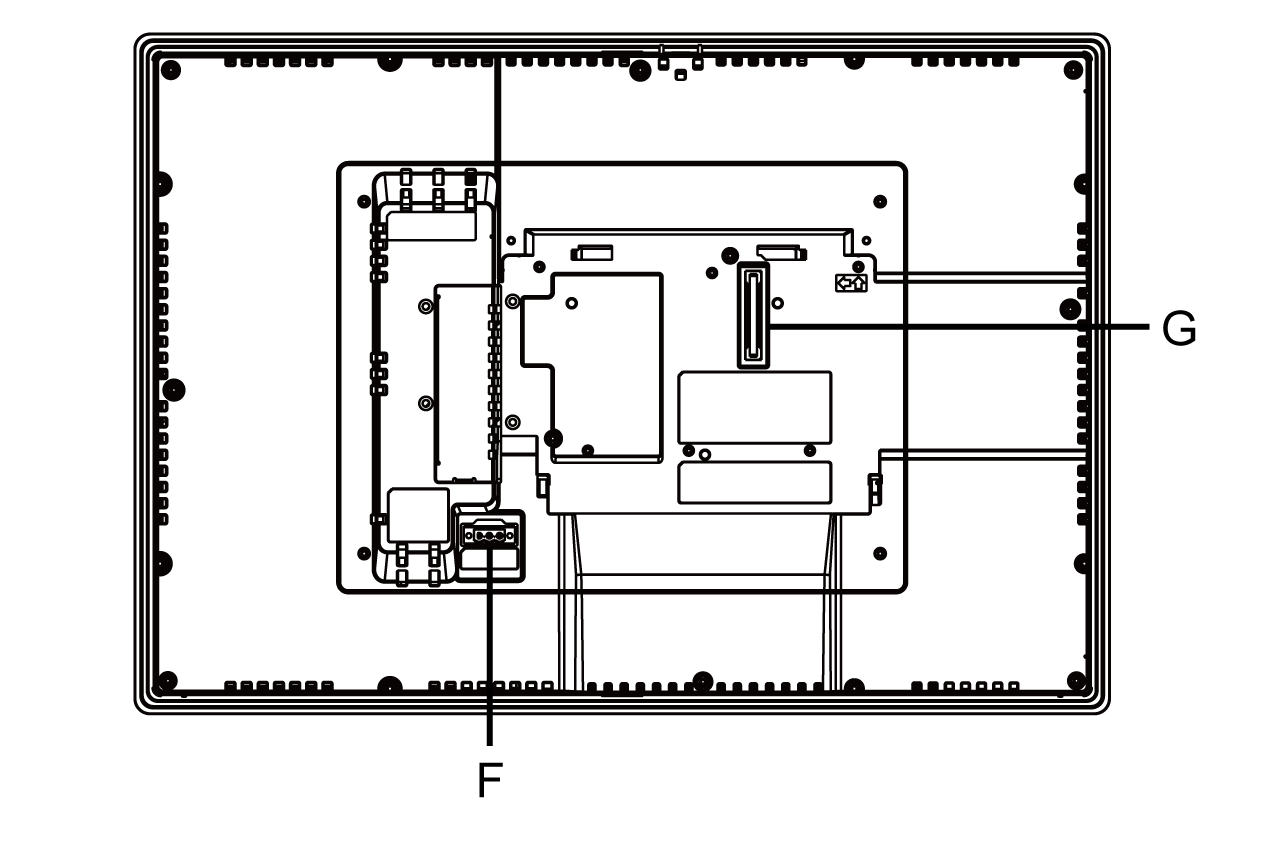

Posterior |
|
|
Componente |
Nombre |
Descripción |
|---|---|---|
|
A |
Sensor de luminosidad |
Sensor de luminosidad para controlar automáticamente la luminosidad de la luz de fondo. |
|
B |
LED de estado |
|
|
C |
Cubierta del puerto USB frontal |
La Interfaz USB (Tipo A) e Interfaz USB (mini-B) están en la apertura de la tapa del puerto USB frontal. |
|
D |
Interfaz USB (mini-B) |
Compatible con USB2,0 (mini-B) x 1. Distancia de transmisión máxima: 5 m (16,4 ft) |
|
E |
Interfaz USB (Tipo A) |
Compatible con USB2,0 (Tipo A) x 1. Tensión del suministro de energía: 5 Vdc ±5% Corriente máxima suministrada: 500 mA Distancia de transmisión máxima: 5 m (16,4 ft) |
|
F |
Conector de alimentación |
- |
|
G |
Interfaz del Box Module |
Interfaz que conecta el Display Module y el Box Module. |
