Salidas transistorizadas normales
El Modicon M241 Logic Controller tiene salidas digitales incrustadas:
|
Referencia |
Número total de salidas digitales |
|||
|---|---|---|---|---|
|
TM241C••24R |
10 |
4 |
6 |
0 |
|
TM241C••24T TM241C••24U |
10 |
4 |
0 |
6 |
|
TM241C•40R |
16 |
4 |
12 |
0 |
|
TM241C•40T TM241C•40U |
16 |
4 |
0 |
12 |
|
(1) Salidas de transistor rápidas que se pueden utilizar como salidas PTO de 100 kHz |
||||
Para obtener más información, consulte Gestión de salidas.
|
|
|
PELIGRO DE INCENDIO |
|
oUtilice únicamente los tamaños de cable adecuados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Indicadores LED de estado de las salidas transistorizadas normales
En la siguiente figura se muestran los indicadores LED de estado para el controlador TM241C••24• (los controladores TM241C•40• son similares con 40 indicadores LED):
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
De 0 a 9 |
Verde |
Activado |
El canal de salida está activado |
|
Desactivado |
El canal de salida está desactivado |
Características de las salidas transistorizadas normales
En la tabla siguiente se describen las características de las salidas de transistor normales de M241 Logic Controller:
|
Característica |
TM241C••24T |
TM241C••24U |
TM241C•40T |
TM241C•40U |
|
|---|---|---|---|---|---|
|
Número de salidas de transistor normales |
6 salidas (de Q4 a Q9) |
12 salidas (de Q4 a Q15) |
|||
|
Número de grupos de canales |
1 línea común para Q4 a Q7 Línea común para Q8 y Q9 |
1 línea común para Q4 a Q7 línea común para Q8 a Q11 línea común para Q12 a Q15 |
|||
|
Tipo de salida |
Transistor |
||||
|
Tipo de lógica |
Común positivo |
Común negativo |
Común positivo |
Común negativo |
|
|
Tensión de salida nominal |
24 V CC |
||||
|
Rango de tensión de salida |
De 19,2 a 28,8 V CC |
||||
|
Corriente de salida nominal |
0,5 A |
||||
|
Corriente de salida total por grupo |
0,5 A x número de salidas del grupo |
||||
|
Caída de tensión |
1 V CC máx. |
||||
|
Corriente de fuga cuando está apagado |
< 5 µA |
||||
|
Potencia máxima de lámpara de filamento |
2,4 W máx. |
||||
|
Descenso |
Sin descenso |
||||
|
Tiempo de encendido |
34 µs máx. |
||||
|
Tiempo de apagado |
250 µs máx. |
||||
|
Protección contra cortocircuitos |
Sí |
||||
|
Pico de corriente de salida de cortocircuito |
1,3 A |
||||
|
Restablecimiento automático después de cortocircuito o sobrecarga |
Sí, cada 10 ms |
||||
|
Tensión de bloqueo |
Máx. 39 V CC +/- 1 V CC |
||||
|
Frecuencia de salida máxima |
1 kHz |
||||
|
Aislamiento |
Entre salida y lógica interna |
500 V CA |
|||
|
Entre terminales de salidas |
No aislado |
||||
|
Tipo de conexión |
Bloque de terminales de tornillo extraíble |
||||
|
Durabilidad de conexiones y desconexiones del conector |
Más de 100 veces |
||||
|
Cable |
Tipo |
No blindado |
|||
|
Longitud |
Máx. 50 m (164 pies) |
||||
Retirada del bloque de terminales
Consulte Eliminación del bloque de terminales.

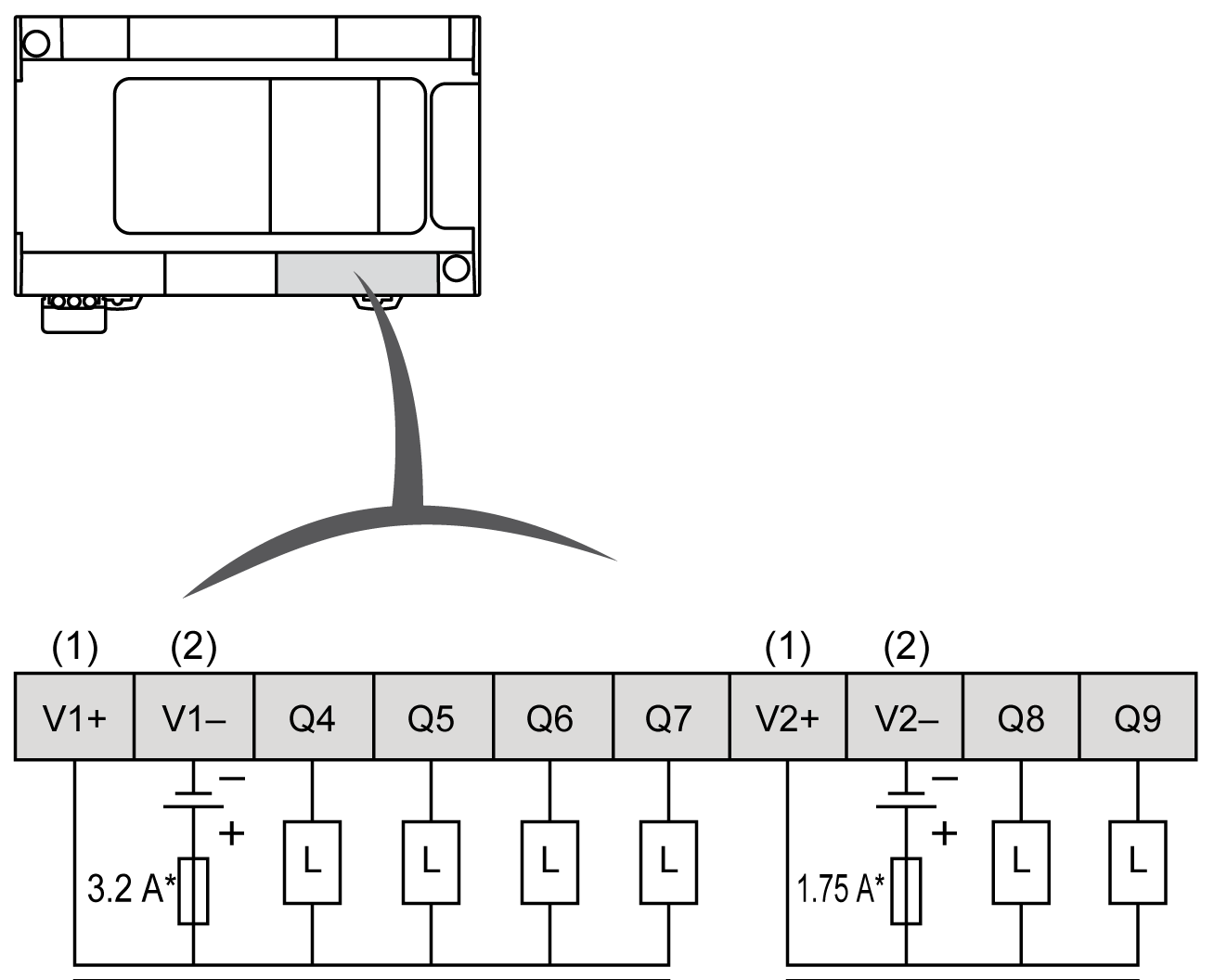

Diagrama de cableado de común negativo de salidas transistorizadas normales TM241C••24T
En la ilustración siguiente se muestra el cableado de común negativo (lógica negativa) de las salidas:
* Fusible tipo T
(1) Los terminales V1+ y V2+ no están conectados internamente.
(2) Los terminales V1- y V2- no están conectados internamente.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

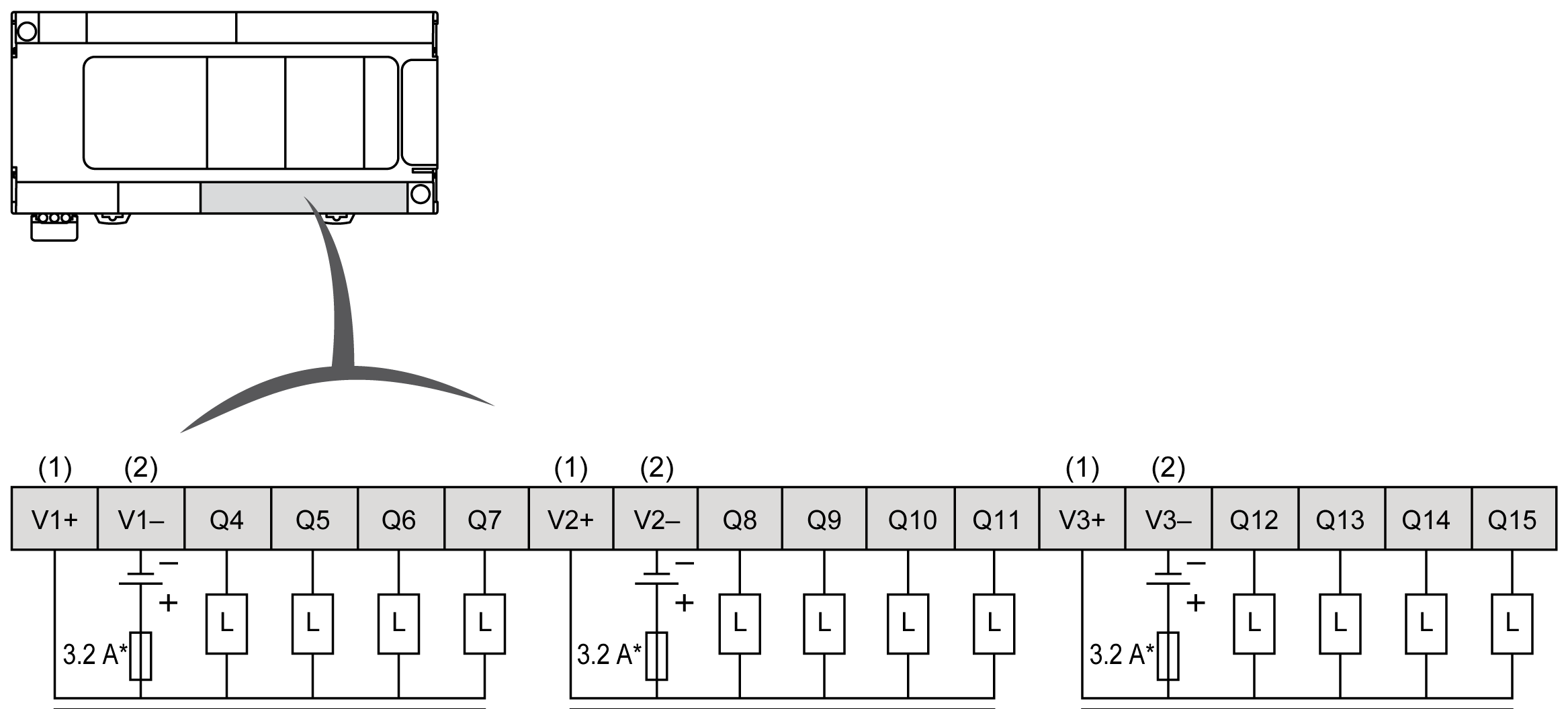

Diagrama de cableado de común negativo de salidas transistorizadas normales TM241C•40T
En la ilustración siguiente se muestra el cableado de común negativo (lógica negativa) de las salidas:
* Fusible tipo T
(1) Los terminales V1+, V2+ y V3+ no están conectados internamente.
(2) Los terminales V1-, V2- y V3- no están conectados internamente.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

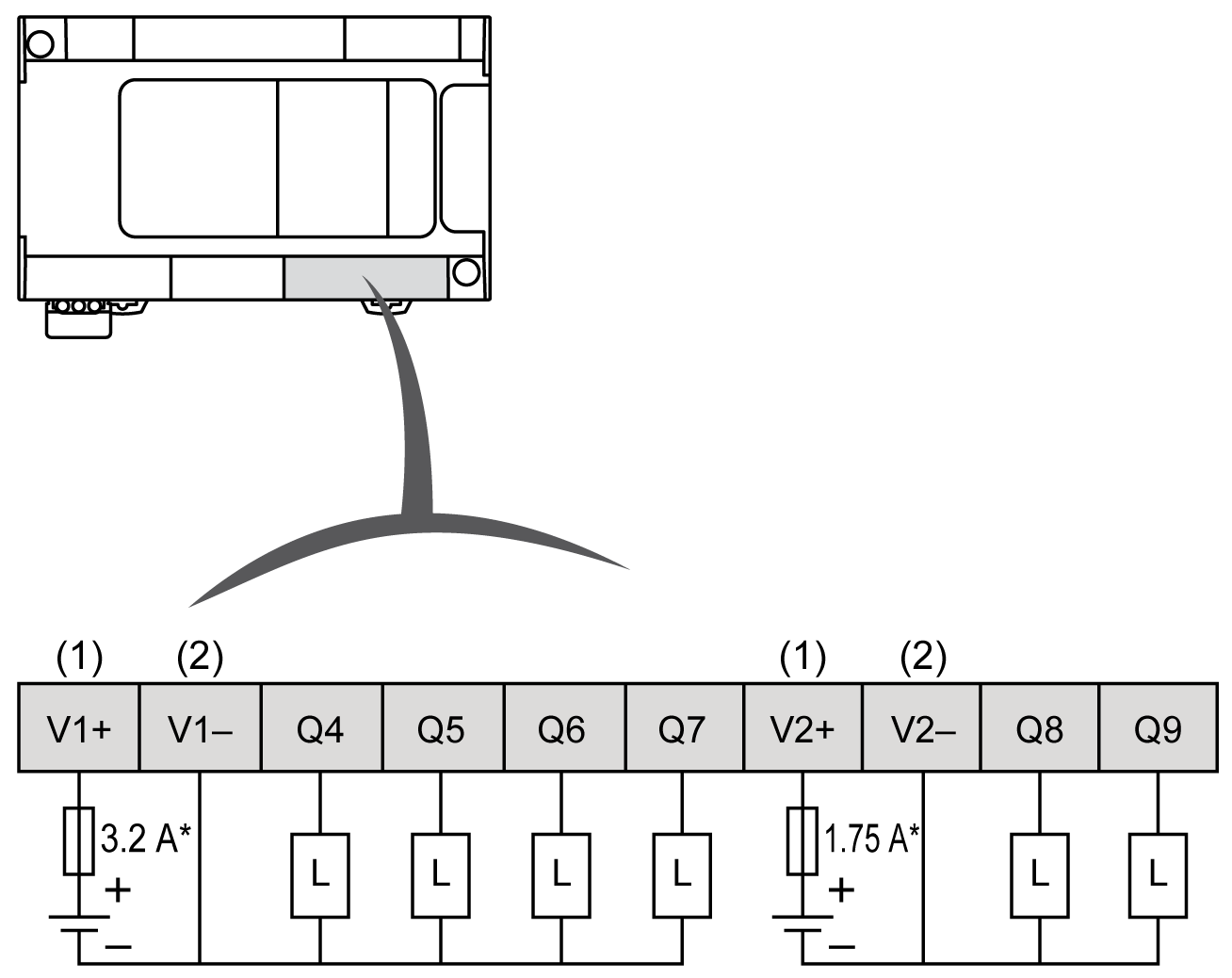

Diagramas de cableado de común positivo de salidas transistorizadas normales TM241C••24U
En la ilustración siguiente se muestra el cableado de común positivo (lógica positiva) de las salidas:
* Fusible tipo T
(1) Los terminales V1+ y V2+ no están conectados internamente.
(2) Los terminales V1- y V2- no están conectados internamente.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

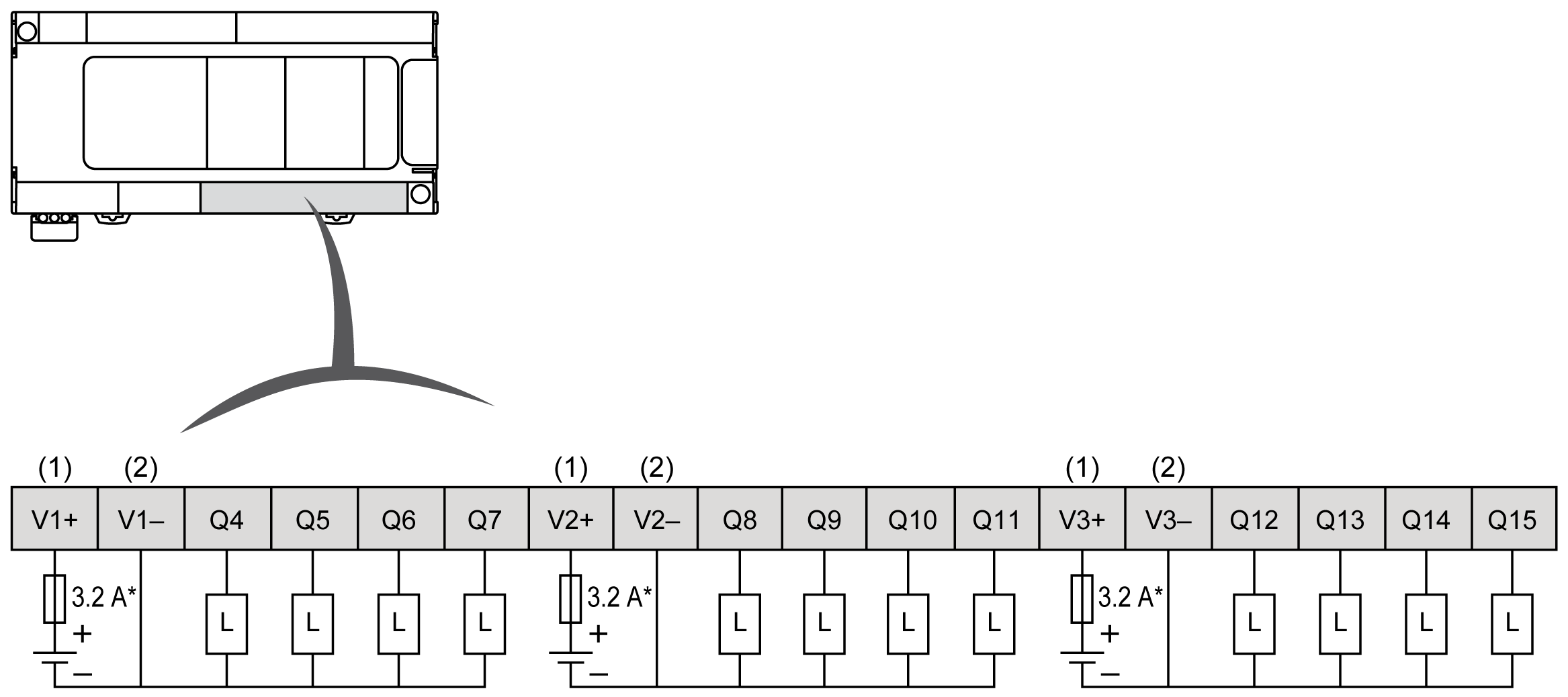

Diagramas de cableado de común positivo de salidas transistorizadas normales TM241C•40U
En la ilustración siguiente se muestra el cableado de común positivo (lógica positiva) de las salidas:
* Fusible tipo T
(1) Los terminales V1+, V2+ y V3+ no están conectados internamente.
(2) Los terminales V1-, V2- y V3- no están conectados internamente.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Asegúrese de que el cableado físico respete las conexiones indicadas en el diagrama de cableado y, en particular, que tanto V•+ como V•- estén conectados, que los terminales V•+ estén conectados únicamente a una alimentación de 24 V CC y que los terminales V•- estén conectados únicamente a una alimentación de 0 V CC. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
