La línea serie 2 se emplea para comunicarse con dispositivos que admiten el protocolo Modbus como maestro o esclavo y el protocolo ASCII (impresora, modem, etc.) y admite RS485 solamente.
|
Característica |
Descripción |
|
|---|---|---|
|
Función |
RS485 |
|
|
Tipo de conector |
Bloque de terminales de tornillo extraíble |
|
|
Aislamiento |
No aislado |
|
|
Velocidad máx. en baudios |
De 1.200 a 115.200 bps |
|
|
Cable |
Tipo |
Blindado |
|
Longitud máxima |
15 m (49 pies) para RS485 |
|
|
Polarización |
La configuración de software se emplea para conectar cuando el nodo se configura como maestro. Las resistencias de 560 Ω son opcionales. |
|
|
Fuente de alimentación de 5 V CC para RS485 |
No |
|

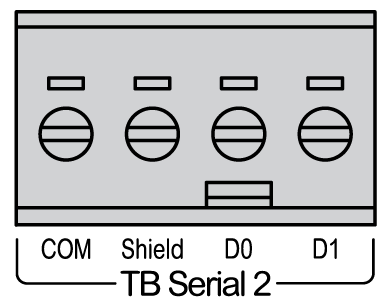

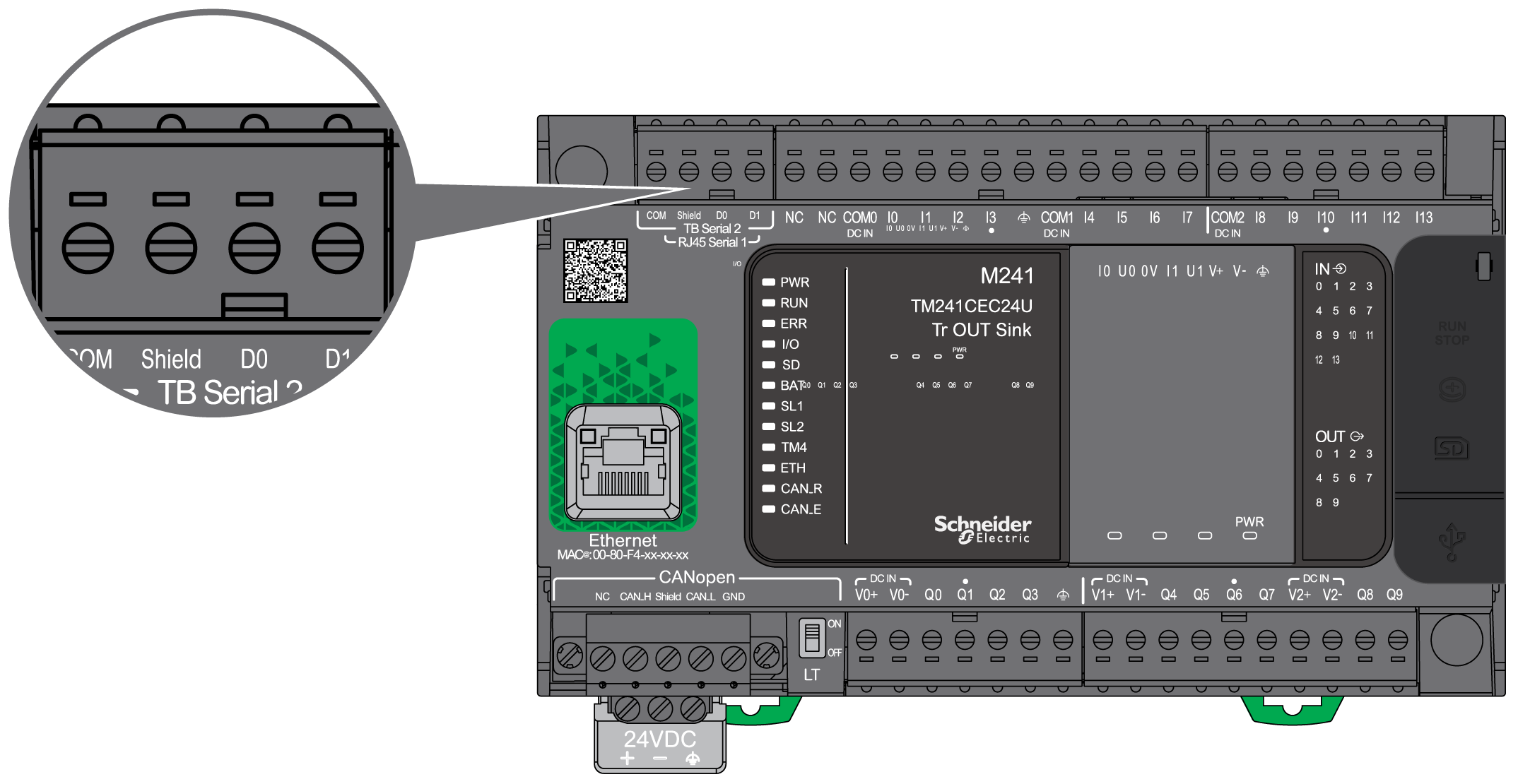

En la figura siguiente se muestran los pins del bloque de terminales extraíble:
|
Pin |
RS485 |
|---|---|
|
COM |
0 V com. |
|
Blindaje |
Blindaje |
|
D0 |
D0 (B-) |
|
D1 |
D1 (A+) |
Consulte Eliminación del bloque de terminales.

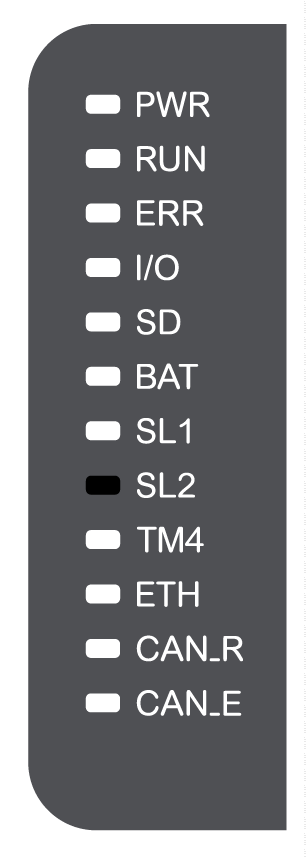

En el siguiente gráfico se muestra el indicador LED de estado:
En la tabla siguiente se describe el indicador LED de estado de la línea serie 2:
|
Etiqueta |
Descripción |
Indicador LED |
||
|---|---|---|---|---|
|
Color |
Estado |
Descripción |
||
|
SL2 |
Línea serie 2 |
Verde |
Activado |
Indica la actividad de la línea serie 2. |
|
Desactivado |
Indica que no existe comunicación serie. |
|||
