M241 Logic Controller puede utilizarse externamente con lo siguiente:
oun interruptor Ejecutar/detener de hardware
ouna operación Ejecutar/detener top mediante una entrada digital dedicada, definida en la configuración del software (para obtener más información, consulte Configuración de E/S incrustadas)
oun comando del software EcoStruxure Machine Expert

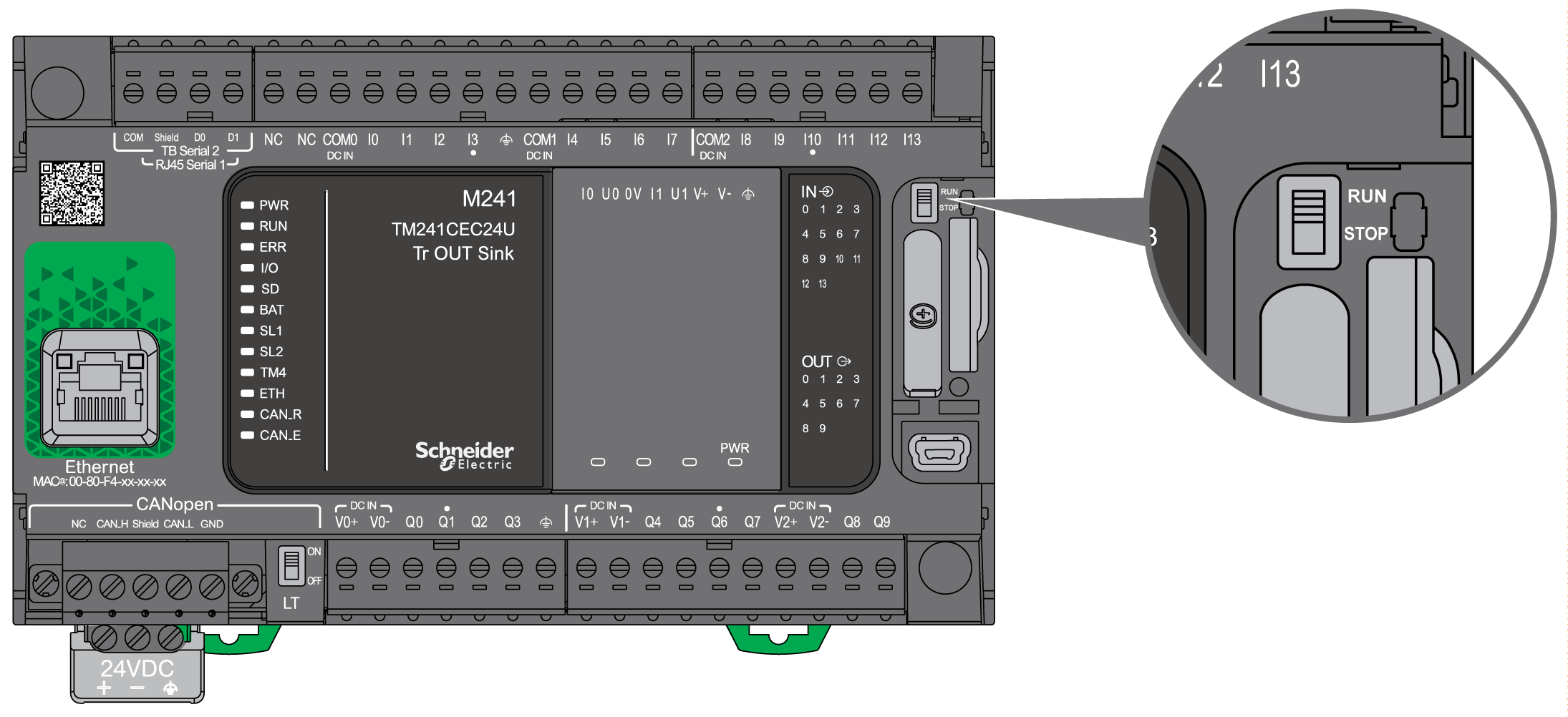

M241 Logic Controller tiene un interruptor Ejecutar/detener de hardware que pone el controlador en el estado RUN o STOP.
En la siguiente tabla se resume la interacción de los dos operadores externos en el comportamiento del estado del controlador:
|
|
Interruptor Ejecutar/detener de hardware incrustado |
|||
|---|---|---|---|---|
|
Interruptor en Detener |
Transición de Detener a Ejecutar |
Interruptor en Ejecutar |
||
|
Entrada digital Ejecutar/detener configurable mediante software |
Ninguna |
STOP Ignora los comandos externos Ejecutar/detener. |
Ordena una transición al estado RUN1. |
Permite los comandos externos Ejecutar/Detener. |
|
Estado 0 |
STOP Ignora los comandos externos Ejecutar/detener. |
STOP Ignora los comandos externos Ejecutar/detener. |
STOP Ignora los comandos externos Ejecutar/detener. |
|
|
Flanco ascendente |
STOP Ignora los comandos externos Ejecutar/detener. |
Ordena una transición al estado RUN1. |
Ordena una transición al estado RUN. |
|
|
Estado 1 |
STOP Ignora los comandos externos Ejecutar/detener. |
Ordena una transición al estado RUN1. |
Permite los comandos externos Ejecutar/Detener. |
|
|
1 Para obtener más información, consulte Estados y comportamientos del controlador. |
||||
|
|
|
INICIO NO DESEADO DE LA MÁQUINA O DEL PROCESO DE ACTIVACIÓN |
|
oCompruebe el estado de seguridad de su máquina o del entorno del proceso antes de conectar la alimentación a la entrada Run/Stop o accionar el interruptor Run/Stop. oUse la entrada Run/Stop para evitar activaciones no deseadas desde ubicaciones remotas o accionar accidentalmente el interruptor Run/Stop. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
