Referencia corta y fuera de índice

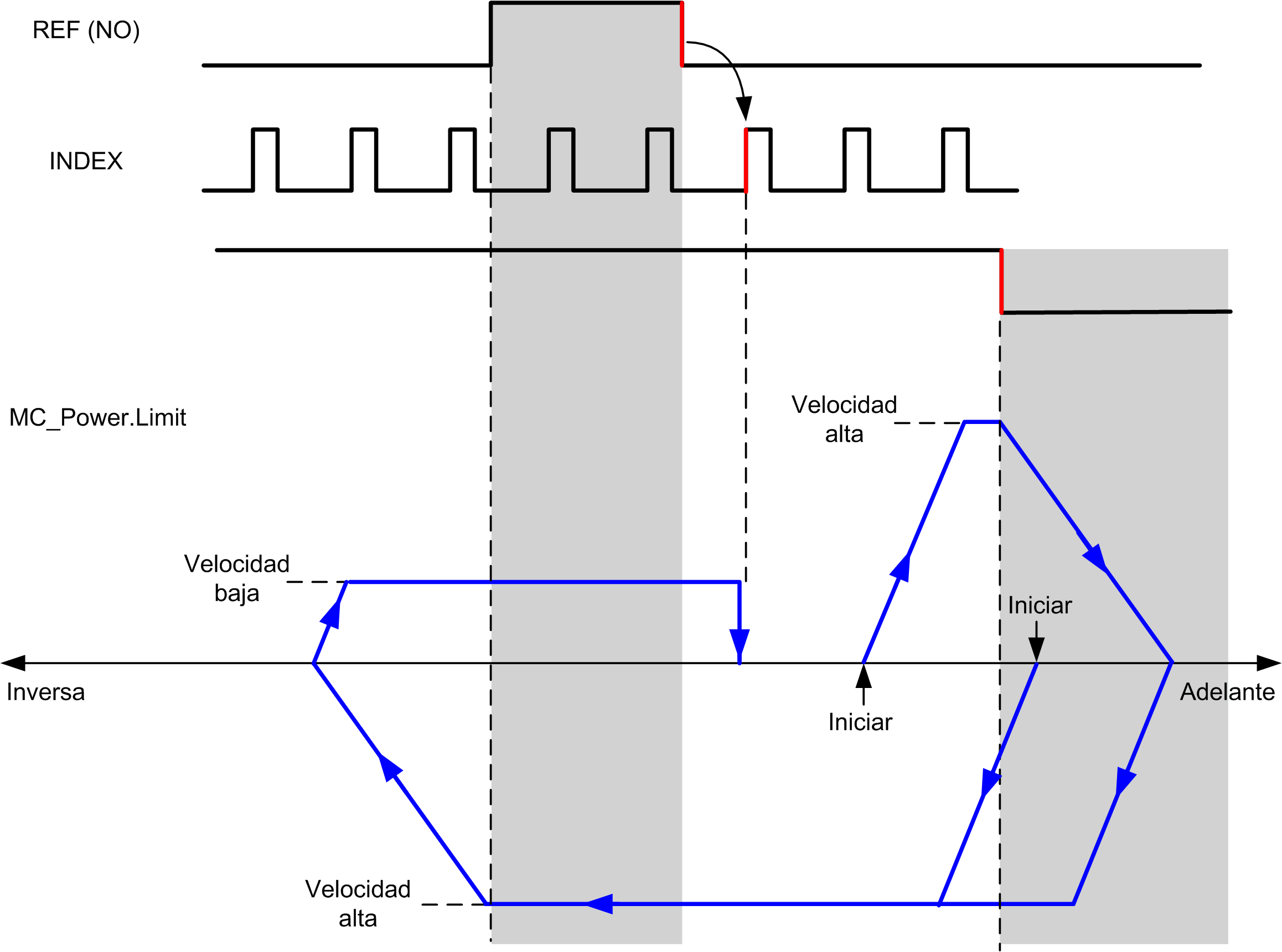

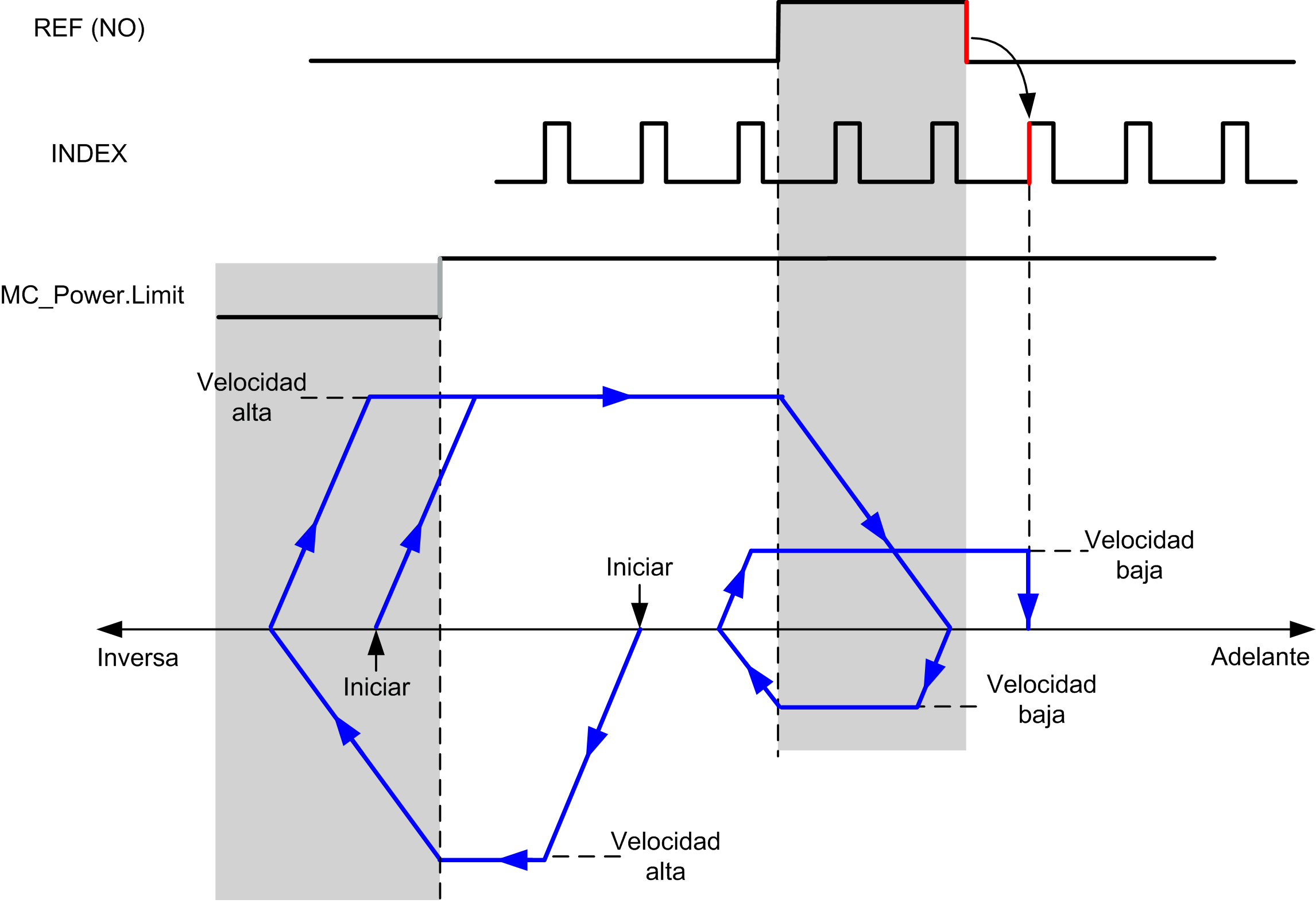

Referencia corta y fuera de índice: dirección positiva

Punto de referencia al primer índice, después de transiciones activadas y desactivadas del conmutador de referencia en dirección de avance.

La dirección inicial del movimiento depende del estado del conmutador de referencia



REF (NO)   Punto de referencia (normalmente abierto)





REF (NO)   Punto de referencia (normalmente abierto)

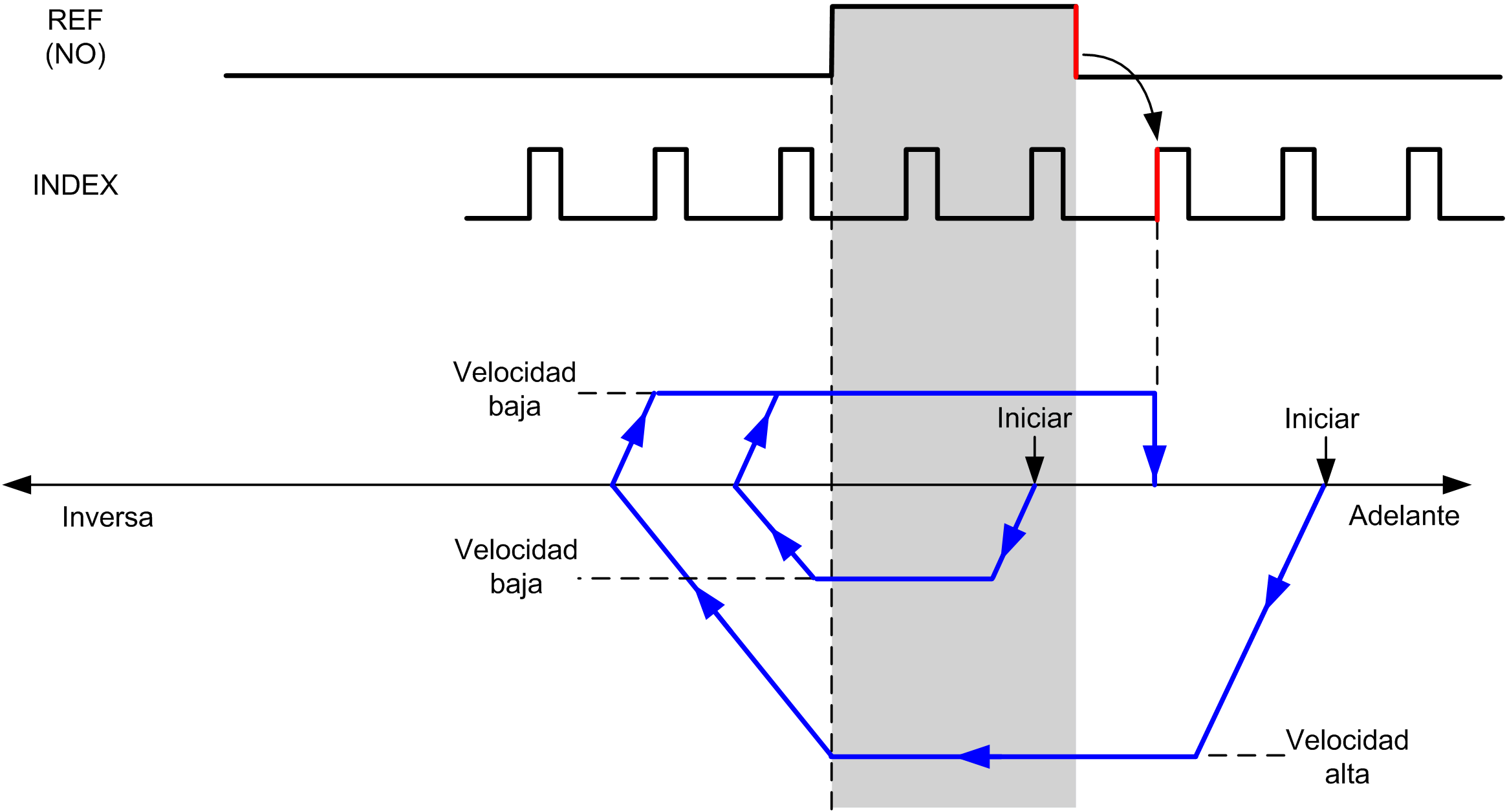

Referencia corta y fuera de índice: dirección negativa

Punto de referencia al primer índice, después de transiciones activadas y desactivadas del conmutador de referencia en dirección de avance.

La dirección inicial del movimiento depende del estado del conmutador de referencia



REF (NO)   Punto de referencia (normalmente abierto)





REF (NO)   Punto de referencia (normalmente abierto)
