Distancias y posiciones de montaje de M251 Logic Controller
En esta sección se describen las posiciones de montaje correctas para el M251 Logic Controller.
NOTA: Mantenga una distancia adecuada para que la ventilación sea correcta y se mantenga la temperatura de funcionamiento indicada en las características medioambientales.

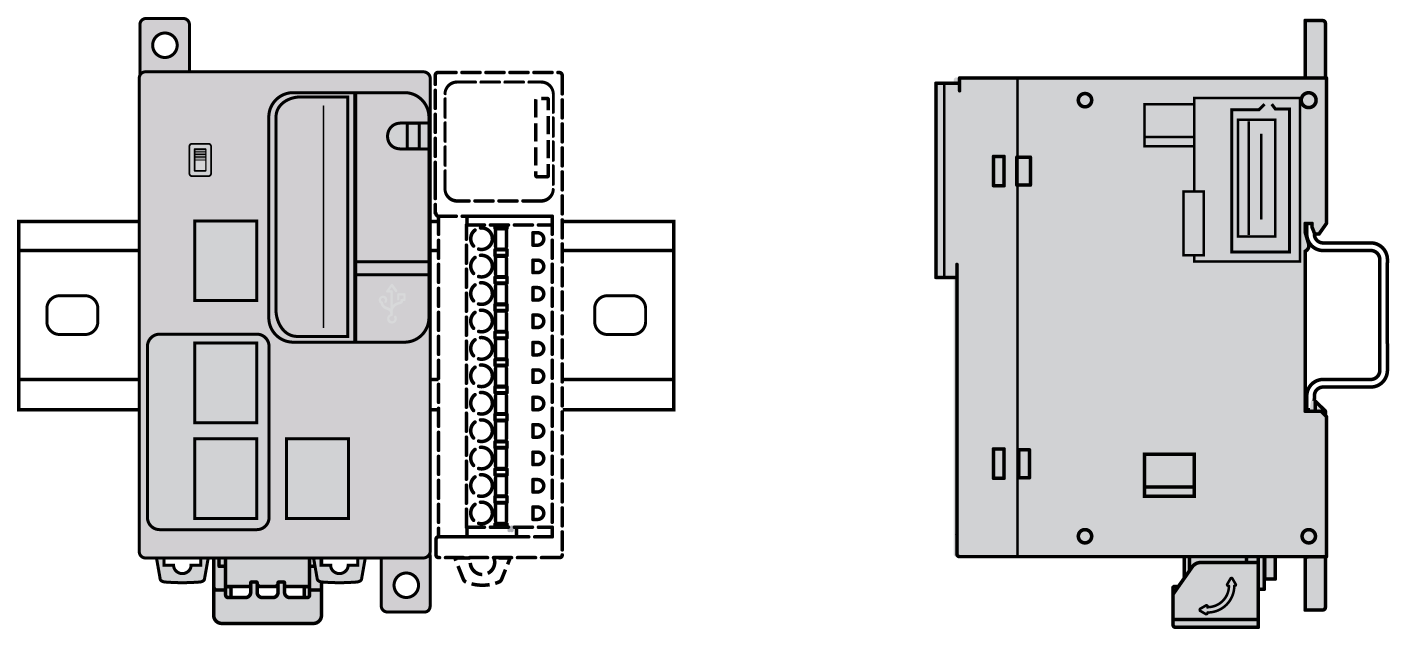

Para obtener unas características óptimas de funcionamiento, el M251 Logic Controller se deberá montar en posición horizontal sobre un plano vertical, tal y como se muestra en la figura siguiente:
Posiciones de montaje aceptables

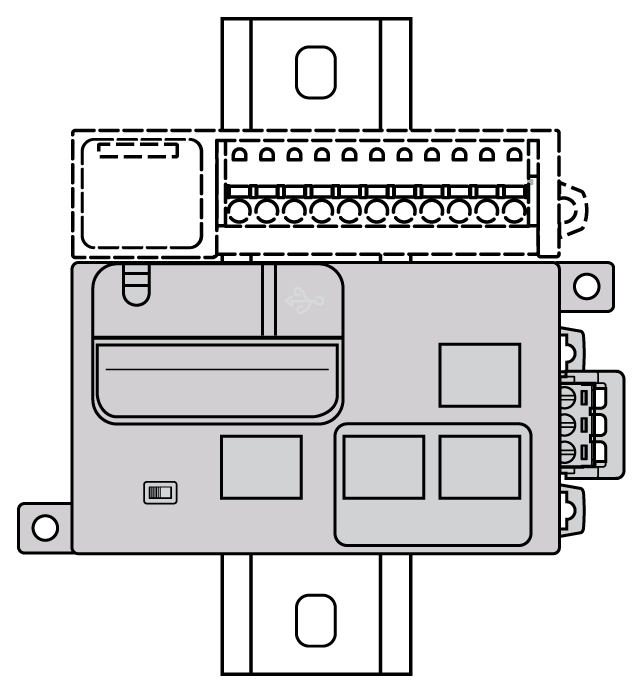

El M251 Logic Controller también se puede montar verticalmente en un plano vertical, como se muestra a continuación.
NOTA: Los módulos de ampliación se deben montar sobre el controlador.

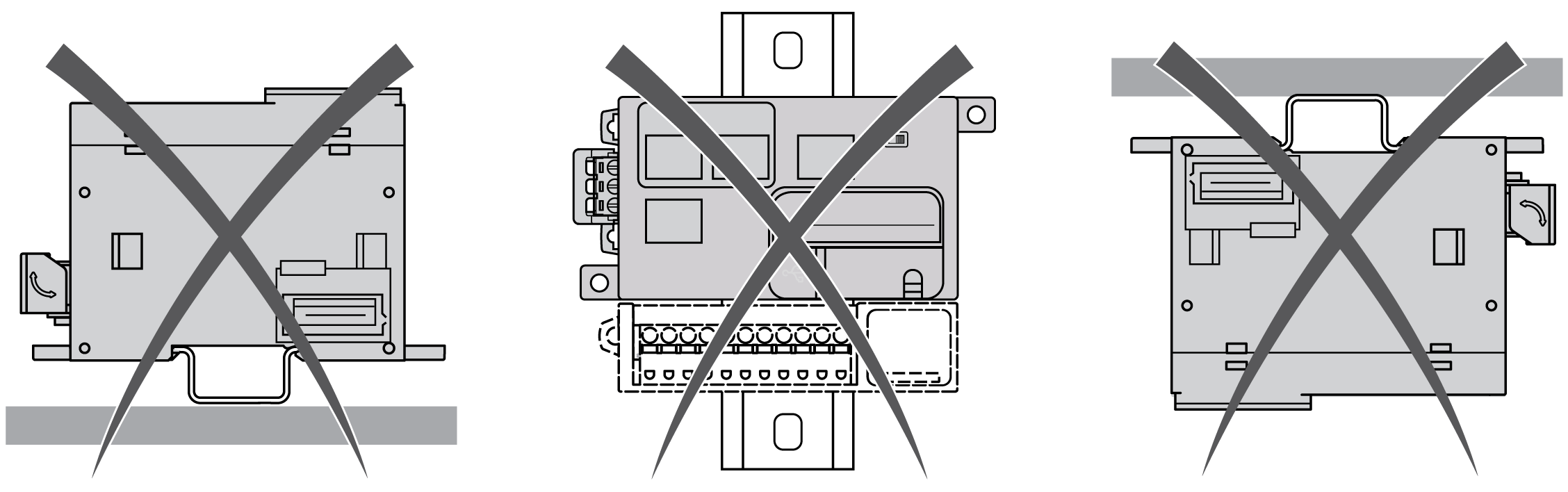

Posición de montaje incorrecta
El M251 Logic Controller sólo se debe colocar tal y como se muestra en la figura Posición de montaje correcta. En las figuras siguientes se muestran las posiciones de montaje incorrectas.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oColoque los dispositivos que disipen más calor en la parte superior del armario y asegure una ventilación adecuada. oEvite situar este equipo cerca o encima de dispositivos que puedan provocar sobrecalentamiento. oInstale el equipo en una ubicación que proporcione el mínimo de espacios libres desde todas las estructuras adyacentes y todo el equipo, tal como se indica en este documento. oInstale todo el equipo según las especificaciones de la documentación relacionada. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
El M251 Logic Controller se ha diseñado como un producto IP20 y se debe instalar en una caja. Deben respetarse las distancias al instalar el producto.
Se deben tener en cuenta tres tipos de distancias:
oEl M251 Logic Controller y todos los lados del armario (incluida la puerta del panel).
oLos bloques de terminales del M251 Logic Controller y los conductos del cableado ayudan a reducir las posibles interferencias electromagnéticas entre el controlador y el cableado de los conductos.
oEl M251 Logic Controller y todos dispositivos que generan calor instalados en el mismo armario.

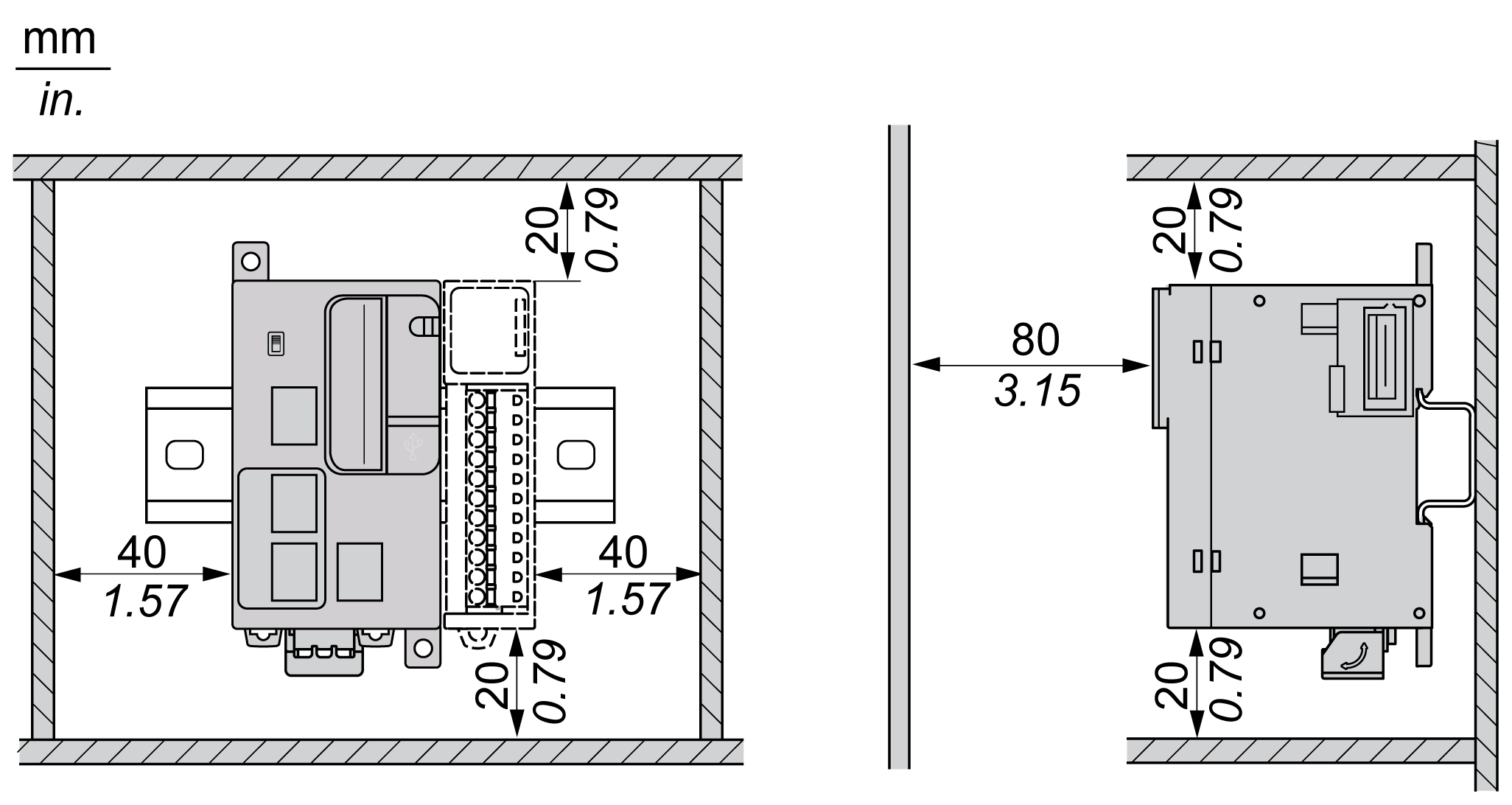

En la siguiente figura se muestran las distancias mínimas que se aplican a todas las referencias del M251 Logic Controller:
