Conexión de un Modicon M251 Logic Controller a un PC
Conexión del controlador a un PC
Para transferir, ejecutar y monitorizar las aplicaciones, conecte el controlador a un equipo que tenga instalado EcoStruxure Machine Expert mediante un cable USB o una conexión Ethernet (para referencias compatibles con puertos Ethernet).
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Conecte siempre el cable de comunicación al PC antes de conectarlo al controlador. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
Para ejecutar operaciones limitadas, el M251 Logic Controller tiene la capacidad de recibir alimentación a través del puerto USB mini-B. Un mecanismo de diodos evita que el controlador lógico reciba alimentación por USB y por la fuente de alimentación normal o que suministre tensión en el puerto USB.
Cuando sólo recibe alimentación por USB, el controlador lógico ejecuta el firmware y el proyecto de inicio (si existe), y el panel de E/S no recibe alimentación durante el arranque (la misma duración que un arranque normal). La descarga USB con alimentación inicializa la memoria flash interna con algunos firmwares o aplicaciones y parámetros cuando el controlador recibe alimentación por USB. La herramienta preferida para conectarse al controlador es el Asistente del controlador. Consulte la Guía de usuario del Asistente del controlador de EcoStruxure Machine Expert .
El empaquetado del controlador permite un acceso rápido al puerto USB mini-B sin necesidad de abrir demasiado el empaquetado. Puede conectar el controlador al PC con un cable USB. Los cables largos no son adecuados para la descarga USB con alimentación.
|
|
|
ALIMENTACIÓN INSUFICIENTE PARA DESCARGA USB |
|
No utilice un cable USB de más de 3 m (9,8 pies) para la descarga USB con alimentación. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
NOTA: La descarga USB con alimentación no está diseñada para utilizarse en un controlador instalado. En función del número de módulos de ampliación de E/S en la configuración física del controlador instalado, es posible que no se reciba la potencia suficiente desde el puerto USB del PC para completar la descarga.
Conexión con puerto USB mini-B
TCSXCNAMUM3P: Este cable USB es adecuado para conexiones de corta duración, como actualizaciones rápidas o recuperación de valores de datos.
BMXXCAUSBH018: Este cable USB, con conexión a tierra y blindado, es adecuado para conexiones de larga duración.
NOTA: Sólo se puede conectar un controlador o cualquier otro dispositivo asociado con el EcoStruxure Machine Expert y su componente al PC de forma simultánea.
El puerto USB mini-B es el puerto de programación que pueden utilizar para conectar un PC con un puerto host USB mediante el software de EcoStruxure Machine Expert. Con un cable USB normal, esta conexión es adecuada para las actualizaciones rápidas del programa o las conexiones de corta duración para realizar el mantenimiento e inspeccionar los valores de los datos. No es adecuada para las conexiones a largo plazo, como la puesta en marcha o la supervisión, sin el uso de cables adaptados especialmente para ayudar a minimizar los efectos de las interferencias electromagnéticas.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO O EQUIPO INOPERATIVO |
|
oDeberá usar un cable USB como BMX XCAUSBH0•• asegurado a la conexión a tierra funcional (FE) del sistema para cualquier conexión a largo plazo. oNo conecte más de un controlador o acoplador de bus a la vez mediante conexiones USB. oNo utilice los puertos USB, si están incorporados, a menos que tenga la certeza de que la ubicación no es peligrosa. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
El cable de comunicación debe conectarse primero al PC para minimizar la posibilidad de que una descarga electrostática afecte al controlador.
Para conectar el cable USB al controlador, siga estos pasos:
|
Paso |
Acción |
|---|---|
|
1 |
1a Si se está realizando una conexión de larga duración con el cable BMXXCAUSBH018 u otro cable con una conexión con conexión a tierra y blindada, asegúrese de conectar bien el conector blindado a la conexión a tierra funcional (FE) o a la conexión a tierra de protección (PE) de su sistema antes de conectar el cable al controlador y al PC. 1b Si está realizando una conexión de corta duración con el cable TCSXCNAMUM3P u otro cable USB sin conexión a tierra, vaya al paso 2. |
|
2 |
Conecte el cable USB al equipo. |
|
3 |
Abra la cubierta de acceso abatible. |
|
4 |
Conecte el miniconector del cable USB al conector USB del controlador. |

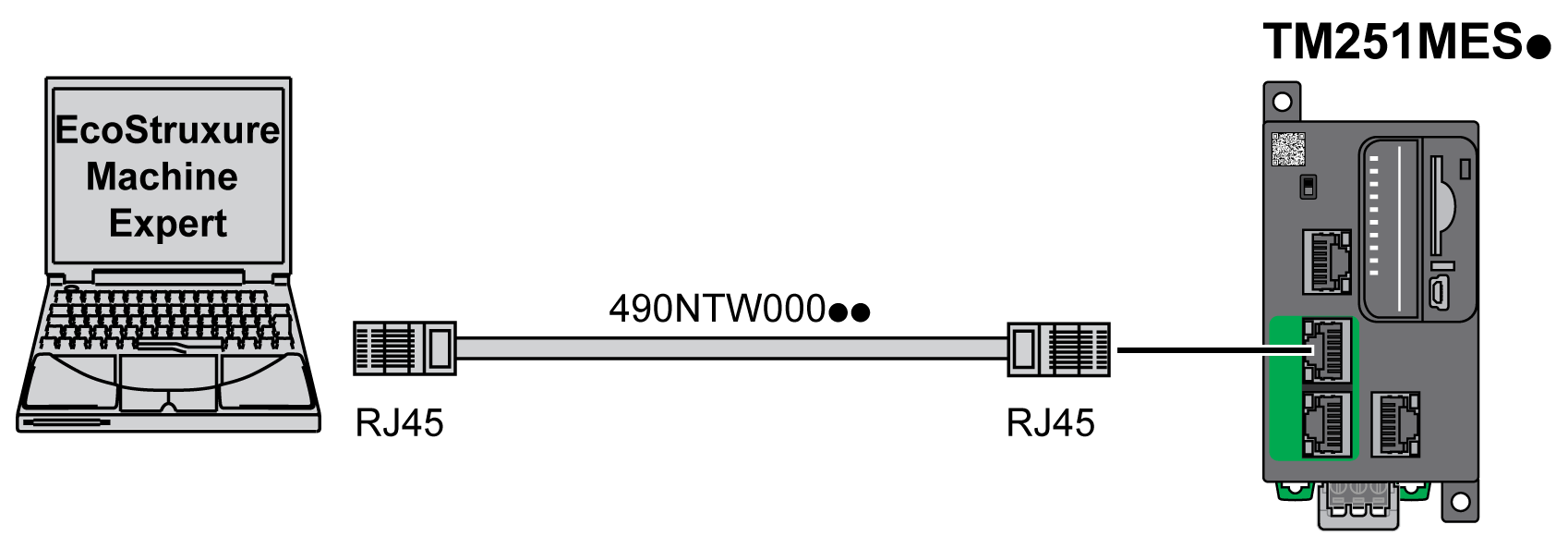

También puede conectar el controlador a un PC mediante un cable Ethernet.
|
Paso |
Acción |
|---|---|
|
1 |
Conecte el cable Ethernet al PC. |
|
2 |
Conecte el cable Ethernet a uno de los puertos Ethernet 1 del controlador. |
