Arquitectura de E/S distribuidas de TM5 / TM7
El Sistema TM5/TM7 es un sistema abierto y puede funcionar con las siguientes normas de bus de campo abierto:
oEtherNet/IP

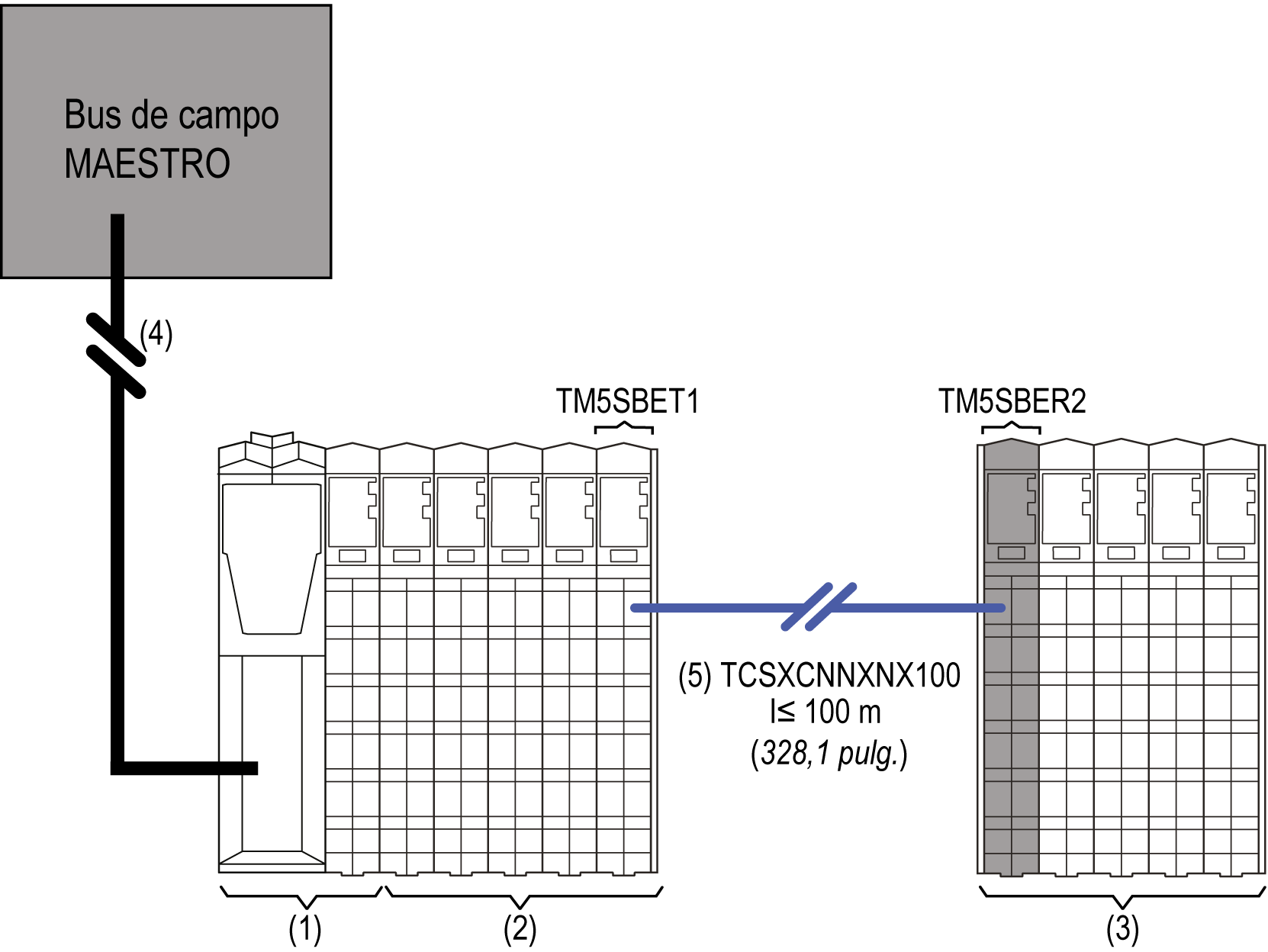

En la ilustración siguiente se muestran E/S distribuidas de TM5 conectadas al maestro de bus de campo:
1 Interfaz de bus de campo de TM5
2 E/S de ampliación distribuidas de TM5
1 + 2 Isla de E/S distribuidas de TM5
3 Isla de E/S remotas de TM5
4 Cable de bus de campo
5 Cable de bus de ampliación de TM5

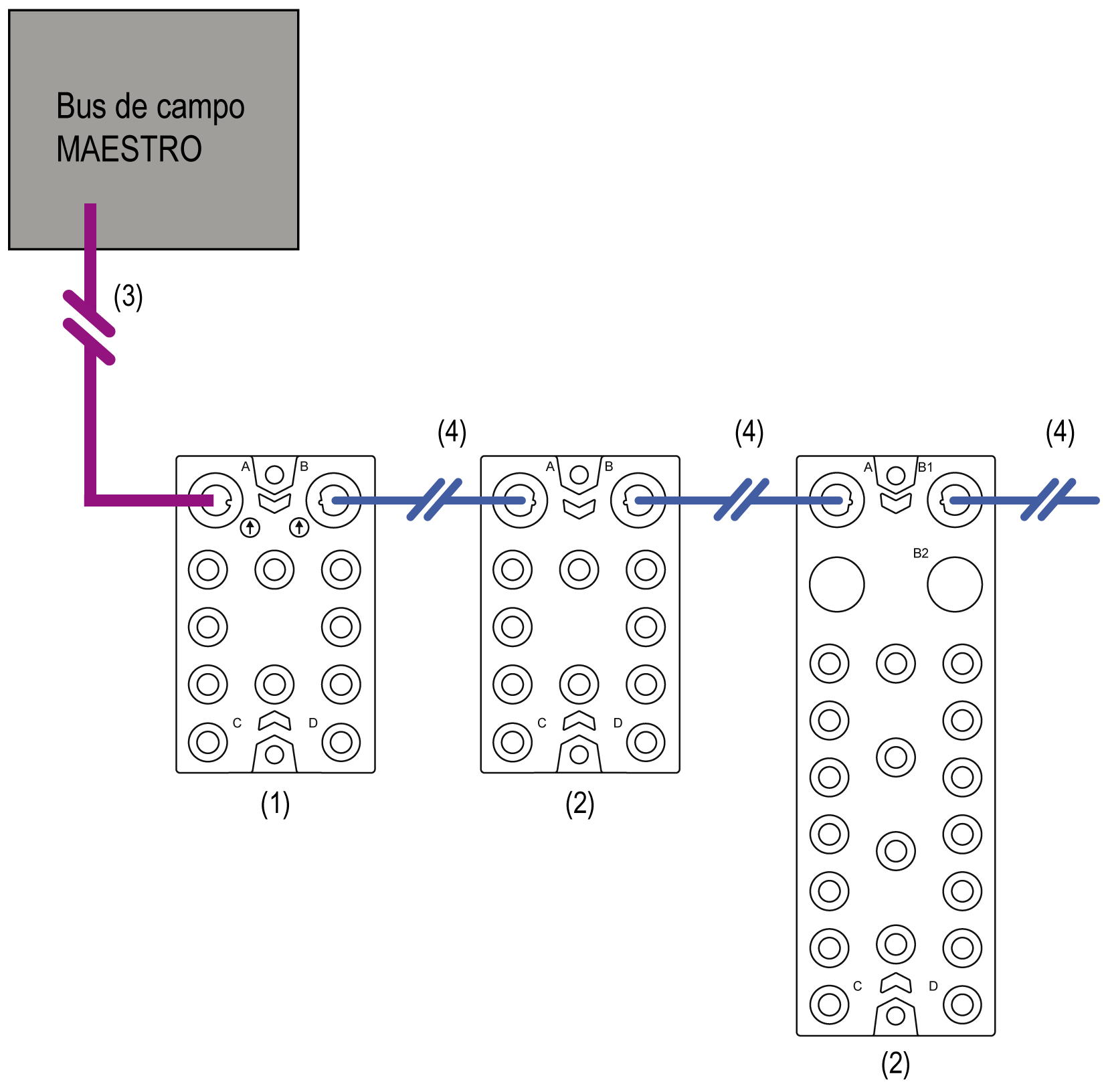

En la ilustración siguiente se muestran E/S distribuidas de TM7 conectadas al maestro de bus de campo:
1 Bloque de E/S de interfaz de bus de campo de TM7
2 Bloques de E/S de ampliación de TM7
3 Cable de bus de campo
4 Cables de bus de ampliación de TM7
E/S distribuidas mixtas de TM5/TM7
Además de la configuración distribuida, se pueden colocar E/S remotas a una distancia de hasta 100 m (328,1 pies) y crear una configuración de E/S distribuidas mixtas de TM5/TM7.

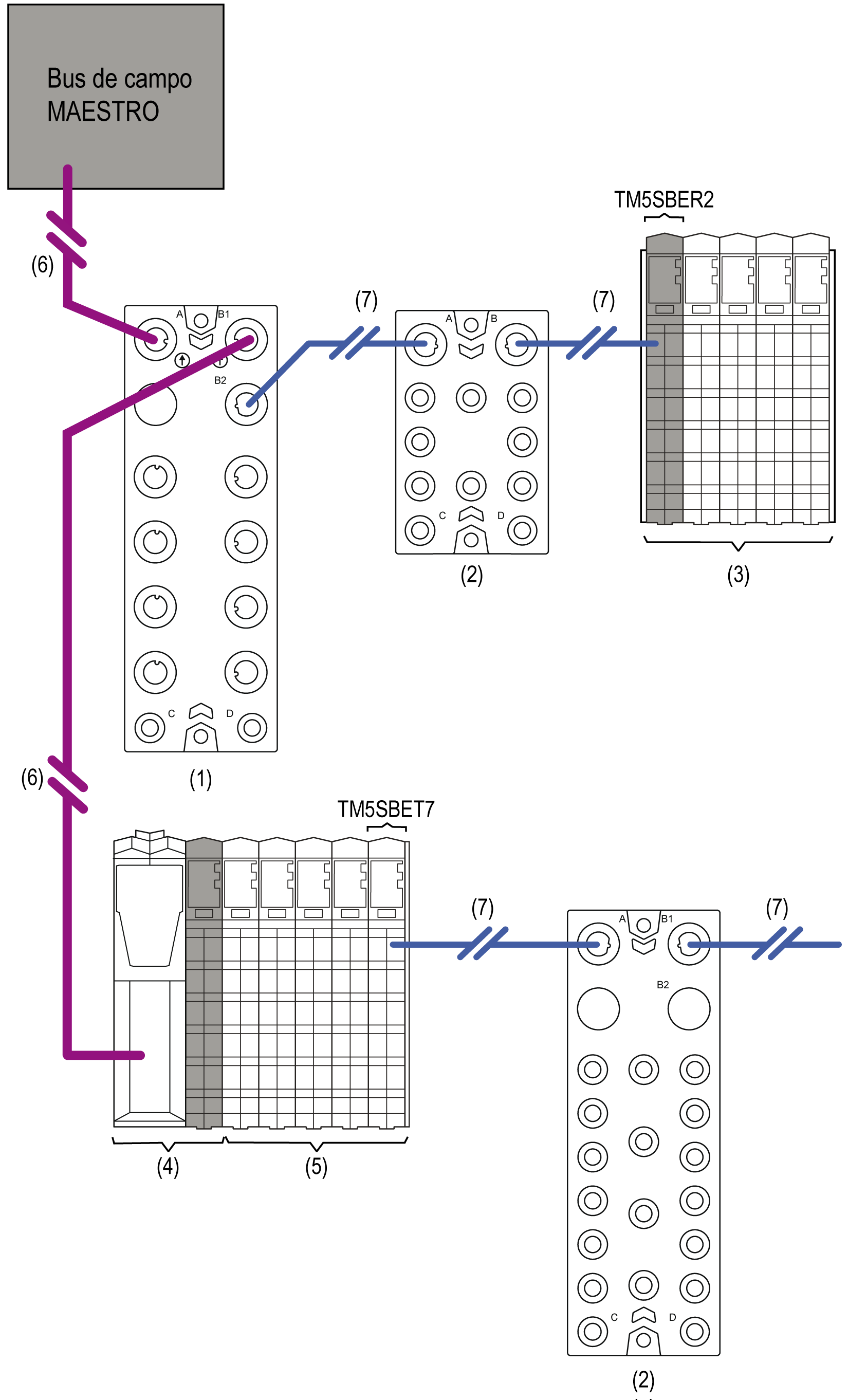

En la ilustración siguiente se representa una arquitectura global Sistema TM5/TM7 que incluye E/S distribuidas mixtas de TM5 / TM7:
1 Bloque de E/S de interfaz de bus de campo de TM7
2 Bloques de E/S de ampliación de TM7
3 Isla de E/S remotas de TM5
4 Interfaz de bus de campo de TM5
5 E/S de ampliación distribuidas de TM5
4 + 5 Isla de E/S distribuidas de TM5
6 Cables de bus de campo
7 Cables de bus de ampliación de TM7
