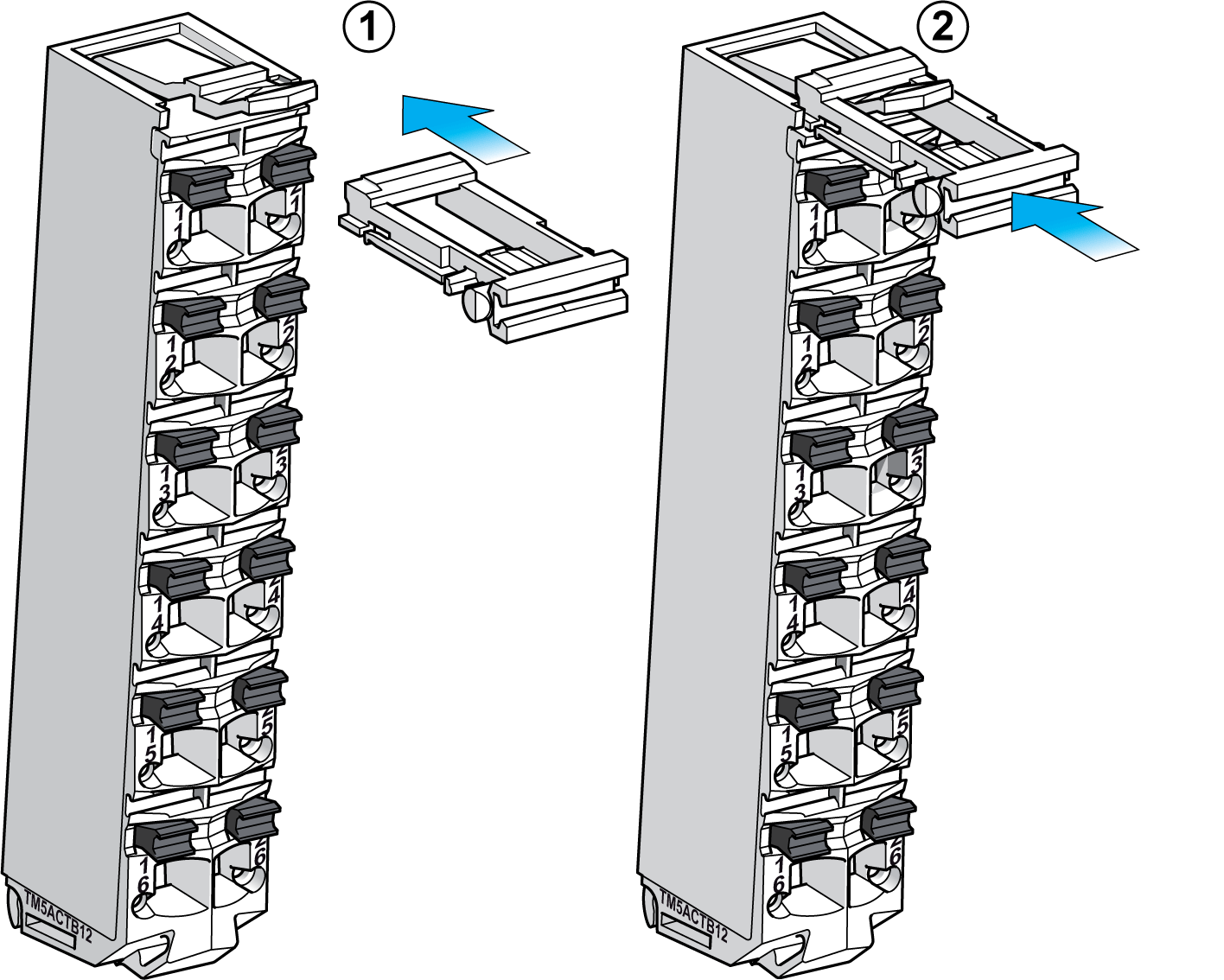

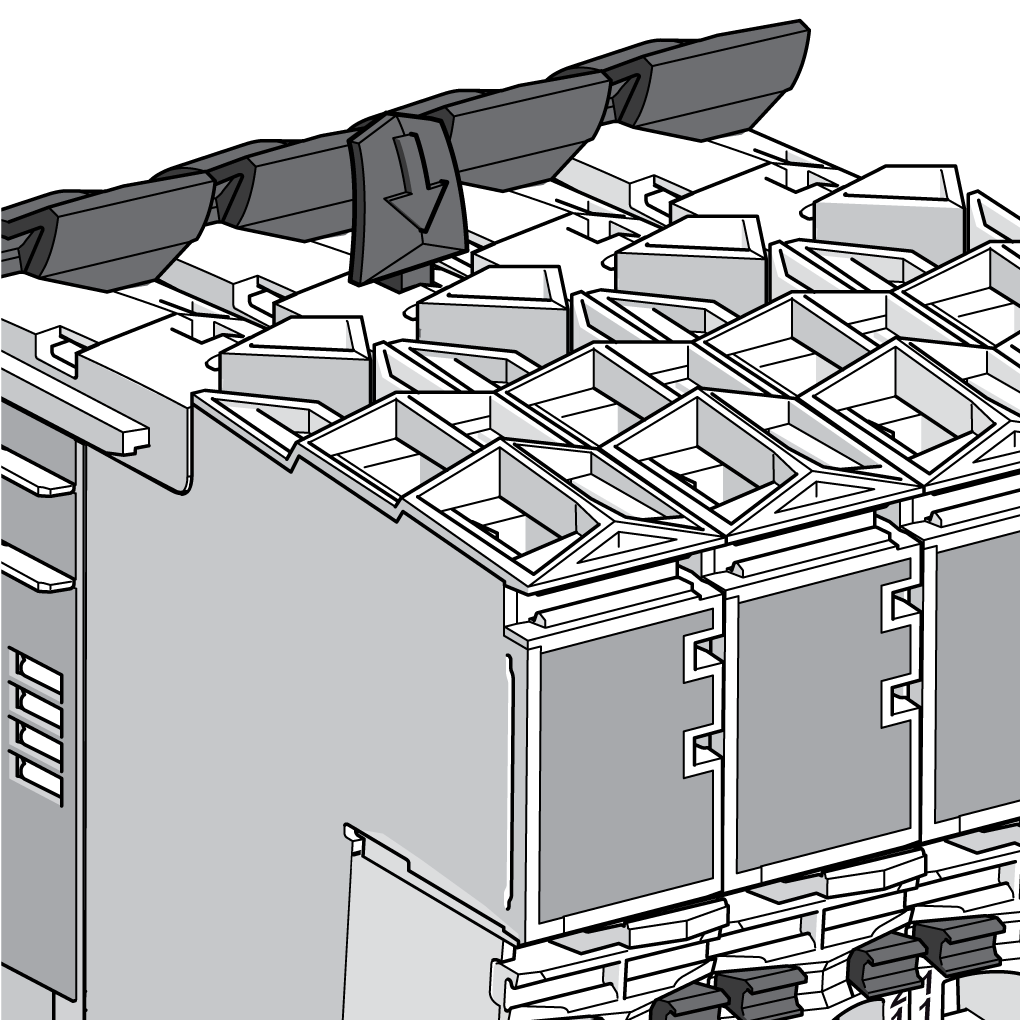

El clip de bloqueo conecta el módulo electrónico con la base de bus. El clip de bloqueo se inserta en la apertura adecuada situada en la parte superior de la sección y se empuja hacia abajo.

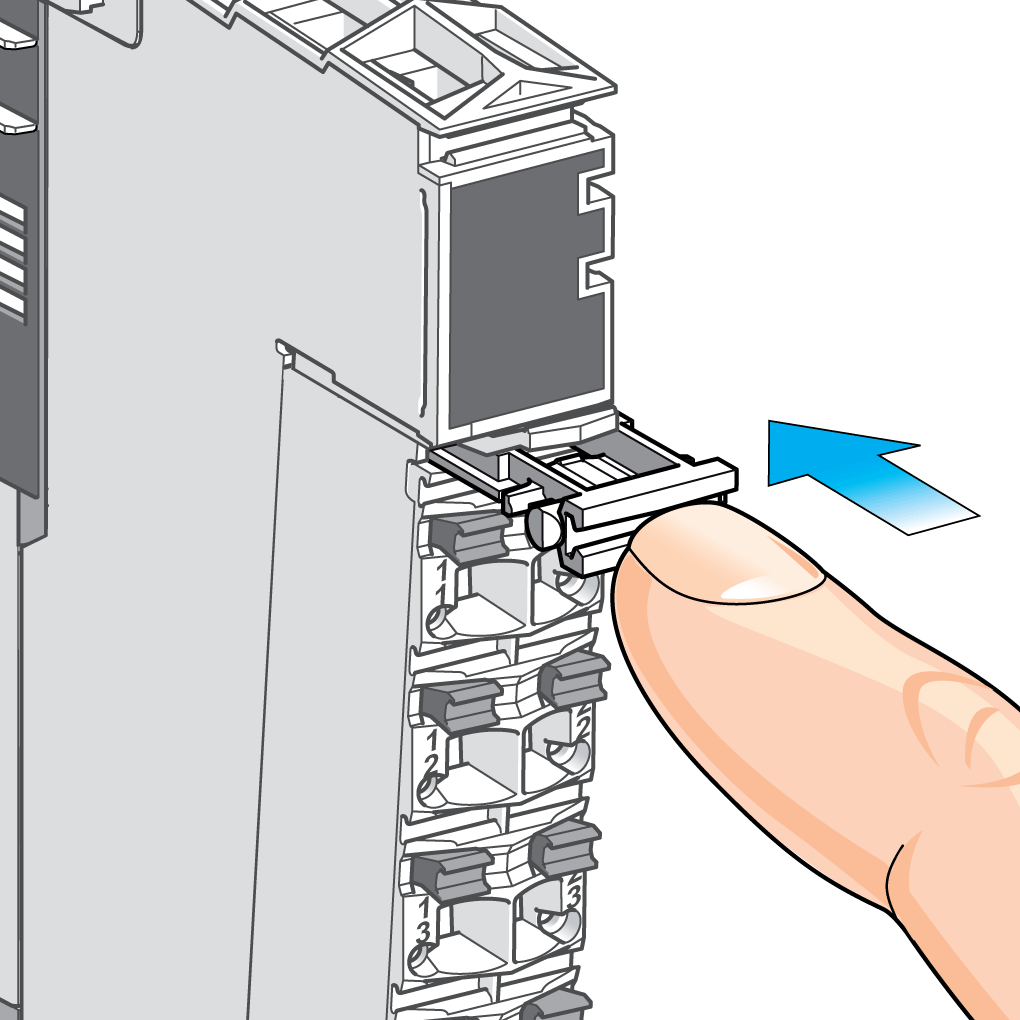

El clip de bloqueo de terminales conecta el bloque de terminales para ayudar a la conexión segura del módulo electrónico.
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Coloque el clip de bloqueo de terminales en la palanca de bloqueo del bloque de terminales tal como se muestra. |
|
|
2 |

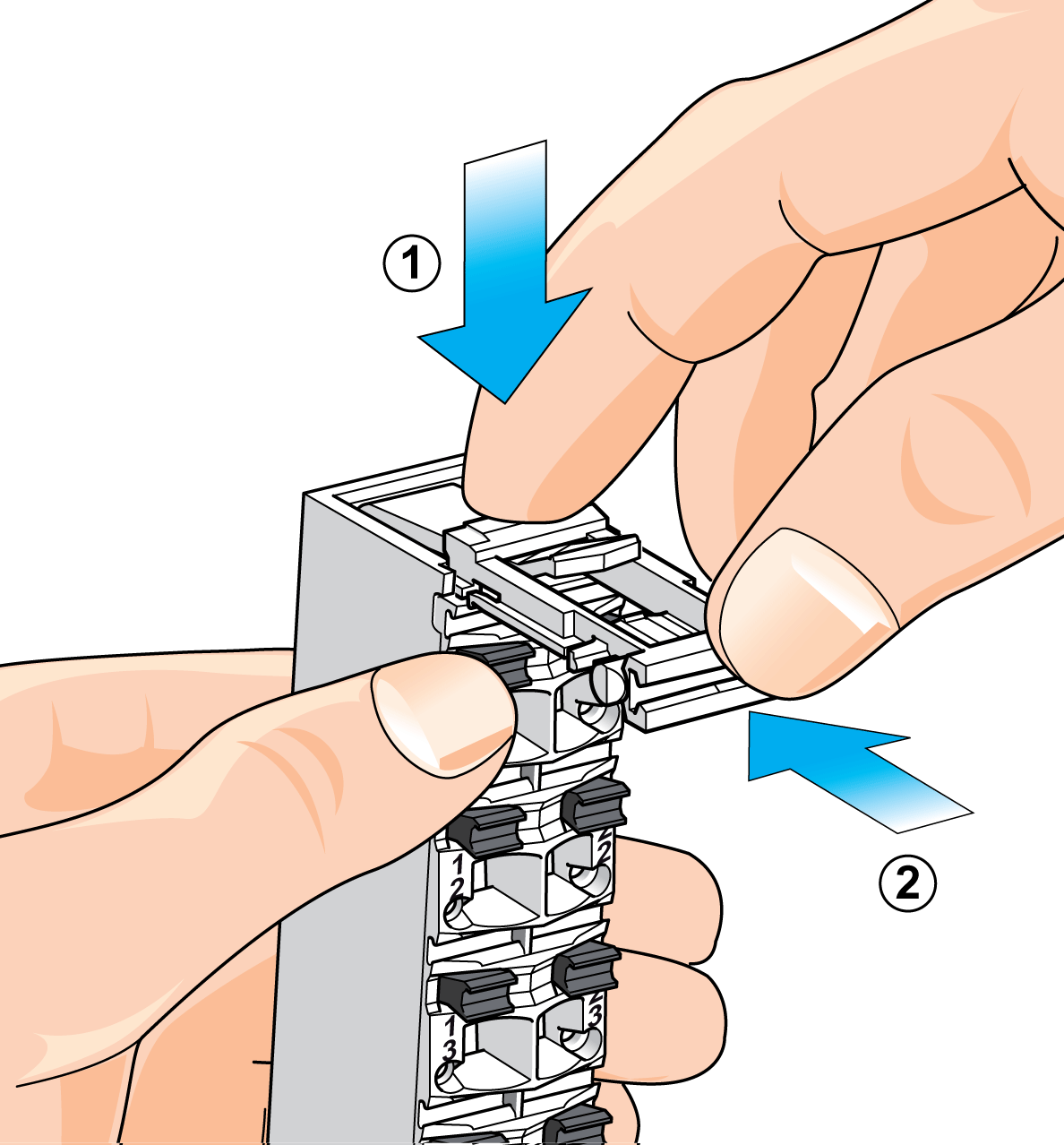

Empuje hacia abajo y mantenga sujeto el clip de bloqueo de terminales y la palanca de bloqueo con el dedo índice. Deslice el clip de bloqueo de terminales hacia delante con el dedo pulgar. |
|
|
3 |

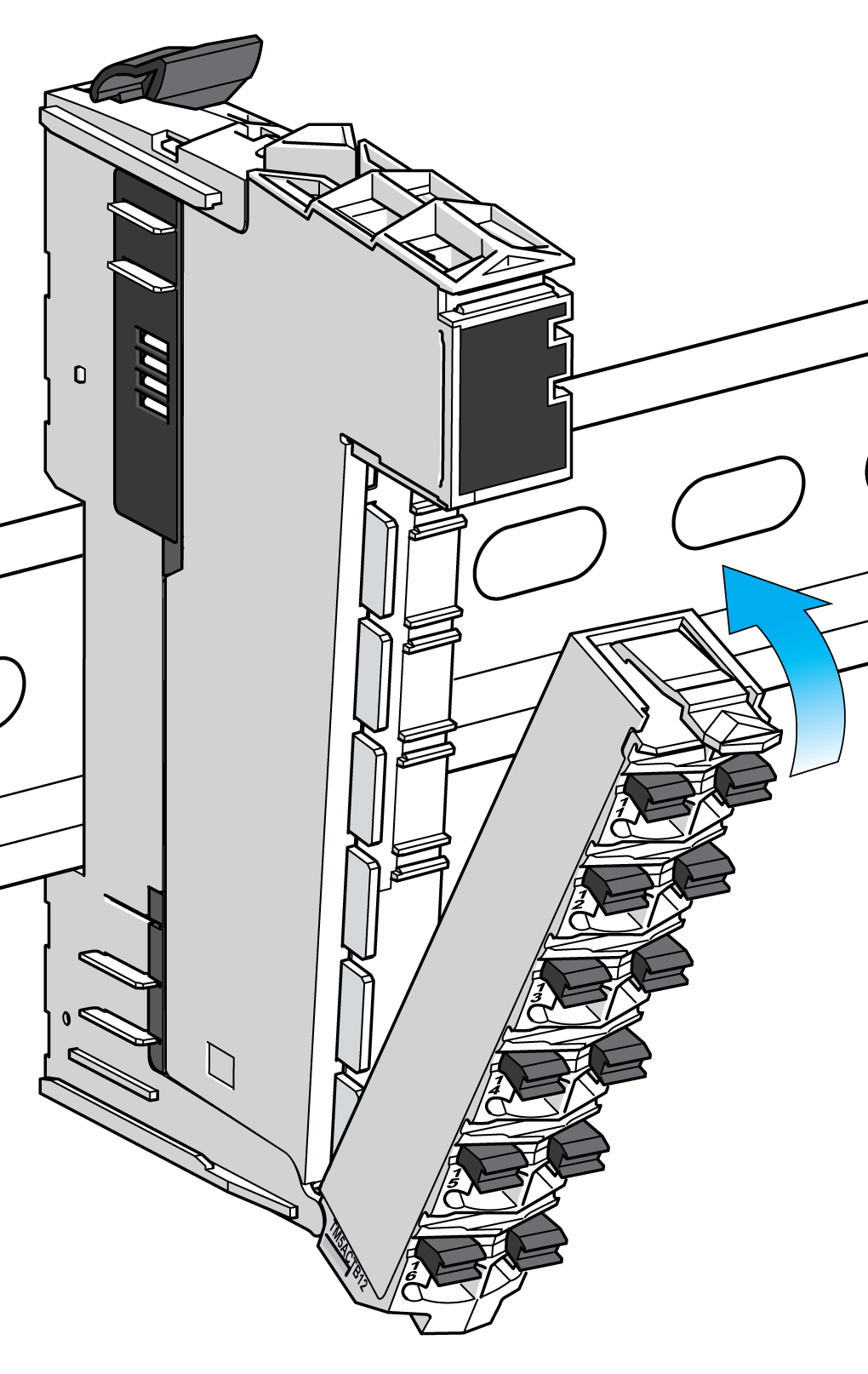

Cuelgue el borde inferior del bloque de terminales de su bisagra en el módulo de bus. |
|
|
4 |

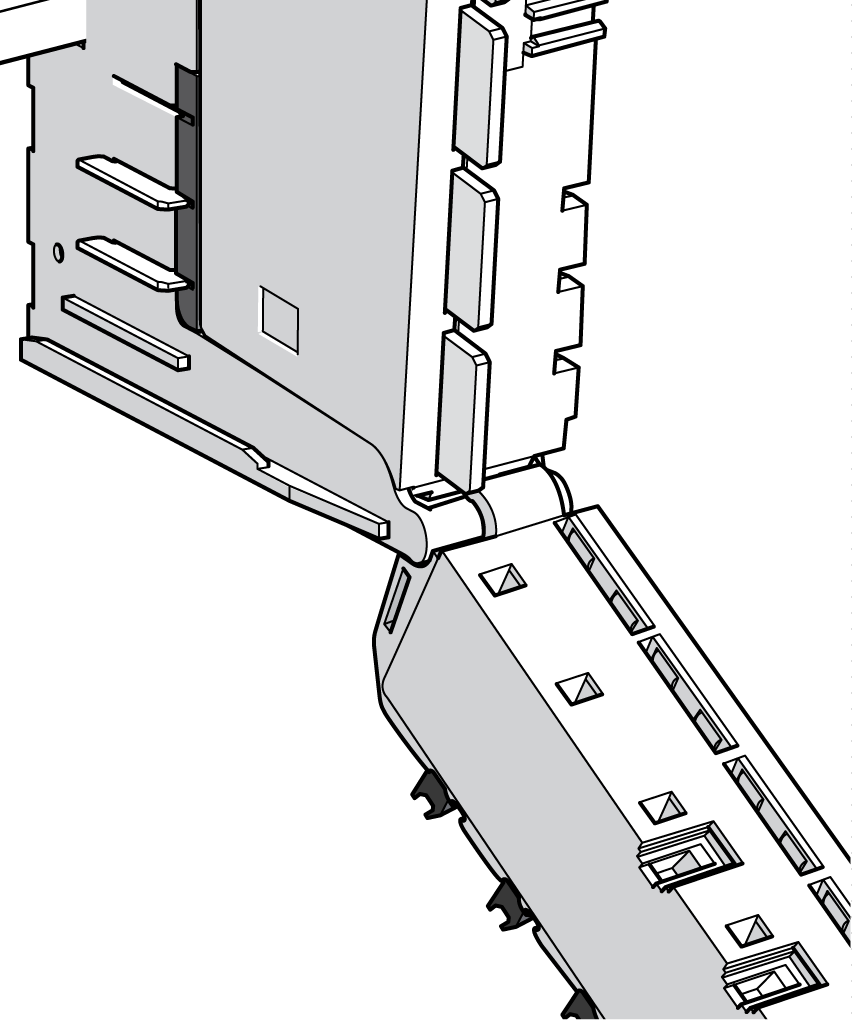

Gire el bloque de terminales para colocarlo en su lugar. |
|
|
5 |
Asegure el bloque de terminales en el módulo electrónico empujando el clip de bloqueo de terminales. |
|
|
6 |
Clip de bloqueo de terminales instalado. |
|
NOTA: Para extraer el bloque de terminales, invierta el paso 5 extrayendo el clip de bloqueo de terminales.
|
Paso |
Acción |
|
|---|---|---|
|
1 |
Sostenga la cubierta de texto normal a un ángulo de 90° con respecto al clip de bloqueo de terminales. |
|
|
2 |

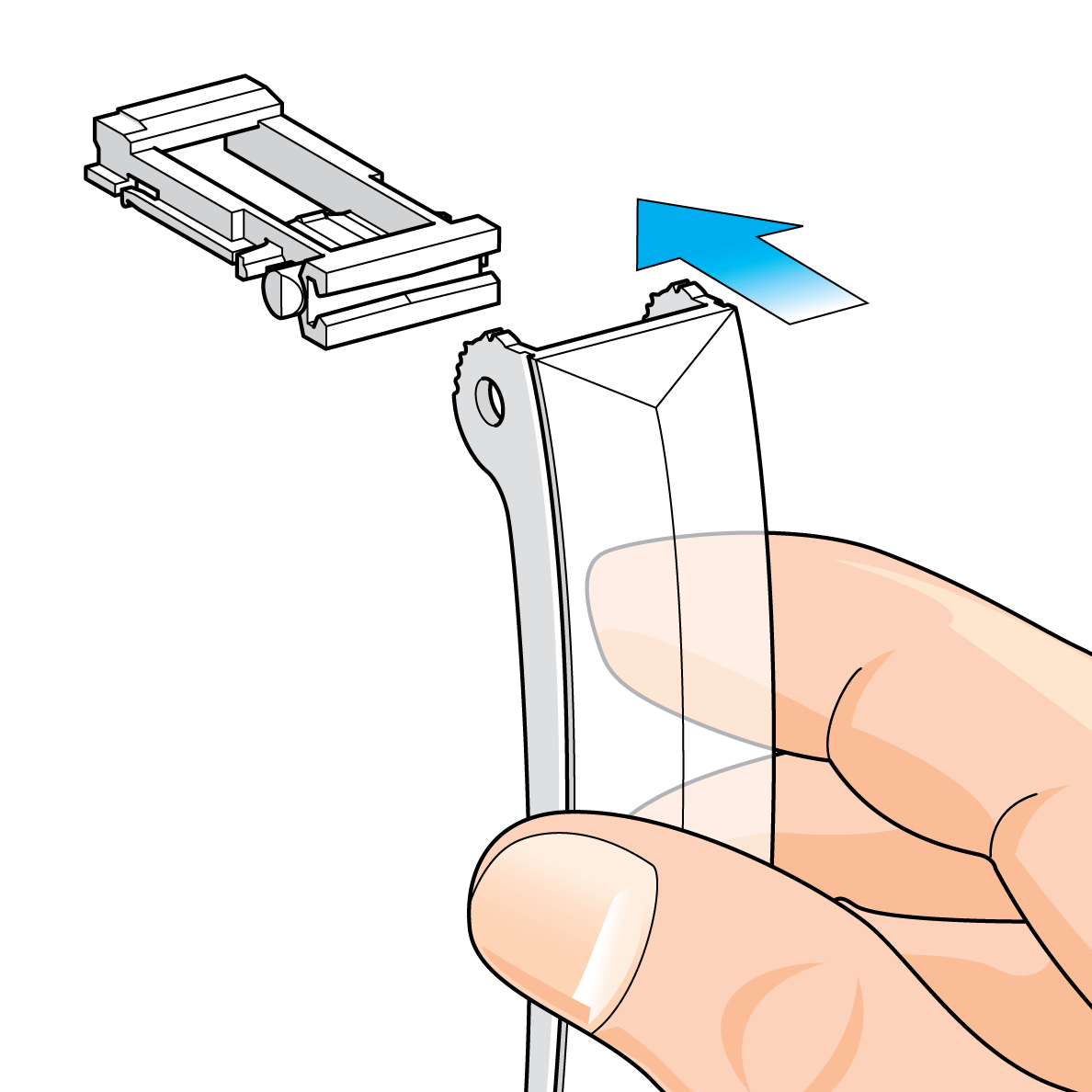

Empuje la cubierta de texto normal hacia el clip de bloqueo de terminales hasta que encaje en el slot del clip. |
|
|
3 |
Inserte las bandas de leyenda de texto normal. |
|
