En este apartado se muestran las posiciones de montaje correctas para el Sistema TM5.
Las configuraciones local, remota y distribuida siguen las mismas reglas.
El Sistema TM5 sólo debe colocarse como se muestra en las figuras de posición de montaje correctas o aceptables.

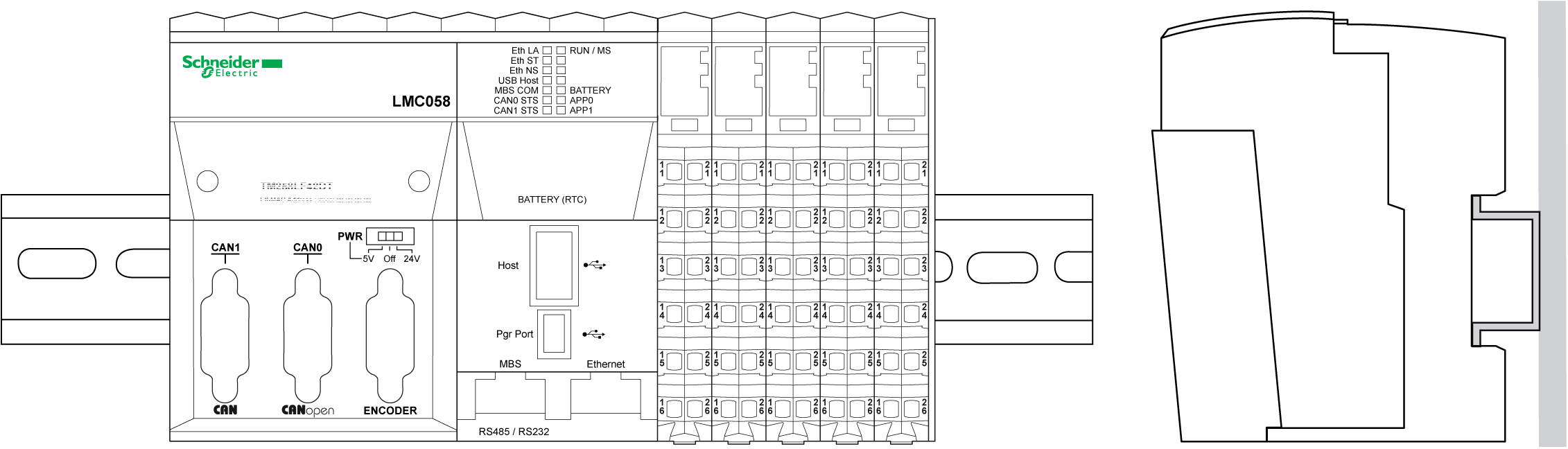

El Sistema TM5 debe montarse horizontalmente sobre un plano vertical como se muestra en las figuras siguientes:
NOTA: Mantenga un espaciado adecuado para asegurar una ventilación correcta y mantener una temperatura ambiente tal como se explica en las características físicas del entorno.
Posiciones de montaje aceptables
Siempre que sea posible, el Sistema TM5 sólo debe colocarse como se muestra en la figura anterior.

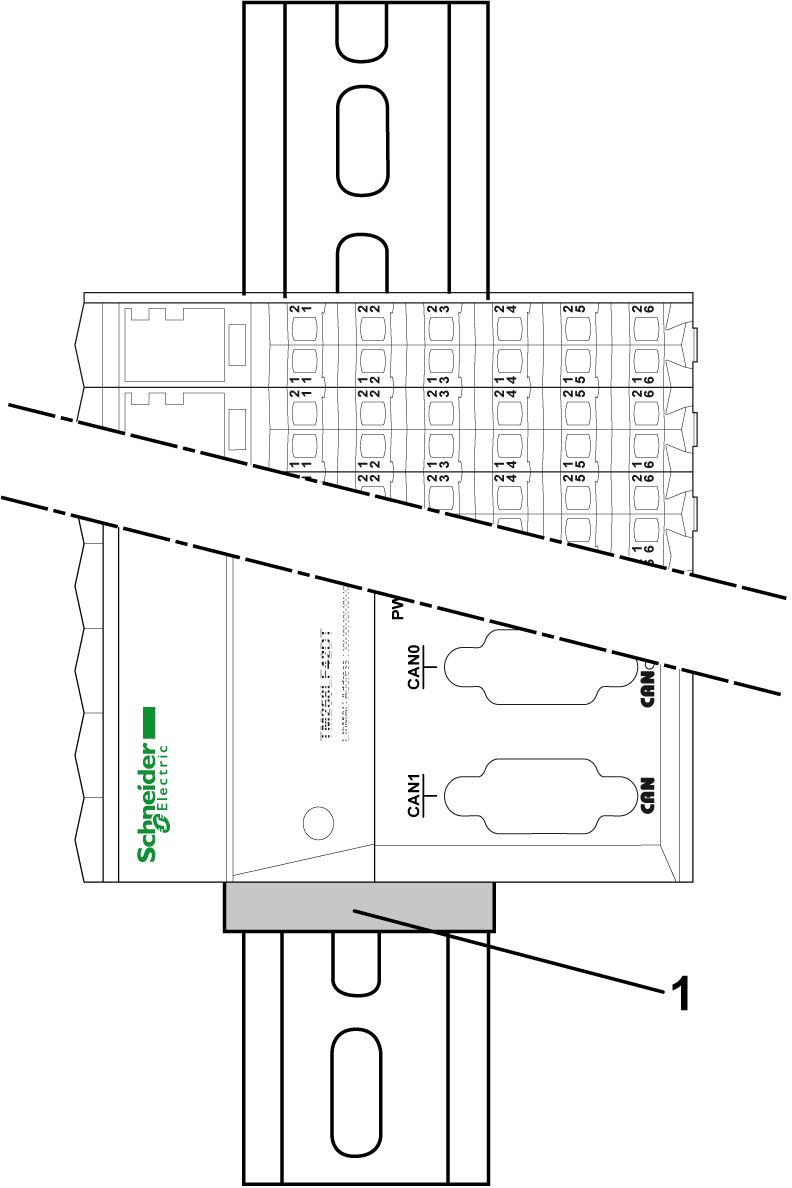

El Sistema TM5 también se puede montar hacia los lados en un plano vertical, como se muestra a continuación.
1 Soporte final
NOTA: Para una configuración local en esta posición de montaje, los módulos de ampliación deben estar encima del controlador.
NOTA: El primer elemento de la configuración de TM5 (controlador o sección) debe estar asegurado contra deslizamientos. Se puede utilizar un soporte final (referencia AB1 AB8R35, por ejemplo) para sujetar la configuración.
NOTA: El rango de temperatura está limitado de -10 a 50 °C (de 14 a 122 °F) al instalar la configuración de TM5 en vertical.
Posición de montaje incorrecta

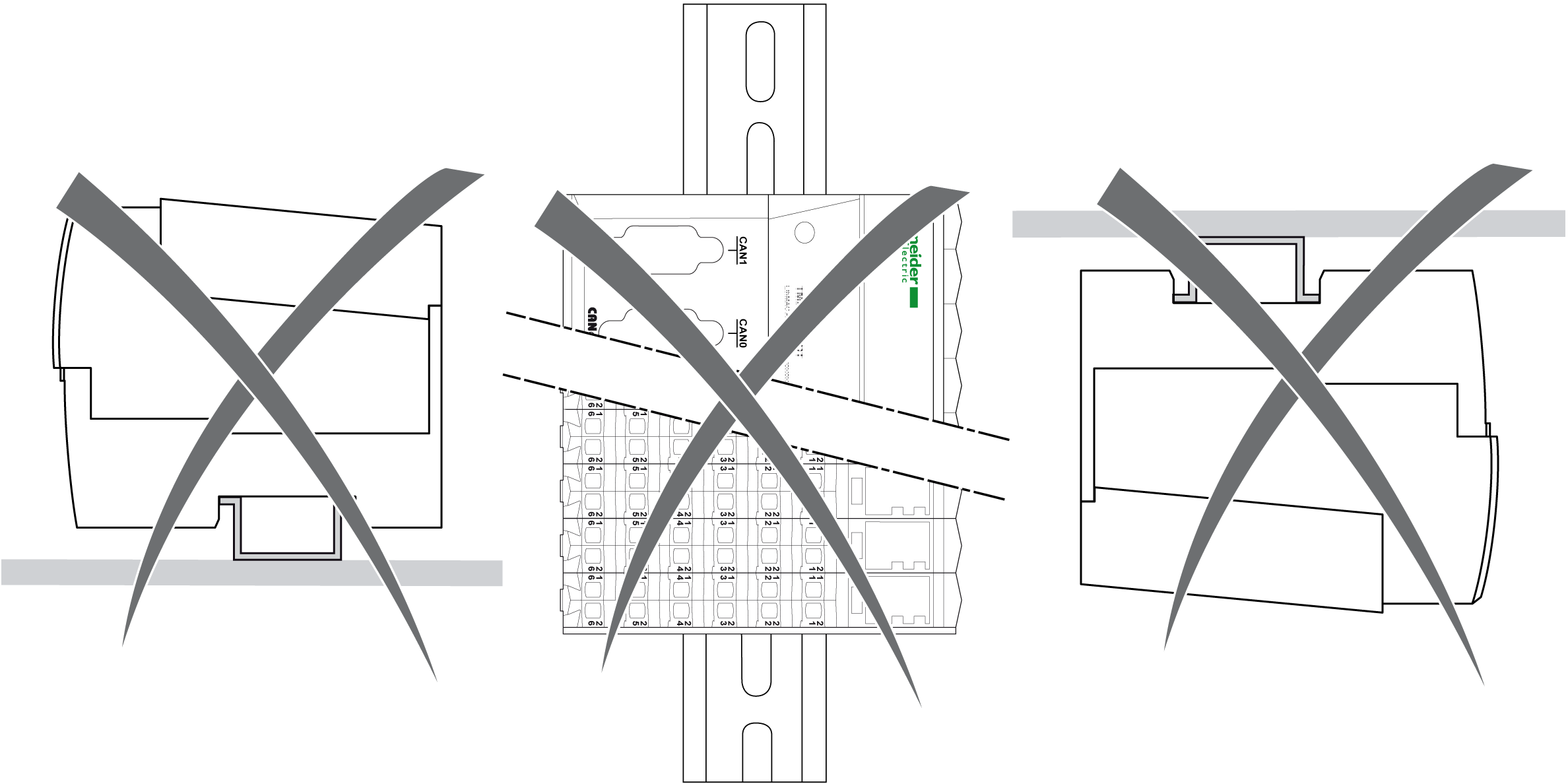

En las figuras siguientes se muestran posiciones de montaje incorrectas:
