El TM7SPS1A PDB suministra al bus de alimentación de TM7.
En la tabla siguiente se facilitan las características principales del bloque TM7SPS1A:
|
Características principales |
|
|---|---|
|
Alimentación nominal de salida |
15 W |
|
Tensión de entrada nominal |
24 V CC |
|
Tensión de salida nominal |
20 V CC |
|
Corriente de salida nominal |
750 mA |
|
Tipo de conexión de bus de TM7 |
M12, codificación B, tipos de conector macho y hembra |
|
Tipo de conexión de la fuente de alimentación |
M8, 4 pins, tipos de conector macho y hembra |

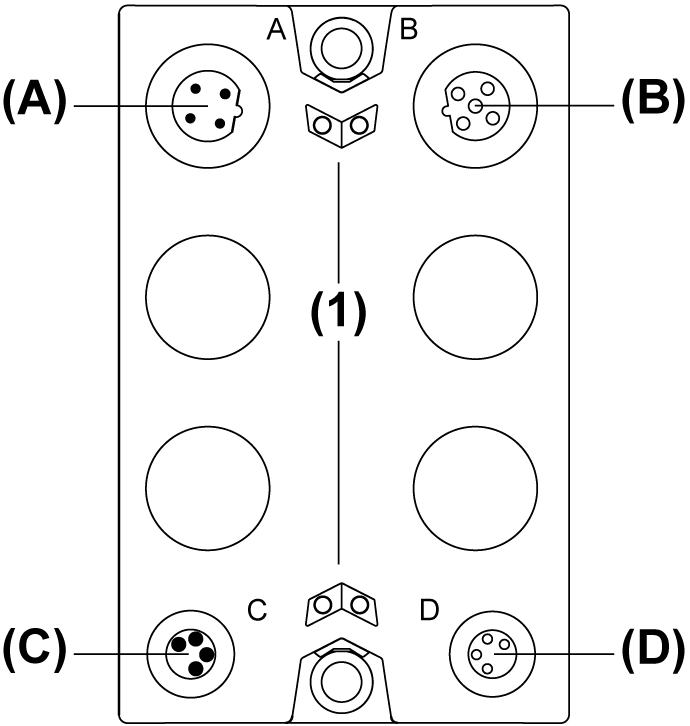

En la ilustración siguiente se muestra el bloque TM7SPS1A:
(A) Conector IN de bus de TM7
(B) Conector OUT de bus de TM7
(C) Conector IN de alimentación de 24 V CC
(D) Conector OUT de alimentación de 24 V CC
(1) Indicadores LED de estado
NOTA: Consulte también Indicadores LED de estado.

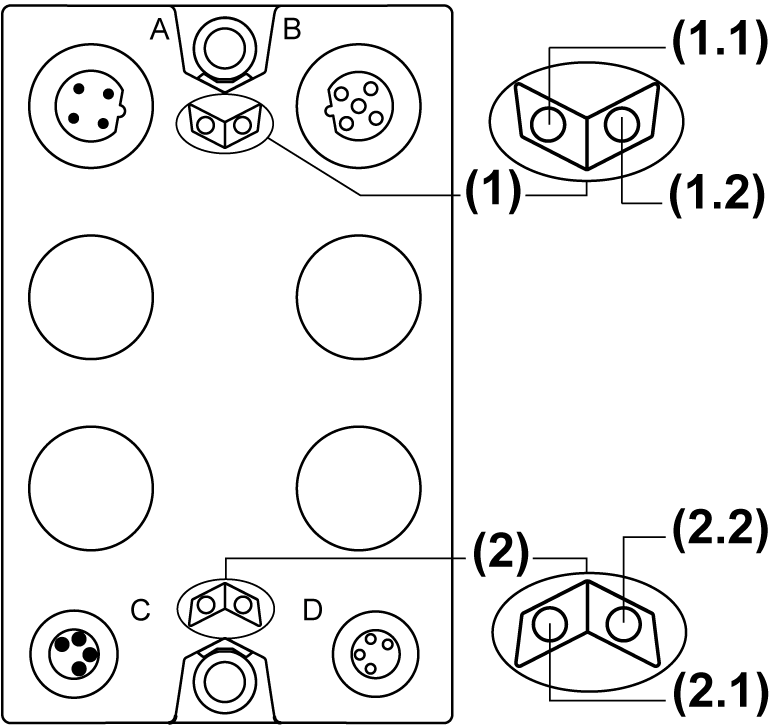

En la ilustración siguiente se muestran los indicadores LED de estado del bloque TM7SPS1A:
(1) Indicadores LED de estado del bus de alimentación de TM7, conjunto de dos indicadores LED: 1.1 (verde) y 1.2 (verde)
(2) Indicadores LED de estado de alimentación, conjunto de dos indicadores LED: 2.1 (naranja) y 2.2 (naranja)
En la tabla siguiente se describen los indicadores LED de estado del bus de alimentación TM7 del bloque TM7SPS1A:
|
Indicadores LED de estado del bus de alimentación de TM7 |
Descripción |
|
|---|---|---|
|
LED 1.1 |
LED 1.2 |
|
|
APAGADO |
APAGADO |
No hay fuente de alimentación en el bus de TM7, o se ha detectado un error en el bus de alimentación de TM7 |
|
ENCENDIDO |
ENCENDIDO |
La fuente de alimentación de TM7 se encuentra en un rango válido |
En la tabla siguiente se describen los indicadores LED de estado de alimentación del bloque TM7SPS1A:
|
Indicadores LED de estado de alimentación |
Descripción |
|
|---|---|---|
|
LED 2.1 |
LED 2.2 |
|
|
APAGADO |
APAGADO |
No hay fuente de alimentación o ésta se encuentra por debajo del valor límite inferior |
|
ENCENDIDO |
ENCENDIDO |
El suministro del bloque de alimentación se encuentra en un rango válido |
