La línea serie se emplea para comunicarse con dispositivos que admiten el protocolo Modbus como maestro o esclavo, el protocolo ASCII (impresora, modem, etc.) y el protocolo Machine Expert (HMI, etc.).
|
Característica |
Descripción |
|
|---|---|---|
|
Función |
RS485 o RS232 configurada mediante software |
|
|
Tipo de conector |
RJ45 |
|
|
Aislamiento |
550 V CA |
|
|
Velocidad de transmisión |
De 300 a 115 200 bps |
|
|
Cable |
Tipo |
Blindado |
|
Longitud máxima (entre el controlador y una caja de conexiones aislada) |
30 m (98,43 pies) para RS485 15 m (49,21 pies) para RS232 |
|
|
Polarización |
La configuración de software se emplea para la conexión de las resistencias de polarización de 576 Ω cuando el nodo se configura como maestro. |
|
NOTA: Algunos dispositivos proporcionan tensión en conexiones serie RS485. No conecte estas líneas de tensión al controlador, ya que pueden dañar la electrónica del puerto serie del controlador y dejarlo inoperativo.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Utilice solo el cable serie VW3A8306R•• para conectar los dispositivos RS485 al controlador. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |

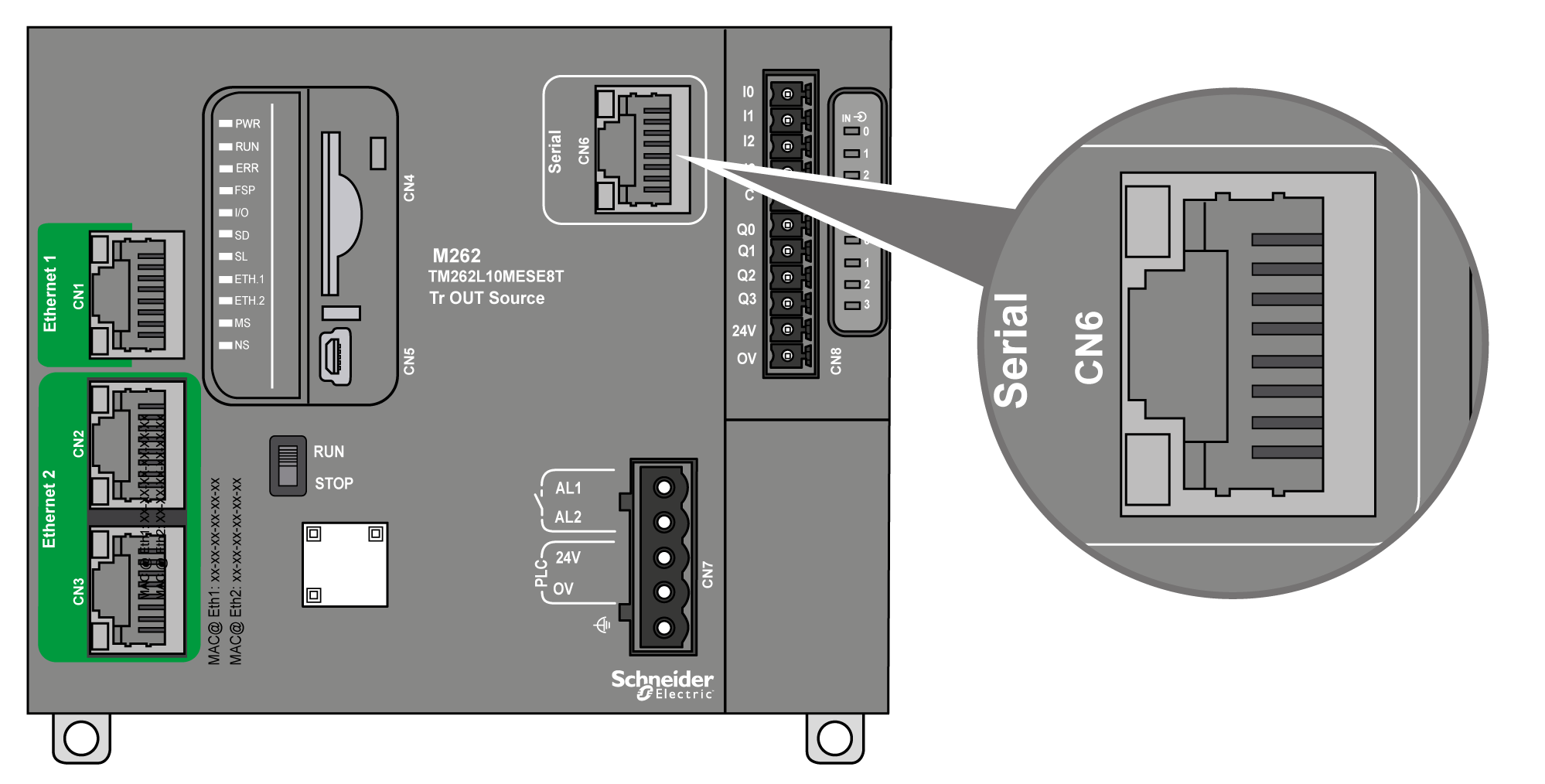

En la siguiente figura se muestran los pins del conector RJ45:
En esta tabla se describe la asignación de pins del conector RJ45:
|
Pin |
||
|---|---|---|
|
1 |
N. C. |
|
|
2 |
N. C. |
|
|
3 |
N. C. |
N. C. |
|
4 |
N. C. |
D1 |
|
5 |
N. C. |
D0 |
|
6 |
N. C. |
N. C. |
|
7 |
N. C. |
N. C |
|
8 |
Común |
Común |
|
N. C.: Sin conexión |
||
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Consulte la descripción del indicador LED de estado SL.
