Distancias y posiciones de montaje de M262 Logic/Motion Controller

Introducción

En esta sección se describen las posiciones de montaje correctas para el M262 Logic/Motion Controller.

NOTA: Mantenga una distancia adecuada para que la ventilación sea correcta y se mantenga la temperatura de funcionamiento que se indica en las características medioambientales.

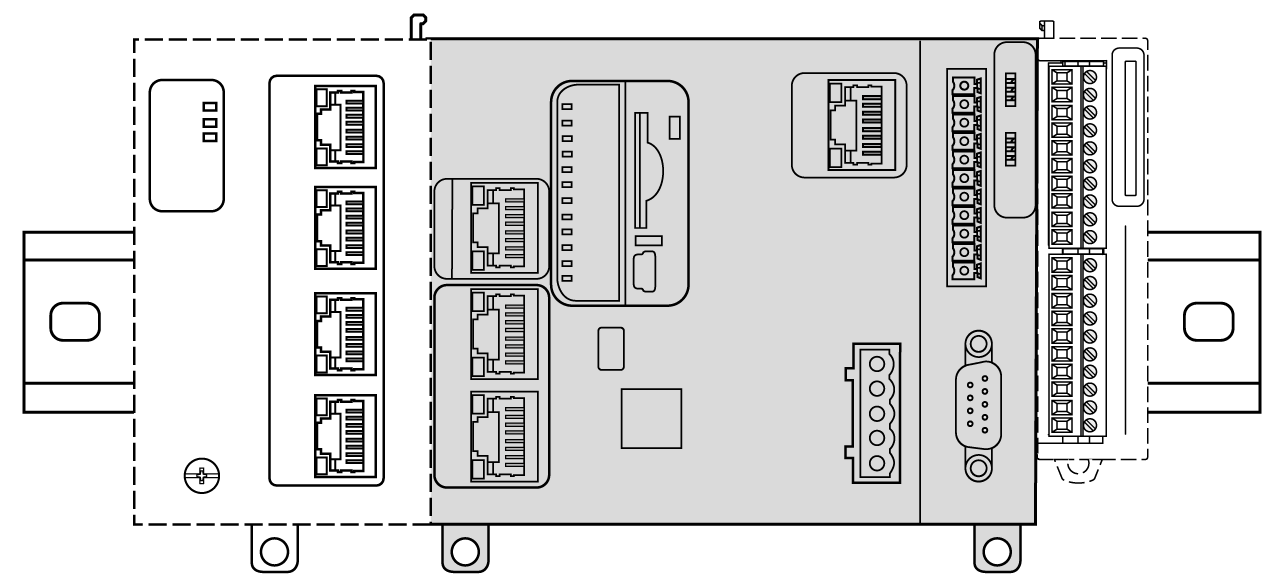

Posición de montaje correcta

Para obtener características óptimas de funcionamiento, el M262 Logic/Motion Controller debe montarse tal como se muestra en las figuras siguientes:

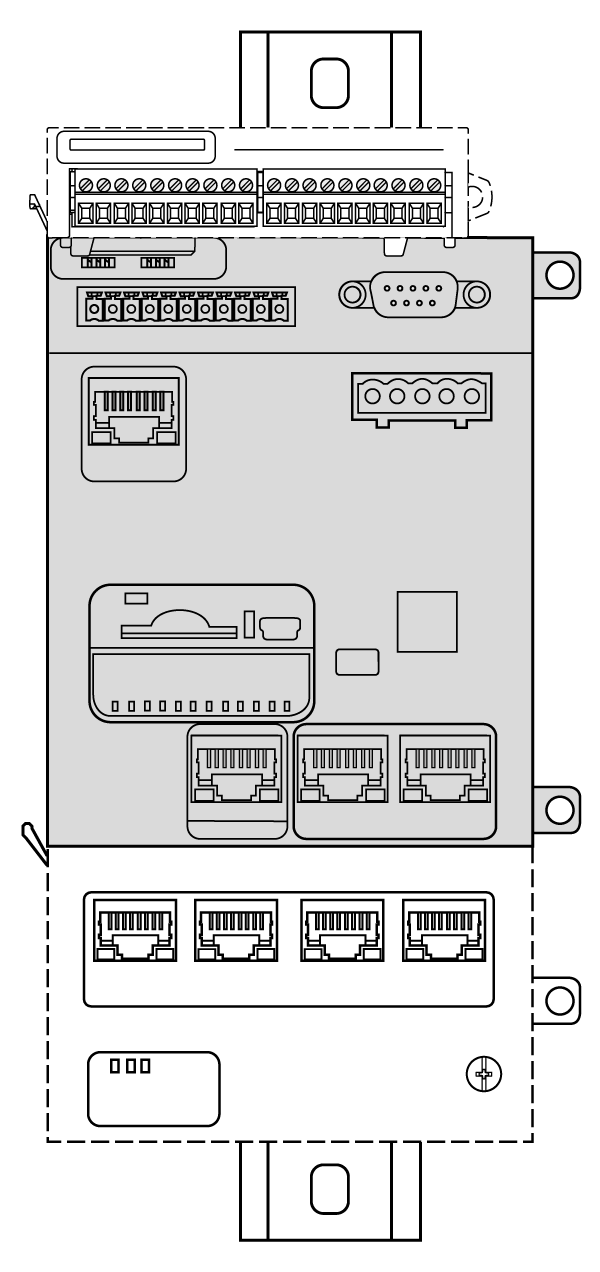

Posiciones de montaje aceptables

El M262 Logic/Motion Controller también se puede montar verticalmente en un plano vertical, como se muestra a continuación:






NOTA: Los módulos de ampliación TM3 deben montarse encima del controlador.

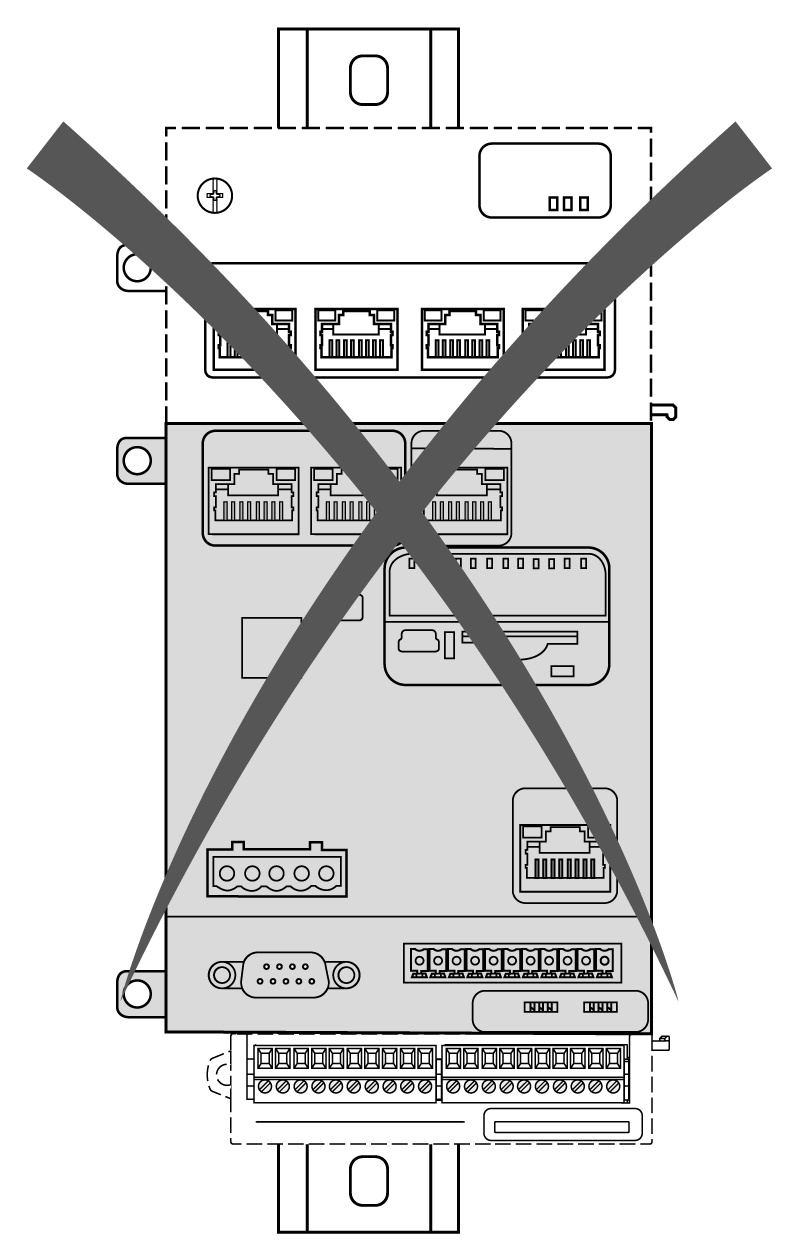

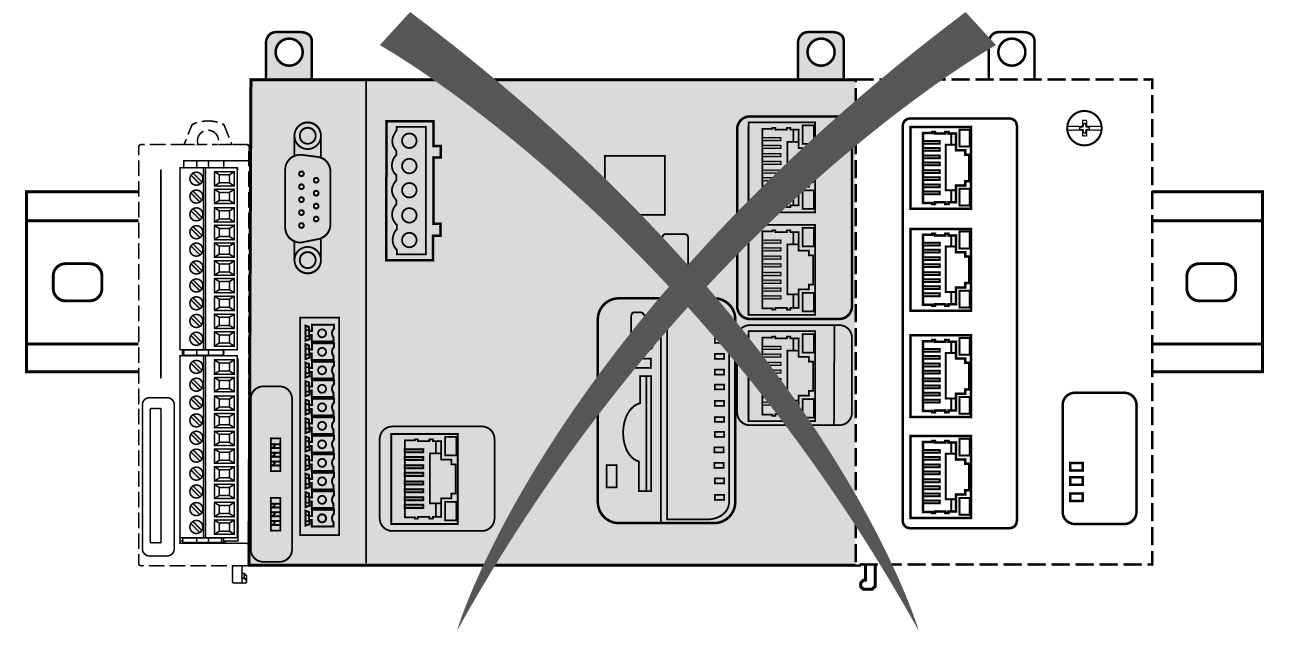

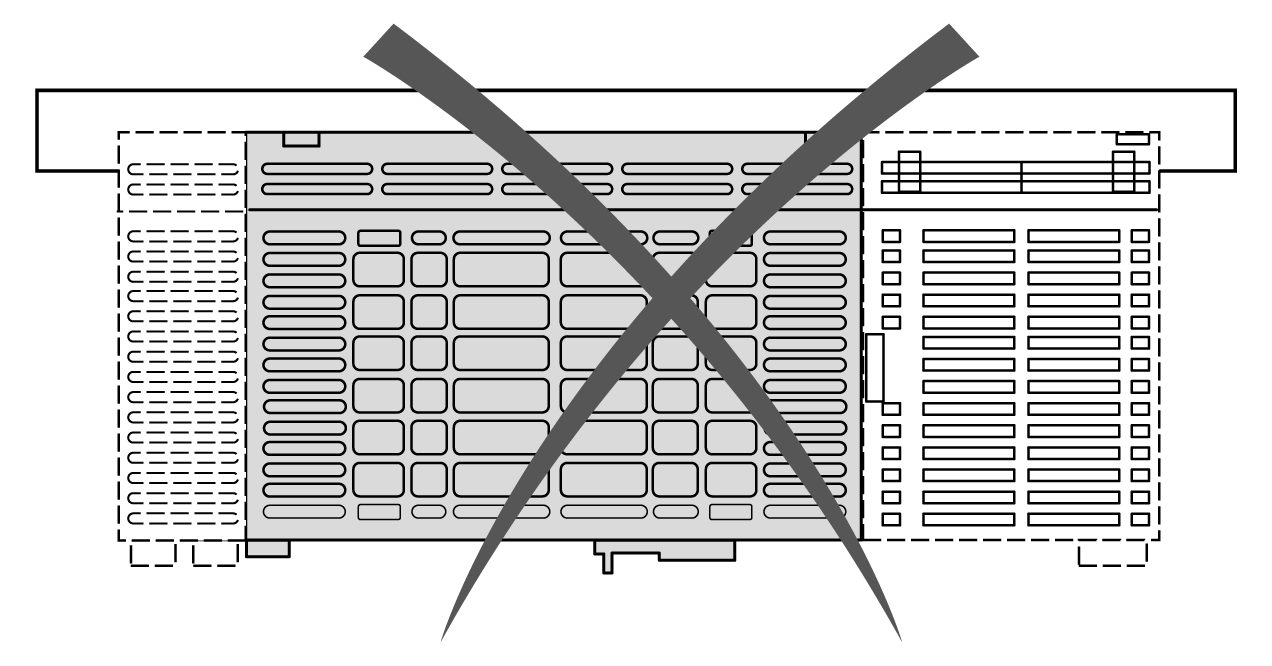

Posiciones incorrectas de montaje

El M262 Logic/Motion Controller solo se debe colocar tal como se muestra en las figuras Posición de montaje correcta. En las figuras siguientes se muestran posiciones de montaje incorrectas:
















Distancias mínimas

Warning_Color.gifADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

oColoque los dispositivos que disipen más calor en la parte superior del armario y asegure una ventilación adecuada.

oEvite situar este equipo cerca o encima de dispositivos que puedan provocar sobrecalentamiento.

oInstale el equipo en una ubicación que proporcione el mínimo de espacios libres desde todas las estructuras adyacentes y todo el equipo, tal como se indica en este documento.

oInstale todo el equipo según las especificaciones de la documentación relacionada.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

El M262 Logic/Motion Controller se ha diseñado como un producto IP20 y se debe instalar en una caja. Deben respetarse los aislamientos al instalar el producto.

Se deben tener en cuenta tres tipos de distancias:

oEl M262 Logic/Motion Controller y todos los lados del armario (incluida la puerta del panel).

oLos bloques de terminales del M262 Logic/Motion Controller y los conductos del cableado ayudan a reducir las posibles interferencias electromagnéticas entre el controlador y el cableado de los conductos.

oEl M262 Logic/Motion Controller y todos dispositivos que generan calor instalados en el mismo armario.

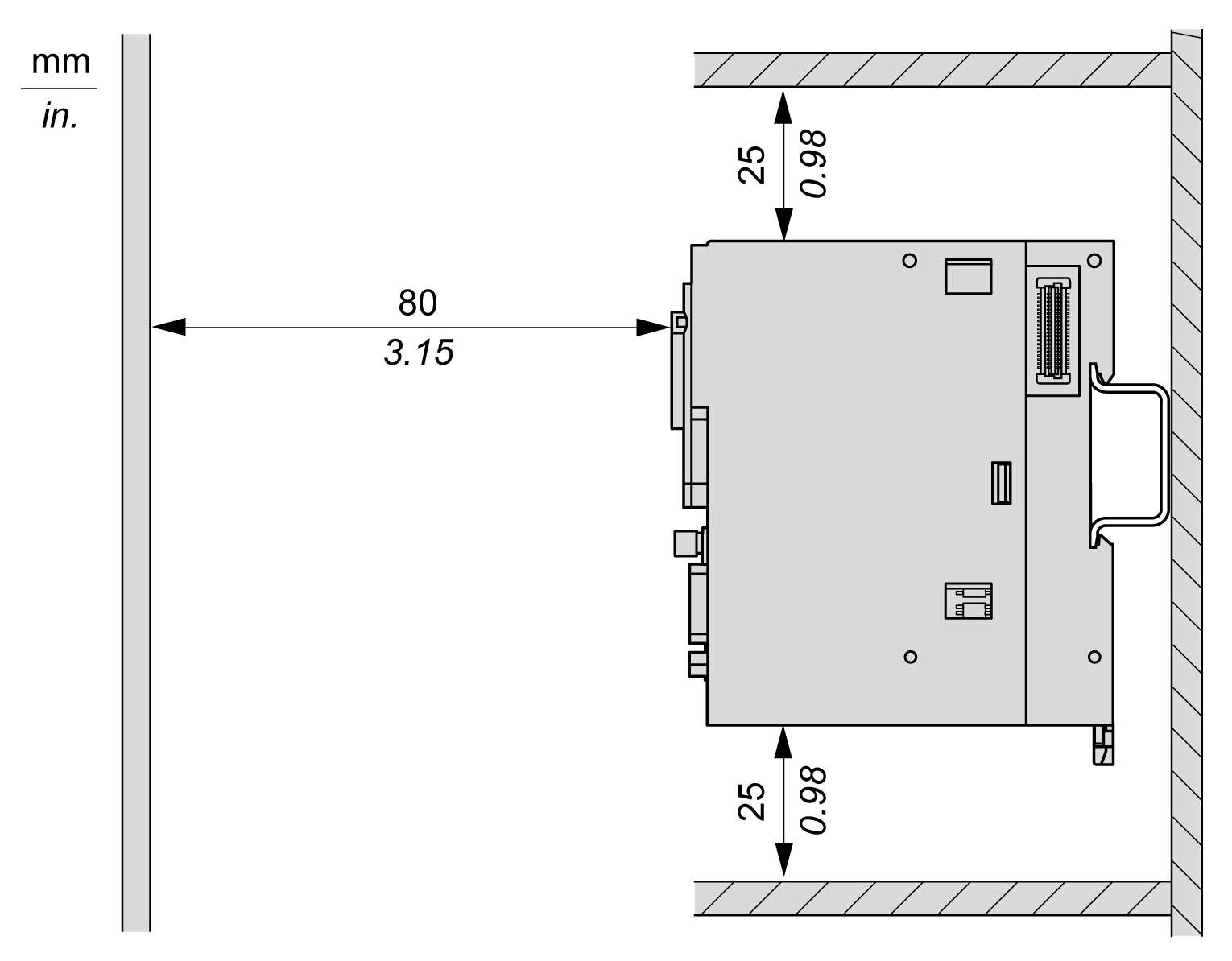

En las siguientes figuras se muestran las distancias mínimas que se aplican a todos los modelos del M262 Logic/Motion Controller:
