Conexión de un Modicon M262 Logic/Motion Controller a un PC
Conexión del controlador a un PC
Para transferir, ejecutar y supervisar las aplicaciones, debe utilizar un cable USB o una conexión Ethernet para conectar el controlador a un ordenador con EcoStruxure Machine Expert instalado.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Conecte siempre el cable de comunicación al PC antes de conectarlo al controlador. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |

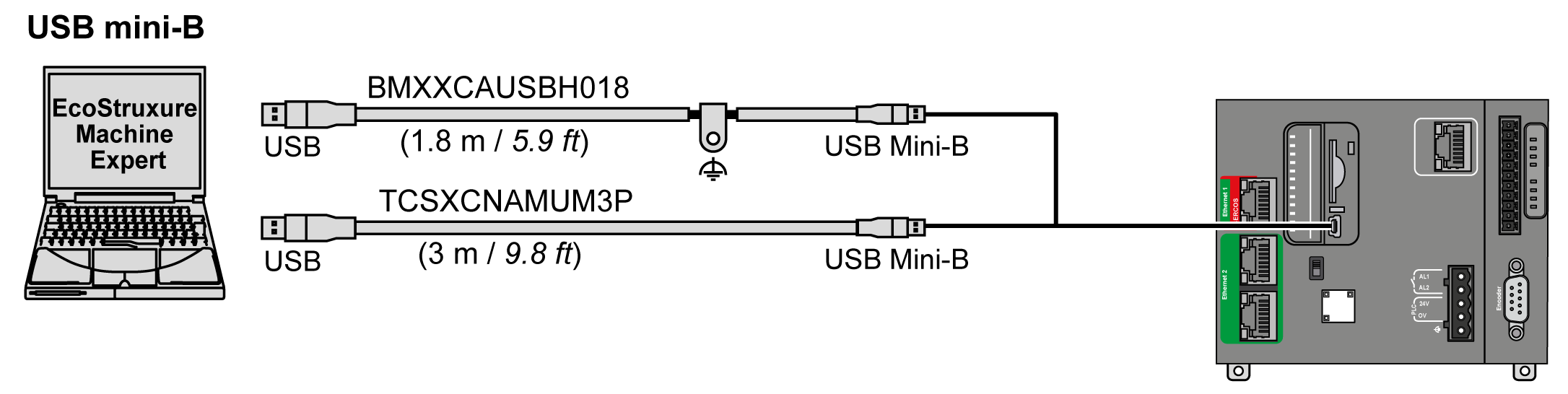

Conexión con puerto USB mini-B
TCSXCNAMUM3P: Este cable USB es adecuado para conexiones de corta duración, como actualizaciones rápidas o recuperación de valores de datos.
BMXXCAUSBH018: Este cable USB, con conexión a tierra y blindado, es adecuado para conexiones de larga duración.
NOTA: Sólo se puede conectar un controlador o cualquier otro dispositivo asociado con el EcoStruxure Machine Expert y su componente al PC de forma simultánea.
El puerto USB mini-B es el puerto de programación que pueden utilizar para conectar un PC con un puerto host USB mediante el software de EcoStruxure Machine Expert. Con un cable USB normal, esta conexión es adecuada para las actualizaciones rápidas del programa o las conexiones de corta duración para realizar el mantenimiento e inspeccionar los valores de los datos. No es adecuada para las conexiones a largo plazo, como la puesta en marcha o la supervisión, sin el uso de cables adaptados especialmente para ayudar a minimizar los efectos de las interferencias electromagnéticas.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO O EQUIPO INOPERATIVO |
|
oDeberá usar un cable USB como BMX XCAUSBH0•• asegurado a la conexión a tierra funcional (FE) del sistema para cualquier conexión a largo plazo. oNo conecte más de un controlador o acoplador de bus a la vez mediante conexiones USB. oNo utilice los puertos USB, si están incorporados, a menos que tenga la certeza de que la ubicación no es peligrosa. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
El cable de comunicación debe conectarse primero al PC para minimizar la posibilidad de que una descarga electrostática afecte al controlador.
Para conectar el cable USB al controlador, siga estos pasos:
|
Paso |
Acción |
|---|---|
|
1 |
1a Si se está realizando una conexión de larga duración con el cable BMXXCAUSBH018 u otro cable con una conexión con conexión a tierra y blindada, asegúrese de conectar bien el conector blindado a la conexión a tierra funcional (FE) o a la conexión a tierra de protección (PE) de su sistema antes de conectar el cable al controlador y al PC. 1b Si está realizando una conexión de corta duración con el cable TCSXCNAMUM3P u otro cable USB sin conexión a tierra, vaya al paso 2. |
|
2 |
Conecte el cable USB al equipo. |
|
3 |
Abra la cubierta de acceso abatible. |
|
4 |
Conecte el miniconector del cable USB al conector USB del controlador. |

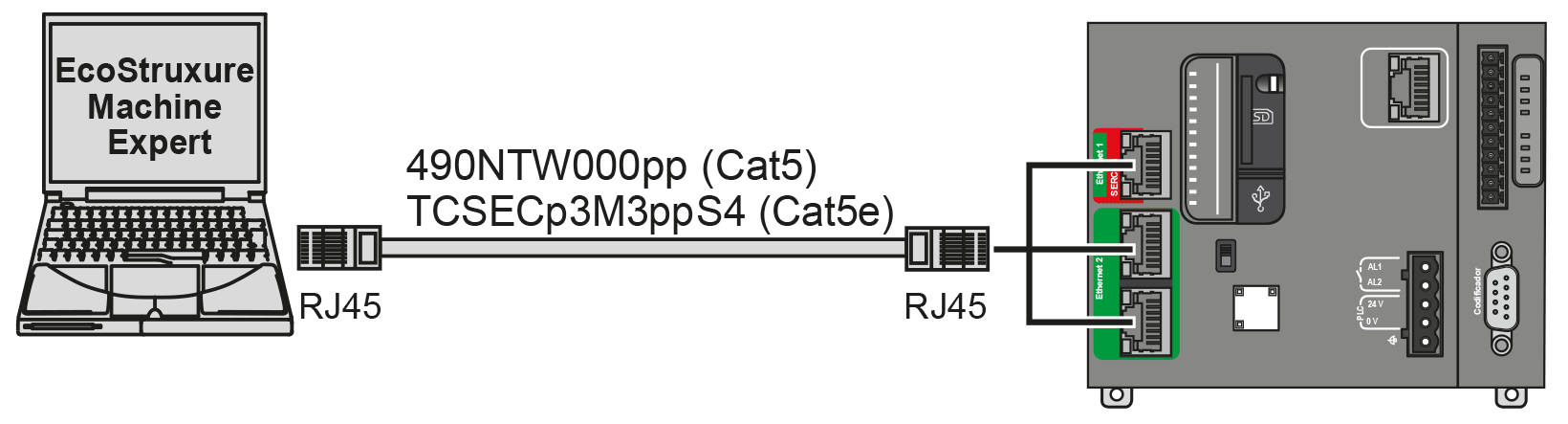

También puede conectar el controlador a un PC mediante un cable Ethernet.
|
Paso |
Acción |
|---|---|
|
1 |
Conecte el cable Ethernet al PC. |
|
2 |
Conecte el cable Ethernet a uno de los puertos Ethernet 2 del controlador. |
