TM3_SendDc2Cmd: Enviar un comando de DC2 al bus de TM3
Esta función envía un comando de configuración del módulo al bus de TM3.
Biblioteca y espacio de nombres
Nombre de biblioteca: TM3System
Espacio de nombres: SEC_TM3Sys

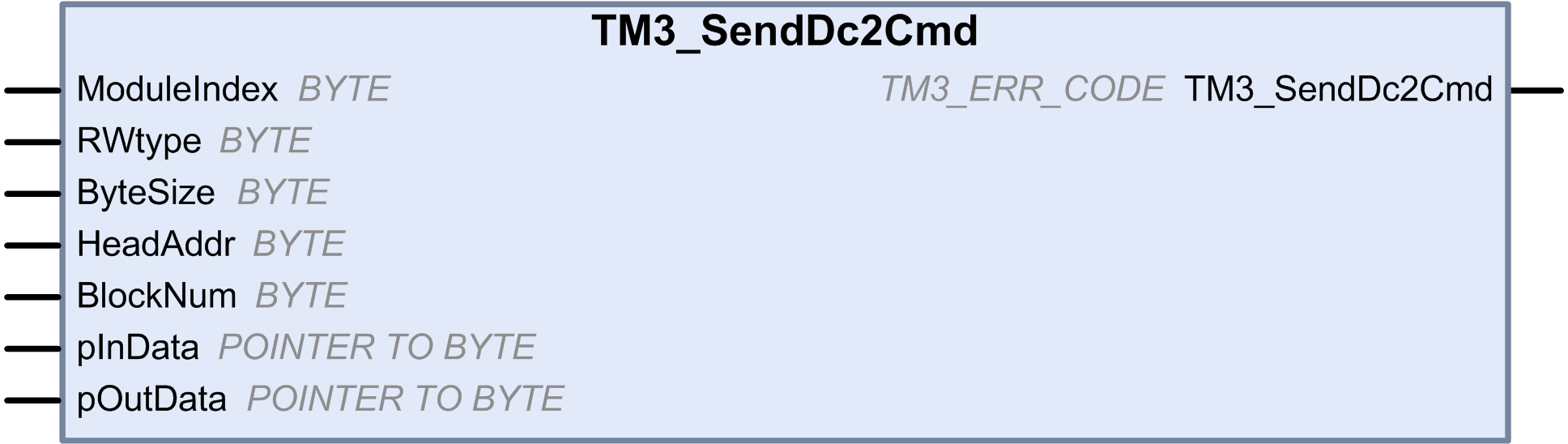

Para ver la representación general en lenguaje IL o ST, consulte el capítulo Representación de funciones y de bloques de funciones.
Descripción de variables de E/S
En la siguiente tabla se describen las variables de entrada:
|
Entrada |
Tipo |
Comentario |
|---|---|---|
|
ModuleIndex |
BYTE |
Índice del módulo de ampliación (0 para el módulo más próximo al controlador, 1 para el segundo más próximo, y así sucesivamente) |
|
RWtype |
BYTE |
Tipo de acceso o0: lectura o1: escritura o2: lectura/escritura |
|
ByteSize |
BYTE |
Número de bytes de acceso (de 1 a 127) |
|
HeadAddr |
BYTE |
Dirección del bloque al que se accederá (de 0 a 127) |
|
BlockNum |
BYTE |
Bloque al que se accederá (de 0 a 63) |
|
pInData |
POINTER TO BYTE |
Puntero al búfer de datos completado por el módulo de TM3. Si no se esperan datos: 0. |
|
pOutData |
POINTER TO BYTE |
Puntero al búfer de datos que se escribirá en el módulo de TM3. Si no hay ningún búfer de datos en el que escribir: 0. |
En la tabla siguiente se describe la variable de salida:
|
Salida |
Tipo |
Comentario |
|---|---|---|
|
TM3_SendDc2Cmd |
TM3_ERR_CODE |
Código de error que ha devuelto la función. Consulte TM3_NO_ERR. |
