Servicios de tarjetas SIM de modem GSM

ConfigSim

Introducción

Antes de utilizar cualquier otro bloque de funciones de la biblioteca MODEM, utilice el bloque de funciones ConfigSim sólo cuando la tarjeta SIM del modem GSM requiera una de estas acciones:

oEscriba el código PIN.

oConfigure el número de teléfono del centro SMS.

oEnvíe un comando de inicialización.

Puede utilizar directamente uno de los bloques de funciones SMS dedicados.

Se envían comandos diferentes al modem GSM según este diagrama de flujo:

ADVERTENCIA

FUNCIONAMIENTO IMPREVISTO DEL EQUIPO

Si se utiliza un modem SR2MOD03 con una tarjeta SIM protegida por un código PIN, debe modificarse la cadena de inicialización predeterminada en el editor de configuración del modem. Sustituya el valor del Comando Hayes Reset por esto:

'AT&F;E0;S0=2;Q0;V1;+WIND=0;+CBST=0,0,1;&W'

y utilice el bloque de funciones ConfigSim para enviar un comando de inicialización adicional con esto:

entrada InitSimString = 'AT+CMGF=1;+CNMI=0,2,0,0,0;+CSAS'.

El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo.

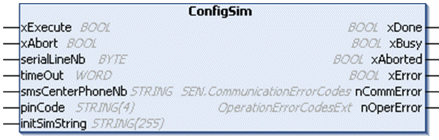

Representación gráfica

Descripción de variables de E/S

Entrada	Tipo	Descripción
smsCenterPhoneNb	STRING	La entrada smsCenterPhoneNb contiene el número de teléfono del centro de SMS que debe configurarse en la tarjeta SIM. Cuando está vacío, el número de teléfono del centro SMS no se envía, y el modem utiliza el número real.
pinCode	STRING(4)	La entrada pinCode representa el código PIN de la tarjeta SIM que debe enviarse para desbloquear la tarjeta SIM. Cuando pinCode está vacío, no se envía ningún código PIN.
initSimString	STRING(255)	La entrada initSimString representa la cadena de inicialización de la tarjeta SIM que se envía después de enviar el PIN y el número de teléfono del centro de servicios. NOTA: para SR2MOD03, utilice esto: 'AT+CMGF=1;+CNMI=0,2,0,0,0;+CSAS'

Entrada

Tipo

Descripción

smsCenterPhoneNb

STRING

La entrada smsCenterPhoneNb contiene el número de teléfono del centro de SMS que debe configurarse en la tarjeta SIM. Cuando está vacío, el número de teléfono del centro SMS no se envía, y el modem utiliza el número real.

pinCode

STRING(4)

La entrada pinCode representa el código PIN de la tarjeta SIM que debe enviarse para desbloquear la tarjeta SIM. Cuando pinCode está vacío, no se envía ningún código PIN.

initSimString

STRING(255)

La entrada initSimString representa la cadena de inicialización de la tarjeta SIM que se envía después de enviar el PIN y el número de teléfono del centro de servicios.

NOTA: para SR2MOD03, utilice esto:

'AT+CMGF=1;+CNMI=0,2,0,0,0;+CSAS'

Los parámetros de entrada y salida que son comunes para todos los bloques de funciones de bibliotecas modem se describen en otras partes del texto.

Ejemplo

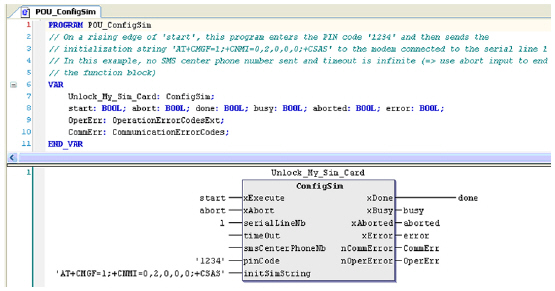

En esta figura se muestra la declaración y el uso de la función ConfigSim:
