Características del módulo TM2ARI8LT
En esta sección se ofrece una descripción de las características eléctricas y de entrada del módulo TM2ARI8LT.
|
|
|
PELIGRO DE INCENDIO |
|
oUtilice únicamente los tamaños de cable adecuados para la capacidad de corriente máxima de los canales de E/S y las fuentes de alimentación. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

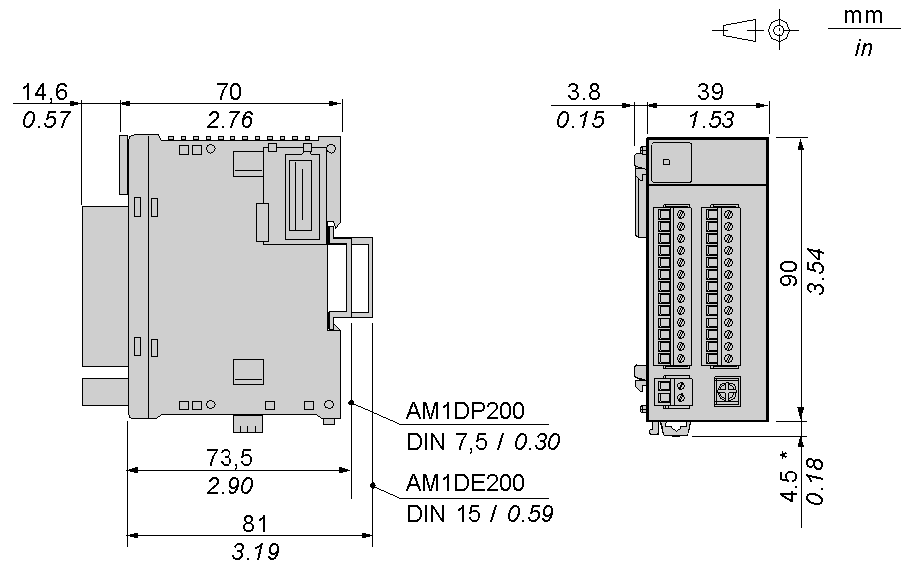

Los diagramas siguientes muestran las dimensiones del módulo de entradas analógicas TM2ARI8LT.
NOTA: * 8,5 mm (0,33 pulg.) cuando se extrae el cierre de clip.
Características generales de TM2ARI8LT
|
Tensión de alimentación nominal |
24 V CC |
|
Rango de alimentación |
De 19,2 a 30 V CC, ondulación incluida |
|
Durabilidad de conexiones y desconexiones del conector |
100 veces como mínimo |
|
Consumo de corriente interna 5 V CC |
90 mA |
|
Consumo de corriente interna 24 V CC |
0 mA |
|
Consumo de corriente externa 24 V CC |
140 mA |
|
Peso |
147 g (8.06 oz) |
Características de entrada de TM2ARI8LT
|
Rango de entrada |
PT1000: -50...200°C (-58...392°F) PT100: -200...600°C (-328...1112°F) |
|
Impedancia de entrada |
> 10 kΩ |
|
Duración del muestreo |
320 ms por canal |
|
Tiempo total de transferencia del sistema de entradas |
4 x 320 ms + 1 tiempo de ciclo |
|
Tipo de entrada |
Entrada diferencial |
|
Modo de funcionamiento |
Exploración automática |
|
Modo de conversión |
ΣΔ tipo ADC |
|
Tolerancia de entrada: desviación máxima a ±25 °C (77°F) |
PT1000: ± 0,5 °C (0,9 °F) PT100: ± 1,5 °C (2,7 °F) Rango de -50 °C (-58 °F) a 200°C(392°F): ±1°C (±33,8 °F) Rango de -200 °C (392 °F) a 600 °C (1112 °F): +0,1% / -0,5% de la escala completa |
|
Tolerancia de entrada: variación de temperatura |
± 0,5 °C (0,9 °F) |
|
Desviación de entrada: se repite tras el tiempo de estabilización |
±0.1 °C (±32,18 °F) |
|
Resolución |
12 bits (4.096 incrementos) |
|
Valor de entrada del LSB |
PT1000: 0,06°C (0,108 °F) PT100: 0,2°C (0,36 °F) |
|
Desviación total máxima |
PT 1000: ±1°°C (±33,8 °F) PT100: +1 °C (33,8 °F) / -4 °C (24,8 °F) |
|
Tipo de datos del programa de aplicación |
De 0 a 4.095 Escalable de -32.768 a 32.767 |
|
Detección de datos de entrada fuera de rango |
Sí1 |
|
Detección de rotura de cable |
Sí1 |
|
Resistencia a ruidos: desviación temporal máxima durante perturbaciones |
±1 % de la escala completa |
|
Compensación de resistencia de cable |
100 Ω máx. |
|
Resistencia a ruidos: diafonía |
1 LSB como máximo |
|
Aislamiento entre entradas |
Ninguna |
|
Aislamiento entre entradas y alimentación externa |
500 V CA |
|
Aislamiento entre entradas, alimentación y circuitos de lógica interna |
Fotoacoplador entre entrada y circuito interno (2.500 V CA) |
|
Rigidez dieléctrica |
- 1500 V(rms) entre entradas y bus interno - 500 V(rms) entre entradas y 0 V - 1.500 V(rms) entre bus interno y 0 V |
|
Tipo de protección con bus de terminal |
Fotoacoplador entre entrada y circuito interno: Aislamiento de 1.500 V CA |
|
Selección del tipo de señal de entrada analógica |
Elija PT100 o PT 1000 mediante el software de programación |
|
Valor predeterminado de entrada en caso de desconexión del sensor de temperatura |
Límite superior |
NOTA:
1.Tiempo total de transferencia del sistema de entradas = repetición de exploración x 2 + 1 tiempo de ciclo.
