Existen varias normas que deben seguirse para realizar el cableado de un módulo de E/S TM2.
En el caso de los módulos equipados con más de un bloque de terminales o conector idéntico, cualquiera de ellos se puede conectar a cualquier toma.
A pesar de los indicadores de los bloques de terminales, los conectores y los módulos, es posible instalar incorrectamente los bloques de terminales o conectores y obtener un cableado incorrecto.
La conexión de un conector a la toma equivocada podría provocar el funcionamiento inesperado de la aplicación.
|
|
|
DESCARGA ELÉCTRICA O FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
Conecte los bloques de terminales en su ubicación designada. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
NOTA: Etiquete de forma clara y única cada bloque de terminales y cada conector siguiendo un sistema adecuado de identificación.
|
|
|
RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO |
|
oDesconecte la alimentación de todos los equipos, incluidos los dispositivos conectados, antes de retirar cualquier cubierta o compuerta, o bien antes de instalar o retirar cualquier accesorio, hardware, cable o conductor salvo en las condiciones indicadas en la guía de hardware de este equipo. oUtilice siempre un dispositivo de detección de tensión de capacidad adecuada para confirmar la ausencia de alimentación eléctrica cuando y donde se indique. oVuelva a montar y fijar todas las cubiertas, accesorios, elementos de hardware, cables y conductores y compruebe que haya una conexión a tierra adecuada antes de aplicar alimentación eléctrica a la unidad. oAplique solo la tensión especificada cuando utilice este equipo y los productos asociados. |
|
El incumplimiento de estas instrucciones podrá causar la muerte o lesiones serias. |
Se deben aplicar las normas siguientes al cablear los módulos de E/S digitales:
oLos cables de E/S y comunicación deben estar separados de los cables de alimentación. Enrute estos dos tipos de cableado mediante conductos de cable independientes.
oCompruebe que el entorno y las condiciones de funcionamiento cumplan los valores de las especificaciones.
oUtilice los tamaños de cable correctos para cumplir los requisitos de tensión y corriente.
oUtilice sólo conductores de cobre.
oUtilice cables blindados de par trenzado para las señales analógicas, expertas y/o de E/S rápida.
oUtilice cables blindados de par trenzado para las redes y el bus de campo (CANopen, serie, Ethernet).
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUtilice cables blindados para todos los tipos de entrada, salida y comunicación anteriormente especificados. oConecte correctamente a tierra el blindaje de los cables tal como se indica en la documentación relacionada. oEnrute las comunicaciones y los cables de E/S separados de los cables de alimentación. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Para obtener más información, consulte Conexión a tierra

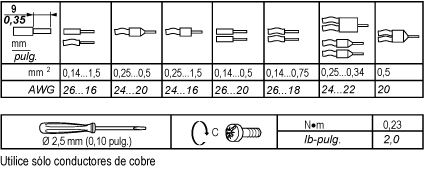

La tabla siguiente muestra los tipos y tamaños de cables para los bloques de terminales de tornillos extraíbles:
La aplicación del par por encima del límite puede dañar las roscas y los tornillos de los terminales.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
No apriete los bornes de tornillo más allá del par de apriete máximo indicado (Nm / lb-in). |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
La tabla siguiente muestra las características de los bloques de terminales de muelles no extraíbles:
|
Característica |
Disponible |
|
|---|---|---|
|
Tipo de bloques de terminales |
Bloques de terminales de muelle |
|
|
Número de cables o extremos de cable admitidos |
1 |
|
|
Calibre de los cables |
mínimo |
AWG 20 (0.5 mm2) |
|
máximo |
AWG 18 (1 mm2) |
|
|
Restricciones de cableado |
Para insertar y extraer cables de los conectores, utilice un destornillador de 2,5 x 0,4 mm (0,10 x 0,02 pulg.) para abrir el receptáculo redondo presionando la placa correspondiente. Presione la placa flexible hacia el exterior (el lado más próximo al receptáculo correspondiente). No es necesario realizar un movimiento de giro. |
|
Protección de salidas frente a daños por carga inductiva
En función de la carga, es posible que sea necesario un circuito de protección para las salidas ubicadas en los controladores y determinados módulos. Las cargas inductivas con tensiones de CC pueden crear reflexiones de tensión que provocarán un rebasamiento que dañará o acortará la vida útil de los dispositivos de salida.
|
|
|
DAÑOS EN EL CIRCUITO DE SALIDA DEBIDOS A CARGAS INDUCTIVAS |
|
Utilice un circuito o dispositivo de protección externo adecuado para reducir el riesgo de daños por carga de corriente continua inductiva. |
|
El incumplimiento de estas instrucciones puede causar lesiones o daño al equipo. |
Si el controlador o el módulo contienen salidas de relé, estos tipos de salidas pueden soportar hasta 240 V CA. El daño inductivo a este tipo de salidas puede provocar contactos soldados y pérdida de control. Todas las cargas inductivas deben incluir un dispositivo de protección, como un limitador de picos, un circuito RC o un diodo de retorno. Estos relés no soportan cargas capacitivas.
|
|
|
SALIDAS DE RELÉ SOLDADAS Y CERRADAS |
|
oProteja siempre las salidas de relé contra daños de carga de corriente alterna inductiva utilizando un circuito o dispositivo protector externo adecuado. oNo conecte salidas de relé a cargas capacitivas. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
Circuito de protección A: este circuito de protección se puede utilizar para circuitos de alimentación de cargas de CA y CC.
oC representa un valor comprendido entre 0,1 y 1 μF.
oR representa una resistencia que tiene aproximadamente el mismo valor de resistencia que la carga.
Circuito de protección B: este circuito de protección se puede utilizar para circuitos de alimentación de cargas de CC.
Utilice un diodo con las siguientes características:
oTensión inversa no disruptiva: tensión de alimentación del circuito de carga × 10.
oCorriente directa: superior a la corriente de carga.
Circuito de protección C: este circuito de protección se puede utilizar para circuitos de alimentación de cargas de CA y CC.
oEn aplicaciones en las que la carga inductiva se conecta y desconecta con frecuencia y/o rapidez, asegúrese de que la clasificación de energía continua del varistor (J) sea al menos un 20% superior a la energía de la carga máxima.
NOTA: En los esquemas anteriores, se muestran las salidas de CC de común negativo. Esta información también es válida para las salidas de común positivo.
La radiación electromagnética puede interferir con las comunicaciones de control o las señales de entrada/salida del sistema de control.
Utilice cables blindados conectados correctamente a tierra para todas las salidas o entradas analógicas y de alta velocidad, así como para las conexiones de comunicación. Si no utiliza cable blindado para estas conexiones, las interferencias electromagnéticas pueden causar la degradación de la señal. Las señales degradadas pueden provocar que el controlador o los módulos y el equipo conectados a él funcionen de manera inesperada.
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
oUtilice cables blindados para todas las E/S rápidas, las E/S analógicas y las señales de comunicación. oConecte a tierra el blindaje de los cables para todas las E/S analógicas, las E/S rápidas y las señales de comunicación en un único punto1. oEnrute los cables de comunicación y de E/S por separado de los cables de alimentación. |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
1La conexión a tierra multipunto se admite si las conexiones se efectúan con una placa de conexión a tierra equipotencial dimensionada para ayudar a evitar daños en el blindaje del cable en caso de corrientes de cortocircuito del sistema de alimentación.
Barra de conexión a tierra TM2XMTGB
En la figura siguiente se muestra cómo conectar la barra de puesta a tierra TM2XMTGB:
1 Puesta a tierra operativa del controlador
2 Puesta a tierra operativa de los módulos
3 Blindaje del cable de E/S analógica
4 Conexión del cable
NOTA: Schneider Electric recomienda el uso de la barra de puesta a tierra TM2XMTGB para todos los módulos de E/S TM2.
|
|
|
DESCONEXIÓN ACCIDENTAL DE CONEXIÓN A TIERRA DE PROTECCIÓN (PE) |
|
oNo utilice la barra de conexión a tierra TM2 XMTGB para proporcionar una conexión a tierra de protección (PE). oUtilice la barra de conexión a tierra TM2 XMTGB solo para proporcionar una conexión a tierra funcional (FE). |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
