Este módulo de ampliación es un módulo de entrada de 4 puntos, de corriente, tensión y temperatura, con un bloque de terminales.
NOTA: Todas las entradas utilizadas deben ser del mismo tipo (tensión, corriente o temperatura).
Para obtener más información sobre el hardware, consulte TM2AMI4LT.
Si ha conectado físicamente el canal analógico para una señal de tensión y configura el canal para una señal de corriente en EcoStruxure Machine Expert, puede dañar el circuito analógico.
|
AVISO |
|
EQUIPO INOPERATIVO |
|
Verifique que el cableado físico del circuito analógico es compatible con la configuración de software del canal analógico. |
|
El incumplimiento de estas instrucciones puede causar daño al equipo. |
En esta tabla, podrá configurar el módulo como módulo opcional y configurar las entradas.
Para cada entrada, puede definir:
|
Parámetro |
Rango |
Valor predeterminado |
Descripción |
|
|---|---|---|---|---|
|
Modalidad |
Tensión Corriente Temperatura |
Tensión |
Identifica la modalidad de todos los canales. |
|
|
Tipo |
Sin utilizar De 0 a 10 V De 0 a 20 mA PT100 PT1000 NI100 NI1000 |
Sin utilizar |
Identifica el tipo del canal. Si la modalidad "Tensión" está habilitada, los tipos "Sin utilizar" y "De 0 a 10 V" estarán disponibles. Si la modalidad "Corriente" está habilitada, los tipos "Sin utilizar" y "De 0 a 20 mA" estarán disponibles. Si la modalidad "Temperatura" está habilitada, los tipos "Sin utilizar", "PT100", "PT1000", "NI100" y "NI1000" estarán disponibles. |
|
|
Ámbito |
Sin utilizar Normal Personalizado Resistencia (ohmios) Centígrados (0,1 °C) Fahrenheit (0,1 °F) |
Sin utilizar |
Identifica el rango de valores del canal. |
|
|
Mínimo |
Normal |
0 |
0 |
Especifica el límite de medida inferior. |
|
Centígrados (0,1 °C) |
Consulte la tabla siguiente. |
Consulte la tabla siguiente. |
||
|
Fahrenheit (0,1 °F) |
||||
|
Resistencia (ohmios) |
||||
|
Personalizado |
De -32768 a 32767 |
-32768 |
||
|
Máximo |
Normal |
4095 |
4095 |
Especifica el límite de medida superior. |
|
Centígrados (0,1 °C) |
Consulte la tabla siguiente. |
Consulte la tabla siguiente. |
||
|
Fahrenheit (0,1 °F) |
||||
|
Resistencia (ohmios) |
||||
|
Personalizado |
De -32768 a 32767 |
32767 |
||
|
Ámbito |
Normal |
Resistencia (ohmios) |
Centígrados (0,1 °C) |
Fahrenheit (0,1 °F) |
||||
|---|---|---|---|---|---|---|---|---|
|
Mínimo |
Máximo |
Mínimo |
Máximo |
Mínimo |
Máximo |
Mínimo |
Máximo |
|
|
PT100 |
0 |
4095 |
18 |
314 |
-2000 |
6000 |
-3280 |
11120 |
|
PT1000 |
0 |
4095 |
184 |
3138 |
-2000 |
6000 |
-3280 |
11120 |
|
NI100 |
0 |
4095 |
74 |
199 |
-500 |
1500 |
-580 |
3020 |
|
NI1000 |
0 |
4095 |
742 |
1987 |
-500 |
1500 |
-580 |
3020 |
Para obtener más información genérica, consulte Descripción de la ficha Configuración de E/S.

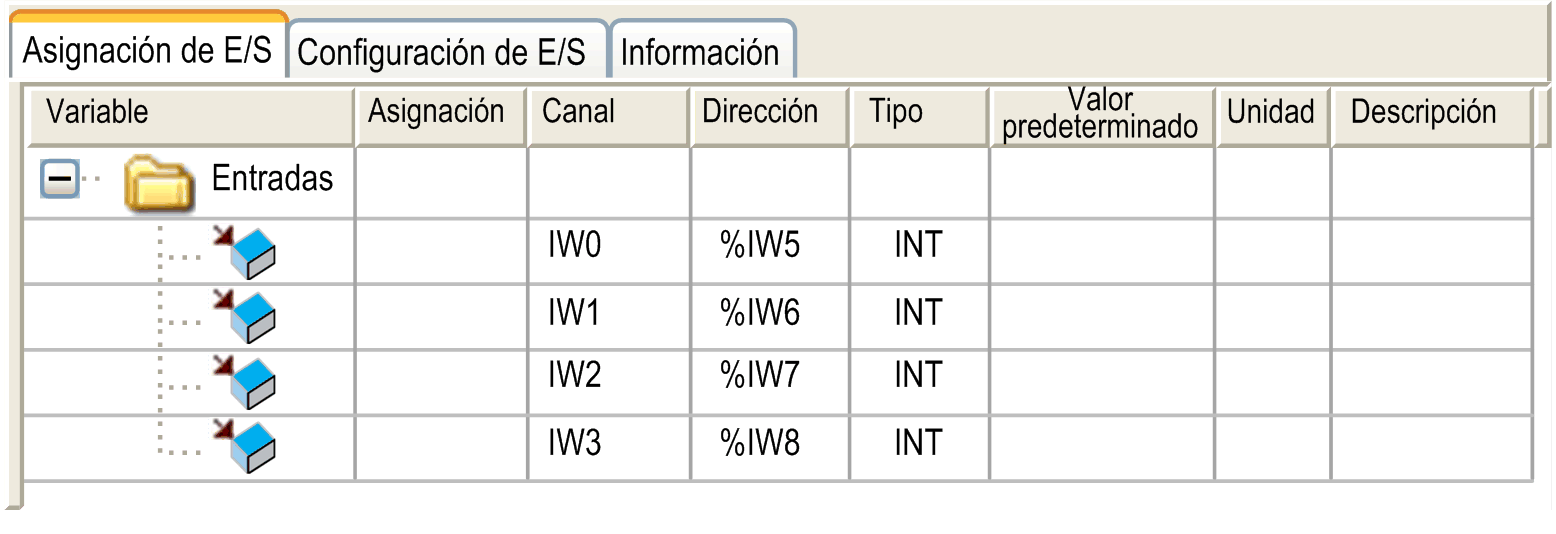

Identifica las direcciones de cada entrada y el nombre del canal:
|
Canal |
Tipo |
Descripción |
|---|---|---|
|
IW0 |
INT |
Valor actual de la entrada 0 |
|
IW1 |
INT |
Valor actual de la entrada 1 |
|
IW2 |
INT |
Valor actual de la entrada 2 |
|
IW3 |
INT |
Valor actual de la entrada 3 |
Para obtener más información genérica, consulte Descripción de la ficha Asignación E/S.
