Características de TM3TI8T/TM3TI8TG
En esta sección se ofrece una descripción de las características eléctricas y de entrada/salida de los módulos de ampliación TM3TI8T/TM3TI8TG.
Consulte también las Características ambientales.
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
No supere ninguno de los valores nominales que se especifican en las tablas de características medioambientales y eléctricas. |
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |

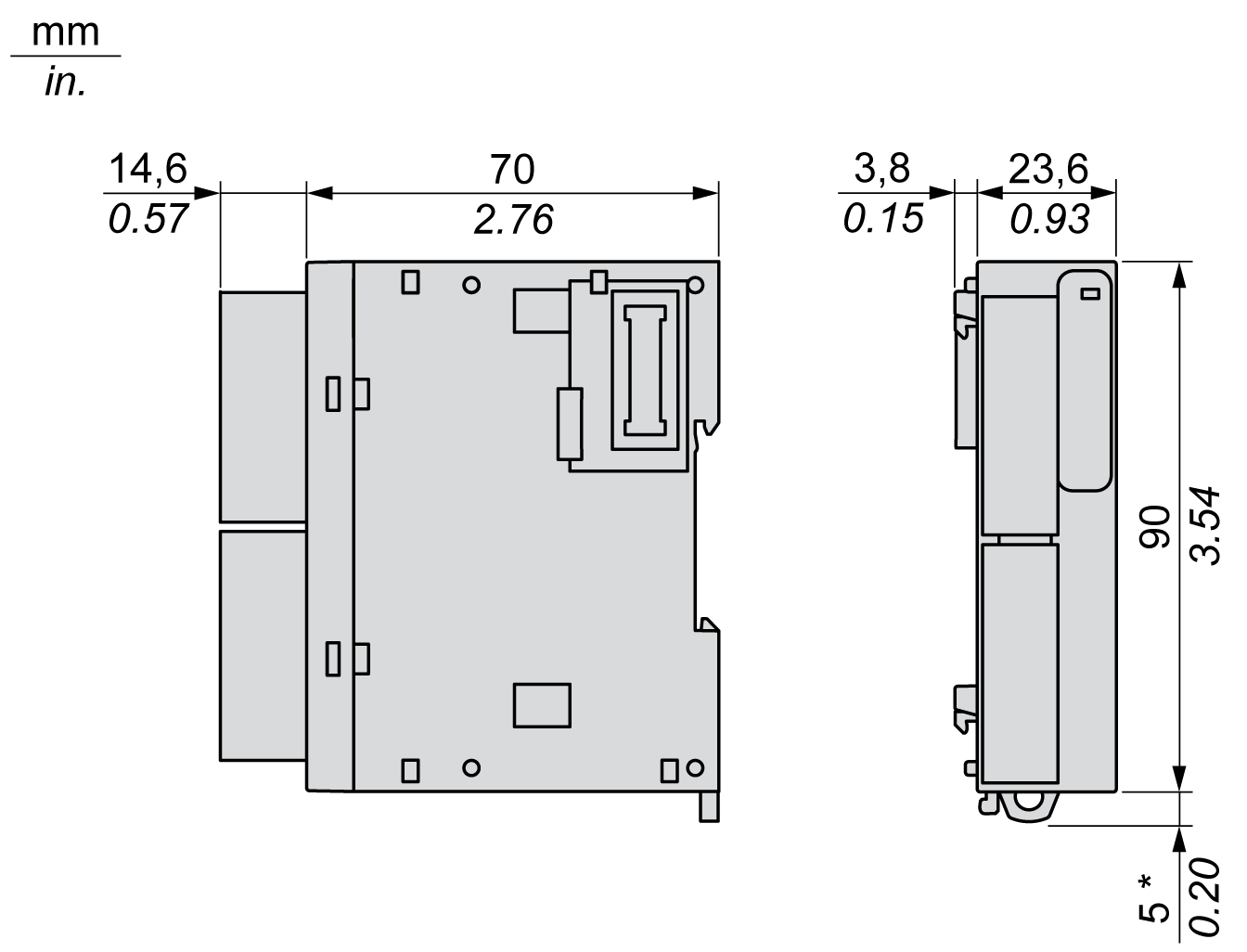

En los diagramas siguientes se muestran las dimensiones externas de los módulos de ampliación TM3TI8T/TM3TI8TG:
NOTA: * 8,5 mm (0,33 pulg.) cuando se retira la abrazadera.
Características |
Valor |
---|---|
Tensión de la fuente de alimentación nominal |
24 V CC |
Rango de alimentación |
20.4...28.8 V CC |
Durabilidad de conexiones y desconexiones del conector |
100 veces como mínimo |
Consumo de corriente en el bus interno de 5 V CC |
30 mA (sin carga) 30 mA (carga completa) |
Consumo de corriente en el bus interno de 24 V CC |
0 mA |
Consumo de corriente de 24 V CC externa |
30 mA (sin carga) 30 mA (carga completa) |
En la siguiente tabla se describen las características de entrada de los módulos de ampliación TM3TI8T/TM3TI8TG:
Características |
Valor |
||||||
---|---|---|---|---|---|---|---|
Tipo de termoelemento |
Termistor |
Resistencia |
|||||
Rango de entrada |
K |
De –200 a 1.300 °C (de –328 a 2.372 °F) |
NTC |
Rango de resistencia medida: de 100 Ω a 200 kΩ Rango de temperatura calculado: De –90 a 150 °C (de –130 a 302 °F) |
De 100 Ω a 32 kΩ |
||
J |
De –200 a 1.000 °C (de –328 a 1.832 °F) |
||||||
R |
De 0 a 1.760 °C (de 32 a 3.200 °F) |
||||||
S |
De 0 a 1.760 °C (de 32 a 3.200 °F) |
||||||
B |
De 0 a 1.820 °C (de 32 a 3.308 °F) |
||||||
E |
De –200 a 800 °C (de –328 a 1.472 °F) |
PTC |
De 100 Ω a 10 kΩ |
||||
T |
De –200 a 400 °C (de –328 a 752 °F) |
||||||
N |
De –200 a 1.300 °C (de –328 a 2.372 °F) |
||||||
C |
De 0 a 2.315 °C (de 32 a 4.199 °F) |
||||||
Impedancia de entrada |
1 MΩ mín. |
1 MΩ mín. |
|||||
Duración del muestreo |
100 ms por canal habilitado |
||||||
Tipo de entrada |
Entrada de terminación única. Utilice únicamente termoelementos aislados. Todos los blindajes de los cables del sensor deben estar designados a la conexión a tierra del Logic Controller. |
||||||
Modalidad de funcionamiento |
Exploración automática |
||||||
Modalidad de conversión |
ADC sigma delta |
||||||
Precisión máxima a temperatura ambiente de 25 °C (77 °F) |
±0,2% de la escala completa Excepto: |
NTC PTC |
El valor es el del termistor empleado |
– |
|||
R S |
±6 °C a 0-200 °C (±10,8 °F a 32-392 °F) |
||||||
B |
No disponible de 0 a 300 °C (32-572 °F) |
||||||
K J E T N |
±0,4% de la escala completa por debajo de 0 °C (32 °F) |
||||||
Deriva de temperatura |
±0,01% de la escala completa |
||||||
Repetibilidad tras el tiempo de estabilización |
±0,5% de la escala completa |
||||||
Alinealidad |
±0,2% de la escala completa |
||||||
Desviación máxima de entrada |
±1,0% de la escala completa |
||||||
Resolución |
K J R S B E T N C |
15.000 puntos 12.000 puntos 17.600 puntos 17.600 puntos 18.200 puntos 10.000 puntos 6.000 puntos 15.000 puntos 23.150 puntos |
NTC |
2.400 puntos (–90...150 °C) |
31.900 puntos (100...32.000 Ω) |
||
PTC |
9.900 puntos (100...10.000 Ω) |
||||||
Valor de entrada del LSB |
0,1 °C (0,18 °F) |
NTC |
1 Ω o 0,1 °C (0,18 °F) |
– |
|||
PTC |
1 Ω |
||||||
Parámetros del termistor (configuración por canal) |
– |
R: de 0 a 65.535 (1 Ω /LSB) T: de 1 a 1.000 (1 °C/LSB) B: de 1 a 32.767 (1 K/LSB) |
– |
||||
Tipo de datos del programa de aplicación |
Escalable de -32.768 a 32.767 |
||||||
Detección de datos de entrada fuera de rango |
Sí |
||||||
Resistencia a ruidos |
Desviación temporal máxima durante perturbaciones |
±4% máx. cuando la perturbación EMC se aplica al cableado de alimentación y E/S |
|||||
Cable |
Cable de par trenzado blindado |
||||||
Diafonía |
1 LSB máx. |
||||||
Aislamiento |
Entre fuente de alimentación externa y entradas |
1.500 V CA |
|||||
Entre entradas y circuitos lógicos internos |
500 V CA |
||||||
Sobrecarga continua máxima permitida (sin daños) |
N/A |
||||||
Filtro de entrada |
Filtro de software: de 0 a 10 s (por unidad de 0,01 s) |
||||||
Comportamiento cuando la alimentación externa está apagada |
El valor de entrada no es relevante. El bit de estado de error de la fuente de alimentación externa del controlador está activado. |
