Diagrama de cableado de TM3AQ2/TM3AQ2G
Estos módulos de ampliación tienen un bloque de terminales de tornillo o resorte extraíble para la conexión de las salidas y la fuente de alimentación.
Consulte la sección Prácticas recomendadas relativas al cableado.

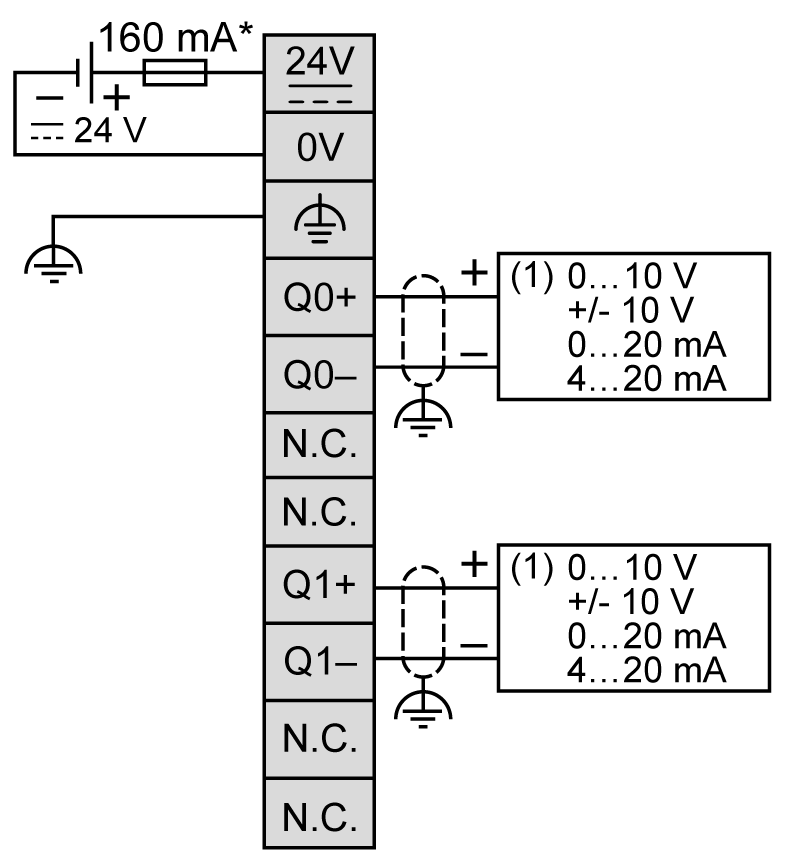

En la siguiente figura se representa la conexión entre las salidas, los actuadores y sus líneas comunes:
* Fusible tipo T
(1) Preactuador de tensión y corriente
|
|
|
FUNCIONAMIENTO IMPREVISTO DEL EQUIPO |
|
No conecte ningún cable a conexiones reservadas y no utilizadas o a conexiones designadas como "No Connection (N.C.)". |
|
El incumplimiento de estas instrucciones puede causar la muerte, lesiones serias o daño al equipo. |
