Presentación del Acoplador de bus TM3 Ethernet
El acoplador de bus TM3 es un dispositivo diseñado para gestionar la comunicación EtherNet/IP o Modbus TCP cuando se utilizan módulos de ampliación TM2/TM3 en una arquitectura distribuida.
A continuación se indican los principales elementos del acoplador de bus TM3:
1 Conmutadores rotativos
2 Conector de ampliación para los módulos de ampliación TM2/TM3
3 2 puertos Ethernet conmutados aislados
4 Puerto de configuración USB mini-B
5 Fuente de alimentación de 24 V CC
6 Cierre de clip para carril DIN (segmento DIN) de 35 mm (1,38 pulg.)
7 Indicadores LED de estado
|
Característica |
Valor |
|---|---|
|
Fuente de alimentación nominal |
24 V CC |
|
Peso |
150 g (5,29 onzas) |
|
Conmutador rotativo |
2 |
|
Ethernet |
2 puertos Ethernet conmutados aislados (10 Mbps / 100 Mbps) |
|
Tipo de conexión |
Bloque de terminales de tornillos extraíbles |

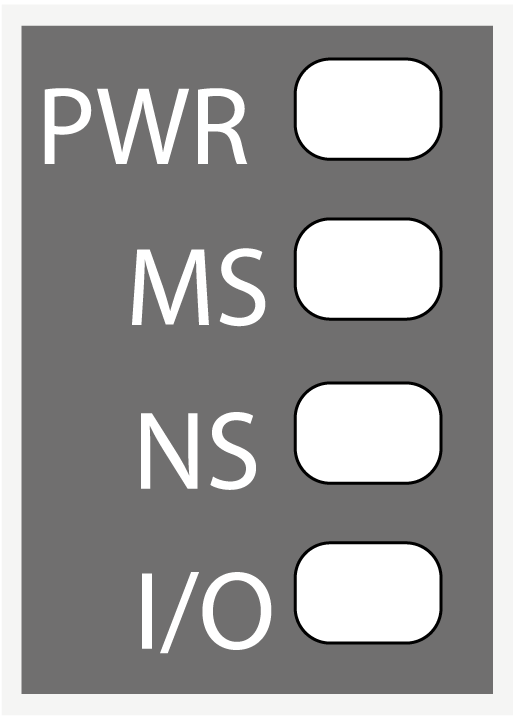

En el siguiente gráfico se muestran los indicadores LED del acoplador de bus TM3:
En la tabla siguiente se describen los indicadores LED de estado:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
PWR |
Verde |
Encendido |
Se suministra alimentación al dispositivo. |
|
Apagado |
Se ha retirado la alimentación. Todos los indicadores LED están apagados. |
||
|
MS |
Verde/rojo |
Parpadeo |
El dispositivo está realizando su comprobación automática. |
|
Verde |
Fijo |
El dispositivo se está ejecutando. |
|
|
Parpadeo |
El dispositivo ha detectado una configuración no válida o bien no está configurado. |
||
|
Rojo |
Fijo |
El dispositivo ha detectado un error irrecuperable en la mayoría de los casos. |
|
|
Parpadeo |
El dispositivo ha detectado un error recuperable en la mayoría de los casos. Por ejemplo: oSe ha cambiado la posición del conmutador rotativo durante la modalidad operativa. oSe ha detectado un error durante la actualización del firmware. |
||
|
NS |
Verde/rojo |
Apagado |
No se ha configurado la dirección IP. |
|
Parpadeo |
El dispositivo está realizando su comprobación automática. |
||
|
Verde |
Fijo |
Se ha establecido al menos una conexión CIP y no se ha agotado el timeout de la conexión de propietario exclusiva. |
|
|
Parpadeo |
Se ha configurado la dirección IP, pero no se han establecido las conexiones CIP y no se ha agotado el timeout de la conexión de propietario exclusiva. |
||
|
Rojo |
Fijo |
El dispositivo ha detectado que la dirección IP ya se está utilizando. |
|
|
Parpadeo |
Se ha configurado una dirección IP y se ha agotado el timeout de una conexión de propietario exclusiva cuyo destino es este dispositivo. |
||
|
I/O |
Verde |
Fijo |
El dispositivo se comunica con los módulos de ampliación. |
|
Parpadeo |
La configuración física coincide con la configuración del software, pero no hay comunicación entre el acoplador de bus y los módulos de ampliación. |
||
|
Rojo |
Fijo |
La configuración física no coincide con la configuración del software. |
|
|
Parpadeo |
Al menos un módulo de ampliación TM2 o TM3 no respondió al acoplador de bus durante tres ciclos consecutivos. |
NOTA: Durante el arranque, cada uno de los indicadores LED se enciende durante unos segundos y luego todos se apagan, a excepción del indicador LED PWR. Las normas de comportamiento de los indicadores LED se aplican una vez que la secuencia de arranque ha finalizado correctamente.
