Módulo de ampliación digital (HE10) TM3DI32K:
o32 canales
oEntrada digital de 24 V CC
oDos líneas comunes
oComún positivo/Común negativo
oConector HE10 (MIL 20)
|
Característica |
Valor |
|
|---|---|---|
|
Número de canales de entrada |
32 |
|
|
Tipo de entrada |
Tipo 1 (IEC/EN 61131-2) |
|
|
Tipo de lógica |
Común positivo/Común negativo |
|
|
Tensión de entrada nominal |
24 V CC |
|
|
Tipo de conexión |
Conectores HE10 (MIL 20) |
|
|
Tipo y longitud del cable |
Tipo |
No blindado |
|
Longitud |
Máx. 30 m (98 pies) |
|
|
Peso |
100 g (3,52 onzas) |
|

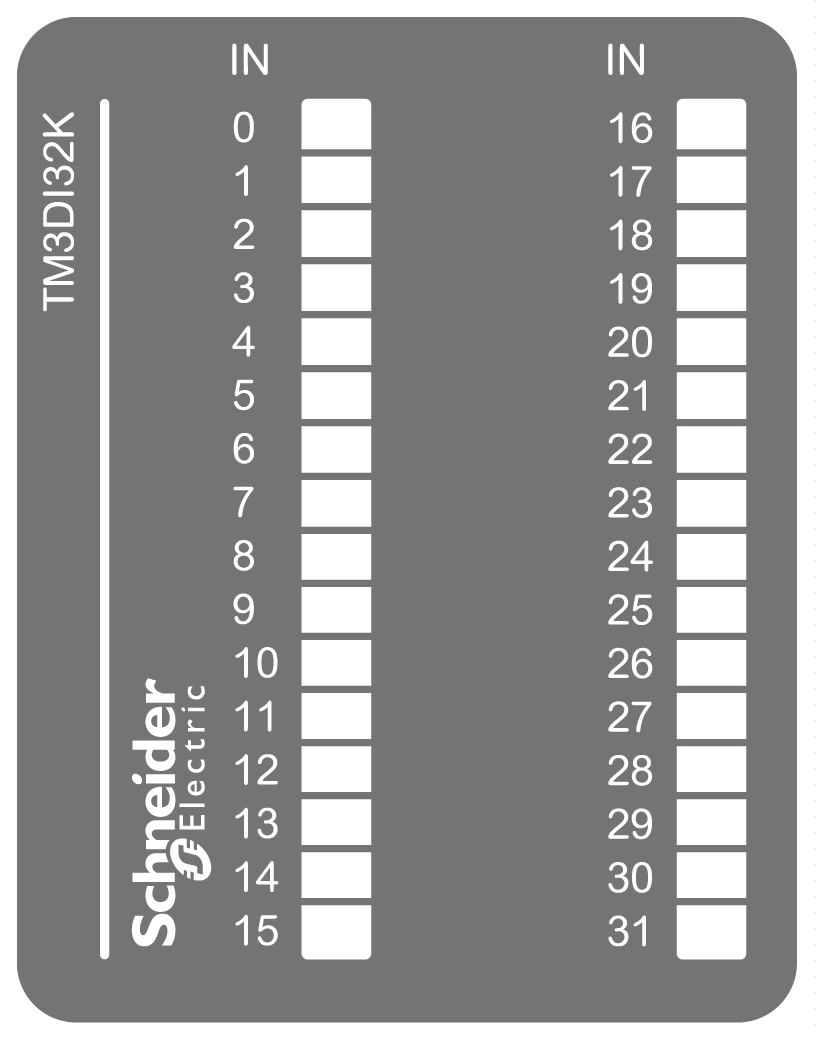

En la figura siguiente se muestran los indicadores LED de estado:
En esta tabla se describen los indicadores LED de estado:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
De 0 a 31 |
Verde |
Activado |
El canal de entrada está activado. |
|
Desactivado |
El canal de entrada está desactivado. |
