Presentación de TM3DQ16R/TM3DQ16RG
Módulo de ampliación digital TM3DQ16RG (tornillo) y TM3DQ16R (resorte):
o16 canales
oSalidas de relé de 2 A
oDos líneas comunes
obloques de terminales de tornillo o resorte extraíbles
|
Característica |
Valor |
|
|---|---|---|
|
Número de canales de salida |
16 salidas |
|
|
Tipo de contacto |
NO (normalmente abierto) |
|
|
Tipo de salida |
Relé |
|
|
Tensión de salida nominal |
24 V CC / 240 V CA |
|
|
Corriente de salida nominal |
2 A |
|
|
Tipo de conexión |
TM3DQ16R |
Bloques de terminales de tornillo extraíbles |
|
TM3DQ16RG |
Bloques de terminales de resorte extraíbles |
|
|
Tipo y longitud del cable |
Tipo |
No blindado |
|
Longitud |
Máx. 30 m (98 pies) |
|
|
Peso |
145 g (5,11 onzas) |
|

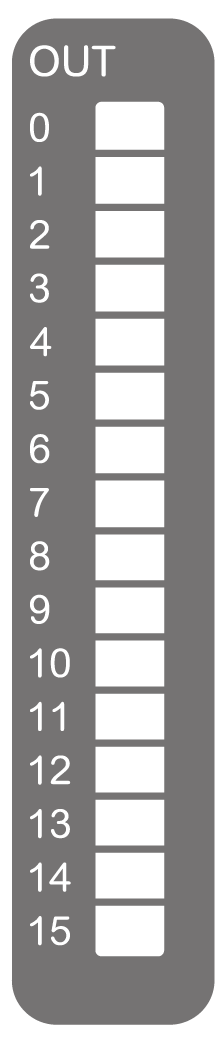

En la figura siguiente se muestran los indicadores LED de estado:
En esta tabla se describen los indicadores LED de estado:
|
Indicador LED |
Color |
Estado |
Descripción |
|---|---|---|---|
|
De 0 a 15 |
Verde |
Activado |
El canal de salida está activado. |
|
Desactivado |
El canal de salida está desactivado. |
